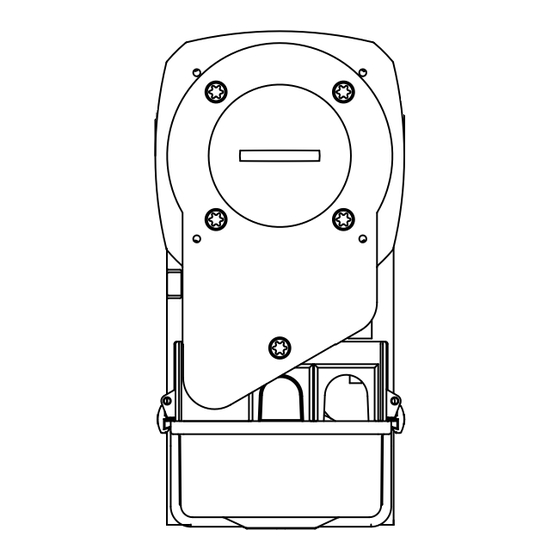

A80...A280 + A80AE...A280AE
Notice de montage et d'utilisation
fr
Moteurs
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
2390 300 003 0c 18/03/2019
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
Publicité
Table des Matières
Manuels Connexes pour Becker A80 Série
Sommaire des Matières pour Becker A80 Série
- Page 1 Notice de montage et d’utilisation Moteurs Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À transmettre à la personne concernée! L'original de cette notice doit être conservée par l'utilisateur. 2390 300 003 0c 18/03/2019 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Allemagne www.becker-antriebe.com...
-
Page 2: Table Des Matières
Sommaire Généralités.................................. 3 Garantie .................................... 3 Utilisation conforme ................................ 3 Consignes de sécurité................................ 4 Présentation du produit et dimensions ........................... 6 Montage ..................................... 7 Commande manuelle de secours ............................ 8 Commutation de tension.............................. 13 Raccordement électrique à la commande et plan des connexions.................. 14 Contrôle de la direction de marche ............................ -
Page 3: Généralités
Généralités Ces moteurs sont des produits de qualité aux nombreuses caractéristiques de puissance et nombreux avantages. • Construction compacte • Montage indépendant de la position • Câble de connexion enfichable • Alimentation électrique universelle 3~ 230 V/ 400 / 50 Hz • Examen de type exécuté par le TÜV – document d’approbation conforme à la norme DIN EN 12453 Veuillez respecter la présente notice de montage et d’utilisation pour l’installation ainsi que pour le réglage de l’appareil. -
Page 4: Consignes De Sécurité
Consignes de sécurité Les consignes de sécurité et avertissements suivants ont pour but de prévenir les risques et d’éviter les dommages corporels et matériels. Remarques générales • Respectez les consignes de sécurité des normes EN 12453, EN 12445, EN 60335, VDE 0100 et ASR A1.7. •... - Page 5 - Si une porte sectionnelle est équilibrée par ressort ou par poids et équipée d’un moteur avec débrayage (modèle AK), elle doit être sécurisée contre une chute éventuelle par un système de protection évitant les ruptures de ressort ou les chutes. - Sur les moteurs équipés d’une chaîne légère (LK) ou d’une manivelle (HK), veillez à...
-
Page 6: Présentation Du Produit Et Dimensions
Présentation du produit et dimensions Toutes les dimensions sont en mm. Moteurs avec manivelle – HK Moteurs avec chaîne légère – LK Moteurs avec débrayage – AK... -
Page 7: Montage
Gabarit des trous Pour arbre de porte de Ø 25,4 mm Pour arbre de porte de Ø 30 mm Pour arbre de porte de Ø 31,75 mm Montage Prudence Avant le montage du moteur, assurez-vous du parfait état mécanique de l’axe et de l’ou- verture et de la fermeture faciles de l’installation. -
Page 8: Commande Manuelle De Secours
Commande manuelle de secours L’utilisation de la commande manuelle de secours n’est prévue que pour la mise en service du moteur, les travaux d’entretien et un actionnement d’urgence d’ouverture et de fermeture de la porte en cas de panne de courant temporaire. La commande ma- nuelle de secours est exclusivement destinée à... - Page 9 Manivelle – HK Actionnement Ôtez le couvercle de fermeture en le tournant au préalable dans le sens contraire aux aiguilles d’une montre (1.), puis en le retirant (2.). La manivelle se place sur l’arbre moteur pour actionner la commande manuelle de secours. Pour permettre un actionnement correct de la commande manuelle de secours par la manivelle, appuyez (3.) doucement sur celle-ci et tournez-la (4.) prudemment afin qu’elle s’enclenche tout d’abord sur l’arbre moteur.
- Page 10 Veillez à fixer en premier sur l’axe de couplage du moteur le logement central de la roue à chaîne avec l’alésage rond, et non pas l’alésage hexagonal (3.). Sécurisez en- suite la roue à chaîne avec la rondelle, la rondelle élastique et la vis (4.). Serrez bien la vis (M8 –...
- Page 11 Introduction des extrémités de la chaîne Prenez le côté court de la chaîne et orientez-le de manière à ce que les maillons ne soient pas tordus (5.). Insérez à présent le dernier maillon de la chaîne (6.) en fonction de son orientation dans l’élément de croisement de chaîne prévu à...
- Page 12 Actionnement Pour éviter un accouplement et un désaccouplement répétés du mécanisme de commande manuelle de secours, la chaîne doit être maintenue en traction pendant l’actionnement. En tirant verticalement sur le côté correspondant de la chaîne, la porte peut être ou- verte ou fermée manuellement.
-
Page 13: Commutation De Tension
Commutation de tension Prudence Avant le début de la commutation de tension, le moteur doit être coupé du secteur. Il est possible d’utiliser les moteurs sur un réseau de 3~ 400 V (montage en étoile ) ou 3~ 230 V (montage en triangle ). -
Page 14: Raccordement Électrique À La Commande Et Plan Des Connexions
Raccordement électrique à la commande et plan des connexions Prudence Le raccordement électrique doit uniquement être effectué par un électricien spécialisé ! Respectez les indications concernant la commande utilisée et les normes EN en vigueur ! Lors de tous les travaux de raccordement, coupez l’installation de porte du réseau en reti- rant la prise secteur/en éteignant l’interrupteur principal. -
Page 15: Contrôle De La Direction De Marche
Raccordement électrique à la commande et plan des connexions pour moteurs avec encodeur de valeur absolue Pour raccorder le moteur à la commande, utilisez uniquement des câbles de connexion d’origine à 12 brins validés par le fabri- cant. Le câble de connexion est enfichable. Afin de garantir la décharge de traction et le type de protection, ne desserrez pas le vissage. -
Page 16: Réglage Des Fins De Course De La Porte
Réglage des fins de course de la porte Ouverture de la fin de course Retirez si besoin les vis des barrettes jaunes et procédez aux opérations 1. à 4. illustrées ci-dessous. Réglage des commutateurs de fin de course pour moteurs avec fin de course à came Le moteur est équipé... -
Page 17: Maintenance
Prudence Si le moteur doit être monté à une hauteur inférieure à 2,50 m, les barrettes jaunes doivent impérativement être fixées avec les vis fournies avec le matériel. Serrez bien les vis. Maintenance Attention L’état de sécurité de l’installation de porte doit être régulièrement contrôlé par un expert. Le fabricant de la porte définit la fréquence des maintenances et des contrôles, en fonc- tion des dispositions en vigueur dans le pays et de la fréquence d’utilisation. -
Page 18: Caractéristiques Techniques
Caractéristiques techniques Type Unité A80/29 A90/20 A110/30 A130/29 A140/20 A150/15 A80AE/29 A90AE/20 A110AE/30 A130AE/29 A140AE/20 A150AE/15 Couple de sortie Vitesse de sortie tr/min Diamètre de l’arbre 25,4 25,4 25,4 25,4 25,4 25,4 creux Courant nominal 3,0 / 1,7 4,5 / 2,6 2,9 / 1,67 4,7 / 2,7 4,5 / 2,6... - Page 19 Type Unité A150/13 A220/13 A250/20 A280/12 A150AE/13 A220AE/13 A250AE/20 A280AE/12 * Couple de sortie Vitesse de sortie tr/min Diamètre de l’arbre creux 25,4 Courant nominal 3,0 / 1,7 4,7 / 2,7 4,0 / 2,3 4,7 / 2,7 Facteur de puissance 0,65 0,60 0,78 0,61 Cycles Tension de service 3~ 230 / 400...
-
Page 20: Déclaration De Montage
Déclaration de montage...
