Page 1 Dell EMC PowerEdge R740 Guide d’installation et de maintenance Modèle réglementaire: E38S Series Type réglementaire: E38S001...
Page 2: Remarques, Précautions Et Avertissements
Copyright © 2017 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et d'autres marques de commerce sont des marques de commerce de Dell Inc. ou de ses filiales. Les autres marques de commerce peuvent être des marques de commerce déposées par leurs propriétaires respectifs.
Page 3: Table Des Matières
Table des matières 1 Présentation du système PowerEdge R740....................8 Configurations prises en charge............................8 Vue avant de l'ordinateur..............................9 connecteur du panneau de commandes gauche.....................11 Câble du panneau de commande droit........................15 La vue arrière du système..............................16 Codes des voyants de carte réseau..........................17 Codes du voyant du bloc d’alimentation........................
Page 4 Détails de la configuration système......................... 44 System BIOS (BIOS du système)..........................44 Utilitaire de configuration iDRAC..........................66 Device Settings (Paramètres du périphérique)...................... 67 Dell Lifecycle Controller..............................67 Gestion intégrée du système............................ 67 Boot Manager (Gestionnaire d’amorçage)........................67 Affichage du Gestionnaire d'amorçage........................67 Menu principal du Gestionnaire d’amorçage......................68...
Page 5 Ventilateurs de refroidissement............................83 Retrait d’un ventilateur de refroidissement......................84 Installation d’un ventilateur de refroidissement......................85 Commutateur d’intrusion..............................86 Retrait du commutateur d’intrusion.........................86 Installation du commutateur d’intrusion........................87 Batterie NVDIMM-N................................88 Retrait de la batterie NVDIMM-N à partir du carénage d'air................88 Installation NVDIMM-N batterie dans carénage d'air.................... 89 Disques....................................90 Retrait d’un cache de disque............................90 Installation d’un cache de disque..........................
Page 6 Installation de la carte de montage 3 pour carte d’extension................133 Consignes d’installation d’une carte GPU......................134 Retrait d’un processeur graphique......................... 135 Installation d’un processeur graphique........................137 Carte IDSDM/vFlash (en option)..........................143 Retrait de la carte micro SD............................ 143 Installation de la carte micro SD..........................143 Retrait de la carte IDSDM/vFlash en option......................
Page 7 Diagnostics du système intégré Dell..........................184 Exécution des diagnostics intégrés du système à partir du Gestionnaire d’amorçage........184 Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller........184 Commandes du diagnostic du système......................... 185 8 Cavaliers et connecteurs ........................... 186 Connecteurs et cavaliers de la carte système......................187...
Page 8: Présentation Du Système Poweredge R740

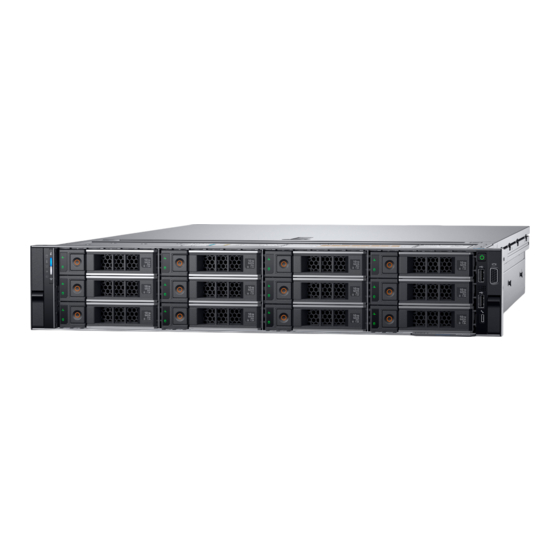

Présentation du système PowerEdge R740 Le serveur PowerEdge R740 est un serveur rack 2U qui prend en charge jusqu’à : • Deux processeurs de la gamme évolutive Intel Xeon • 24 logements DIMM prenant en charge jusqu'à 1536 Go de mémoire •...
Page 9: Vue Avant De L'ordinateur
Figure 1. Configurations prises en charge Vue avant de l'ordinateur La vue avant affiche les fonctionnalités disponibles sur l'avant du système. Présentation du système PowerEdge R740...
Page 10 Figure 2. Vue avant du système à 16 disques de 2,5 pouces Figure 3. Vue avant du système à 8 disques de 2,5 pouces Figure 4. Vue avant du système à 8 disques de 3,5 pouces Tableau 1. Fonctionnalités disponibles sur l'avant du système Élément Ports, panneaux et des Icône...
Page 11: Connecteur Du Panneau De Commandes Gauche
Élément Ports, panneaux et des Icône Description logements polyvalents (DVD). Pour plus d'informations, voir la section Caractéristiques techniques. Les ports USB comprennent 9 broches et sont compatibles avec la Ports USB 3.0 (en option) technologie USB 3.0. Ces ports vous permettent de connecter des périphériques USB au système.
Page 12: Voyants Led De Port
être utilisées pour le dépannage du système. Vous pouvez accéder à l'inventaire du système, aux journaux Dell Lifecycle Controller ou aux journaux système et à l'état d'intégrité du système, mais aussi configurer l'iDRAC, le BIOS et les paramètres de mise en réseau.
Page 13: Codes Des Voyants D'intégrité Du Système Et Id Du Système
événements système ou le panneau LCD, si disponible sur le cadre, message d'erreur spécifique. Pour plus d’informations sur les messages d’erreur, voir le Dell Event and Error Messages Reference Guide (Guide de référence des messages d’événement et d’erreur Dell) disponible sur dell.com/esmmanuals.
Page 14: Codes Des Voyants De Quick Sync
Si le problème persiste, reportez-vous à la section Obtention d'aide. Pour plus d'informations, reportez- vous à Integrated Dell Remote Access Controller User's Guide (Guide d'utilisation d'Integrated Dell Remote Access Controller) à Dell.com/idracmanuals ou Dell OpenManage Server Administrator User's Guide à...
Page 15: Câble Du Panneau De Commande Droit
Port iDRAC Direct technologie USB 2.0. Ce port vous permet d'accéder aux fonctionnalités d'iDRAC Direct. Pour plus d'informations, consultez le Guide de l'utilisateur iDRAC sur la page Dell.com/idracmanuals. Voyant iDRAC Direct S.O. Le voyant d'iDRAC Direct s'allume pour indiquer que le port iDRAC Direct est connecté.
Page 16: La Vue Arrière Du Système
Voyant d'iDRAC Direct est située sous le port iDRAC direct sur le panneau de commande droit. Vous pouvez configurer iDRAC Direct en utilisant un micro USB USB (type AB) câble, lequel vous pouvez vous connecter à votre portable ou tablette. Le tableau suivant décrit activité d'iDRAC Direct lorsque le port iDRAC Direct est actif : Tableau 7.
Page 17: Codes Des Voyants De Carte Réseau
« Obtention d'aide ». Vous permet d'accéder à distance à l'iDRAC. Pour plus d’informations, Port iDRAC9 Enterprise voir le Guide d'utilisation iDRAC sur dell.com/esmmanuals. Le système d'identification (ID) est disponible sur le bouton avant et Bouton d’identification du arrière des systèmes.
Page 18: Codes Du Voyant Du Bloc D'alimentation
Figure 10. Codes des voyants de carte réseau voyant LED de port voyant LED de port Tableau 9. Codes des voyants de carte réseau État État Les voyants de liaison et d'activité sont éteints La carte réseau n'est pas connectée au réseau. Voyant de liaison est vert et voyant d'activité...
Page 19 Tableau 10. Voyant/poignée d’état du bloc d’alimentation CA Codes du voyant État d’alimentation Vert Une source d’alimentation valide est connectée au bloc d’alimentation et le bloc d’alimentation est opérationnel. Orange clignotant Indique un problème lié au bloc d’alimentation. Pas allumé L'alimentation n'est pas connecté...
Page 20 Figure 12. Voyant d’état du bloc d’alimentation CC Voyant d’état du bloc d’alimentation CC Tableau 11. Voyant d’état du bloc d’alimentation CC Codes du voyant État d’alimentation Vert Une source d’alimentation valide est connectée au bloc d’alimentation et le bloc d’alimentation est opérationnel.
Page 21: Codes Des Voyants Des Disques
Codes des voyants des disques Chaque support de disque est muni d’un voyant d’activité et d’un voyant d’état. Les voyants indiquent des informations sur l’état du disque. Le voyant d’activité indique si le disque est en cours d’utilisation. Le voyant LED d'état indique la condition de l'alimentation du lecteur. Figure 13.
Page 22: Écran Lcd
L'écran LCD peut être utilisé pour configurer ou afficher l'adresse IP iDRAC du système. Pour plus d’informations sur les messages d’erreur, voir le Dell Event and Error Messages Reference Guide (Guide de référence des messages d’événement et d’erreur Dell) disponible sur dell.com/esmmanualsOpenManage software.
Page 23: Affichage De L'écran D'accueil
Sélectionnez Simple pour afficher les messages d’erreur LCD dans une description conviviale et simplifiée. Pour plus d’informations sur les messages d’erreur, voir le Dell Event and Error Messages Reference Guide (Guide de référence des messages d’événement et d’erreur Dell) disponible sur dell.com/esmmanuals.
Page 24: Localisation Du Numéro De Service De Votre Système
à l'avant du système pour afficher le code de service express et le numéro de service. Les informations peuvent également se trouver sur une étiquette située sur le châssis du système. Le numéro de série Mini Enterprise (EST) se trouve sur l'arrière du système. Dell utilise ces informations pour acheminer les appels de support vers le technicien pertinent.
Page 25: Ressources De Documentation
Gestion de votre système Pour plus d’informations sur le logiciel de gestion Dell.com/openmanagemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
Page 26 User’s Guide (Guide d’utilisation de Dell EMC SupportAssist pour les entreprises). Pour comprendre les fonctionnalités de Dell Dell.com/idracmanuals Lifecycle Controller, voir le Dell Lifecycle Controller User’s Guide (Guide d’utilisation du Dell Life Cycle Controller). Pour plus d’informations sur les programmes Dell.com/openmanagemanuals partenaires d’Enterprise Systems Management, voir les documents de gestion des systèmes...
Page 27: Caractéristiques Techniques
Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du système • Poids du châssis • Spécifications du processeur • Caractéristiques des blocs d’alimentation • Spécifications de la batterie système •...
Page 28: Poids Du Châssis
Figure 16. Dimensions du châssis du système PowerEdgeR740 Tableau 15. Dimensions informations Za (avec le Za (sans le cadre) cadre) PowerEdge R740 482,0 mm 434,0 mm 86,8 mm 35,84 mm 22,0 mm 678,8 mm 715,5 mm (3,42 pouces) (26,72 pouce (28,17 pouces (18,98 (17,09...
Page 29: Spécifications Du Processeur
Spécifications du processeur Le système PowerEdge R740 prend en charge jusqu'à deux processeurs de la gamme de produits Intel Xeon E5-2600 v3 ou v4. Caractéristiques des blocs d’alimentation Le système PowerEdge R740 prend en charge jusqu’à deux blocs d’alimentation CA ou CC. Tableau 17.
Page 30: Spécifications De La Batterie Système
Bloc Classe Dissipation Fréquence Tension 200-240 V 100-140 V Courant d’alimentat thermique haute basse tension (maximale) tension 2 000 W Platinum 7 500 BTU/h 50/60 Hz 100-240 V CA, 2000 W 1000 W sélection 11,5 A automatique 2400 W CA Platinum 9000 BTU/h 50/60 Hz 100-240 V CA,...
Page 31 Configuration de Logement Les logements Connexion Les logements Connexion Les logements Connexion carte de description PCIe sur la carte PCIe sur la carte PCIe sur la carte montage et de montage 1 processeur de montage 2 processeur de montage 3 processeur montage pris en (hauteur et...
Page 32: Spécifications De La Mémoire
Configuration de Logement Les logements Connexion Les logements Connexion Les logements Connexion carte de description PCIe sur la carte PCIe sur la carte PCIe sur la carte montage et de montage 1 processeur de montage 2 processeur de montage 3 processeur montage pris en (hauteur et...
Page 33: Caractéristiques Du Lecteur
• Cartes contrôleur de stockage externe : PERC H840 et HBA SAS à 12 Gbit/s. Caractéristiques du lecteur Disques Le système PowerEdge R740 prend en charge les disques durs SAS, SATA, Nearline SAS ou les disques SSD. Tableau 20. Options de disque prises en charge par le système PowerEdge R740 Huit disques système Jusqu’à...
Page 34: Ports Vga
IDSDM Le module IDSDM/la carte vFlash est installé(e) à l’arrière du système, dans un logement Dell propriétaire. Le module IDSDM/la carte vFlash prennent en charge trois cartes microSD (deux cartes pour IDSDM et une seule carte pour vFlash). La capacité des cartes microSD pour IDSDM est de 16, 32 ou 64 Go, tandis que la capacité...
Page 35: Spécifications Environnementales
Spécifications environnementales REMARQUE : Pour plus d’informations sur les mesures d’exploitation liées à différentes configurations particulières, rendez-vous sur Dell.com/environmental_datasheets. Tableau 22. Spécifications de température Température Spécifications Stockage De -40 °C à 65 °C (de -40 °F à 149 °F) En fonctionnement continu (pour une altitude de moins de De 10 °C à...
Page 36: Température De Fonctionnement Standard
Tableau 27. Spécifications de déclassement de température en fonctionnement Déclassement de la température en fonctionnement Spécifications Jusqu’à 35 °C (95 °F) La température maximale est réduite de 1 °C/300 m (1 °F/547 pieds) au- delà de 950 m (3117 pieds). 35 °C à...
Page 37: Restrictions De La Température Étendue De Fonctionnement
• Des blocs d’alimentation redondants sont requis. • Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. • Les disques SSD PCIe ne sont pas pris en charge.
Page 38: Caractéristiques De Contamination De Particules Et Gazeuse
Tableau 31. Restrictions de la température ambiante en fonction Configuration informations Panier avant Enveloppe Installez le Type de Restriction thermique (TDP) dissipateur ventilateur ambiante thermique PowerEdge 8 X 3,5 pouces 150 W/8 cœurs, Performances High performance ≥1 Double- 30°C R740 SAS/SATA 165 W/12 cœurs, supérieures...
Page 39 Tableau 33. Caractéristiques de contamination gazeuse Contamination gazeuse Spécifications Vitesse de corrosion d’éprouvette de cuivre <300 Å/mois d'après la Classe G1 telle que définie par ANSI/ISA71.4-2013. Vitesse de corrosion d’éprouvette d’argent <200 Å/mois telle que définie par ANSI/ISA71.04 TC9.9. REMARQUE : Niveaux de contaminants corrosifs maximaux mesurés à...
Page 40: Installation Et Configuration Initiales Du Système
Le Integrated Dell Remote Access Controller (iDRAC) est conçu pour rendre les administrateurs système plus productifs et améliorer la disponibilité générale des systèmes Dell. IDRAC signale aux administrateurs les problèmes du système, les aide à gérer gestion de systèmes à distance, et réduit le besoin d'accéder physiquement au système.
Page 41: Connexion À L'idrac
Veillez à changer le nom d’utilisateur et le mot de passe par défaut après avoir configuré l’adresse IP d’iDRAC. Pour plus d'informations sur l'ouverture d'une session sur iDRAC et sur les licences iDRAC, consultez le Guide d'utilisation d'Integrated Dell Remote Access Controller (Integrated Dell Remote Access Controller User's Guide) à l'adresse Dell.com/idracmanuals.
Page 42: Méthodes De Téléchargement Du Micrologiciel Et Des Pilotes
À l'aide de Dell OpenManage Deployment Toolkit (DTK) Dell.com/openmanagemanuals Téléchargement des pilotes et du micrologiciel Dell vous recommande de télécharger et d’installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système. Prérequis Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel.
Page 43: Applications De Gestion Pré-Système D'exploitation
Sujets : • Options permettant de gérer les applications pré-système d'exploitation • System Setup (Configuration du système) • Dell Lifecycle Controller • Boot Manager (Gestionnaire d’amorçage) • Amorçage PXE Options permettant de gérer les applications pré- système d'exploitation Votre système comporte les options suivantes pour gérer le système de pré-exploitation :...
Page 44: Affichage De La Configuration Du Système
Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, consultez le Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) sur dell.com/esmmanuals.
Page 45: Détails Des Paramètres Du Bios Du Système
Liens connexes Détails des paramètres du BIOS du système Boot Settings (Paramètres de démarrage) Network Settings (Paramètres réseau) Informations sur le système Memory Settings (Paramètres de mémoire) Processor Settings (Paramètres du processeur) Paramètres SATA Integrated Devices (Périphériques intégrés) Serial Communication (Communications série) Paramètres du profil du système Miscellaneous Settings (Paramètres divers) Utilitaire de configuration iDRAC...
Page 46: Affichage Des Informations Système
TPM (Trusted Platform Module). Permet système) également de gérer les boutons d’alimentation et NMI du système. Commande Dell OS Définit l'OS info pour OS Control (Contrôle d'accès). Miscellaneous Spécifie les options permettant de modifier la date et l'heure du système,etc.
Page 47: Memory Settings (Paramètres De Mémoire)
Option Description Version du moteur Spécifie la révision actuelle du micrologiciel du moteur de gestion. de gestion du système Le numéro de Spécifie le numéro de service de l'système. service du système Fabricant du Spécifie le nom du fabricant de l'système. système.
Page 48: Détails De La Mémoire Persistante
Indique le mode de fonctionnement de la mémoire. Les options disponibles sont Optimizer Mode, une seule fonctionnement de rangée Spare Mode, Multi rangées Spare Mode, mode Miroir, et Mode de résistance aux pannes Dell. Par la mémoire défaut, l’option est définie sur Early Snoop (Surveillance anticipée).
Page 49: Détails Des Paramètres Du Processeur
Sur l'écran System BIOS (BIOS du système), cliquez sur Processor Settings (Paramètres du processeur). Détails des paramètres du processeur Les informations détaillées affichées à l’écran Processor Settings (Paramètres du processeur) s'expliquent comme suit : Option Description Logical Processor Permet d'activer ou de désactiver les processeurs logiques et d'afficher le nombre de processeurs logiques. Si l'option Logical Processor (Processeur logique) est définie sur Enabled (Activé), le BIOS affiche tous les processeurs logiques.
Page 50: Affichage Des Paramètres Sata
Description x2APIC Mode Permet d’activer ou de désactiver le mode Intel x2APIC. Par défaut, l’option est définie sur Désactivé. Dell Controlled Contrôle la technologie Turbo. Activez cette option uniquement si le paramètre System Profile (Profil du système) Turbo est défini sur Disabled (Désactivé).
Page 51: Boot Settings (Paramètres De Démarrage)
Option Description Gel du verrouillage Envoyer Security Freeze Lock commande pour les lecteurs SATA intégré au cours de l’auto-test de démarrage de sécurité (POST). Cette option ne s’applique qu’aux modes AHCI. Par défaut, l’option est réglée sur Activé. Write Cache Permet d’activer ou de désactiver la commande des lecteurs SATA intégrés au cours du POST (Auto-test de démarrage).
Page 52 Les systèmes d'exploitation DOS et 32 bits ne prennent pas en charge l'UEFI et ne peuvent être installés qu'à partir du mode d'amorçage BIOS. REMARQUE : pour obtenir les dernières informations sur les systèmes d'exploitation pris en charge, rendez-vous sur le site Dell.com/ossupport. Applications de gestion pré-système d’exploitation...
Page 53: Modification De La Séquence D'amorçage
Modification de la séquence d’amorçage À propos de cette tâche Vous devrez peut-être modifier l’ordre d’amorçage si vous souhaitez amorcer à partir d’une clé USB ou d’un lecteur optique. La procédure ci-dessous peut différer si vous avez sélectionné BIOS dans Boot Mode (Mode d’amorçage). Étapes Sur le menu principal de la configuration système , cliquez sur écran >...
Page 54: Paramètres Iscsi Uefi
Paramètres iSCSI UEFI L’écran iSCSI Settings (Paramètres iSCSI) permet de modifier les paramètres des périphériques iSCSI. Les options de paramètres iSCSI sont disponibles uniquement en mode d’amorçage UEFI. Le BIOS ne contrôle pas les paramètres réseau en mode d’amorçage BIOS. Pour ce dernier, les paramètres réseau sont gérés par la ROM en option du contrôleur réseau.
Page 55: Détails Des Périphériques Intégrés
Sur l'écran System BIOS (BIOS du système), cliquez sur Integrated Devices (Périphériques intégrés). Détails des périphériques intégrés Les informations détaillées affichées à l’écran Integrated Devices (Périphériques intégrés) sont les suivantes : Option Description User Accessible Désactive les ports USB avant accessibles à l’utilisateur. Si vous sélectionnez Only Back Ports On (Ports arrière USB Ports uniquement activés), les ports USB avant sont désactivés ;...
Page 56 Option Description Lorsque la redondance de la carte SD interne est définie sur Disabled (Désactivé), seule la carte SD principale est visible sous le système d’exploitation. Cette option est définie sur Disabled (Désactivé) par défaut. Internal microSD Lorsque l’option Redundancy (Redondance) est définie sur Disabled (Désactivé), l’une des cartes SD peut être Primary Card sélectionnée comme périphérique de stockage de masse en la définissant comme carte principale.
Page 57: Serial Communication (Communications Série)
Option Description REMARQUE : Les options de fractionnement des logements varient selon les configurations de la carte de montage. Tableau 37. Fractionnement des logements Option Description Fractionnement x16 ou x8 ou x4 ou x4x4x8 ou x8x4x4 Slot 1 Bifurcation Fractionnement x16 ou x8 ou x4 ou x4x4x8 ou x8x4x4 Slot 3 Bifurcation Slot 4 Bifurcation Fractionnement x16 ou x8 ou x4 ou x4x4x8 ou x8x4x4...
Page 58: Affichage Des System Profile Settings (Paramètres Du Profil Du Système)
Option Description REMARQUE : Chaque fois que le système démarre, le BIOS synchronise le paramètre MUX série enregistré dans l'iDRAC. Le paramètre MUX série peut être modifié séparément dans l'iDRAC. Le chargement des paramètres par défaut du BIOS dans l'utilitaire de configuration du BIOS ne peut pas toujours faire revenir ce paramètre à...
Page 59 Description options si le mode est défini sur Custom.Cette option est définie sur Performance Per Watt Optimized (DAPC) par défaut. DAPC correspond à Dell Active Power Controller (Contrôleur de l'alimentation actif Dell). REMARQUE : Tous les paramètres dans l’écran du profil système sont uniquement disponibles lorsque le profil du système est défini sur Custom (Personnalisé).
Page 60: Affichage De La Sécurité Du Système
Option Description Gestion Active ou désactive le PCI ASPM L1 Gestion d'alimentation de liaison. Par défaut, l’option est réglée sur Activé. d'alimentation de liaison PCI ASPM L1 System Security (Sécurité du système) L’écran System Security (Sécurité du système) permet d’exécuter des fonctions spécifiques telles que la définition du mot de passe de l'système et du mot de passe de configuration et la désactivation du bouton d’alimentation.
Page 61 Option Description TPM Security REMARQUE : Le menu du module TPM n’est disponible que si ce dernier est installé. (Sécurité TPM) Permet de définir le mode d’amorçage du système. Par défaut, l'option TPM Security (Sécurité du module TPM) est réglée sur Off (Désactivé). Vous ne pouvez modifier TPM Status (État TPM), TPM Activation (Activation de la puce TPM) et les champs Intel TXT que si le champ TPM Status (État TPM) est réglé...
Page 62 Option Description Secure Boot Permet d’activer Secure Boot (Amorçage sécurisé), où le BIOS authentifie chaque image préamorçage à l’aide des certificats de la stratégie d’amorçage sécurisé. Secure Boot (Amorçage sécurisé) est désactivé par défaut. Par défaut, la stratégie d’amorçage sécurisé est défini sur Standard. Stratégie de Lorsque la stratégie d’amorçage sécurisé...
Page 63: Création D'un Mot De Passe Système Et De Configuration
Création d’un mot de passe système et de configuration Prérequis Assurez-vous que le cavalier de mot de passe est activée. Le cavalier de mot de passe active ou désactive les fonctions de mot de passe du système et de mot de passe de configuration. Pour plus d'informations, reportez-vous à la section Réglage des cavaliers de la carte système.
Page 64: Suppression Ou Modification Du Mot De Passe D'système Et De Configuration
Liens connexes Informations détaillées System Security Settings (Paramètres de sécurité du système) Commande Dell OS Vous pouvez utiliser l' écran Contrôle du système d'exploitation redondant pour définir l'OS info pour OS Control (Contrôle d'accès). Il vous permet de mettre en place un disque de restauration physique sur votre système.
Page 65: Détail De L'écran Contrôle Du Système D'exploitation Redondant
Affichage des OS Control Pour afficher l'écran System OS (BIOS du système), procédez comme suit : Allumez ou redémarrez l'système. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2, attendez que l'système finisse de démarrer, redémarrez-lasystèmeet réessayez.
Page 66: Affichage Des Paramètres Divers
(Load Legacy Video Option ROM) Dell Wyse P25/P45 Active ou désactive le Dell Wyse P25/P45 l'accès au BIOS. Par défaut, l’option est réglée sur Activé. Bios Access Exécuter un cycle Active ou désactive le cycle d'alimentation demande. Par défaut, l’option est réglée sur 1x.
Page 67: Device Settings (Paramètres Du Périphérique)
Gestion intégrée du système Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du serveur. Le Lifecycle Controller peut être démarré pendant la séquence d'amorçage et peut fonctionner indépendamment du système d'exploitation.
Page 68: Menu Principal Du Gestionnaire D'amorçage
Saisissez le résultat de cette opération ici (facultatif). Appuyez sur F11 dès l'apparition du message suivant : F11 = Boot Manager Si le système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F11, attendez que le système finisse de démarrer, puis redémarrez-le et réessayez.
Page 69: Amorçage Pxe
Liens connexes Boot Manager (Gestionnaire d’amorçage) Amorçage PXE Vous pouvez utiliser l'option PXE (Preboot Execution Environment, environnement d'exécution préamorçage) pour amorcer et configurer les systèmes en réseau, à distance. Pour accéder à l' amorçage PXE option, démarrez le système, puis appuyez sur F12 pendant le POST au lieu d'utiliser standard Séquence d'amorçage dans la configuration du BIOS.
Page 70: Installation Et Retrait Des Composants Du Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 71: Outils Recommandés
Mettez le système sous tension, y compris les périphériques connectés. Liens connexes Installation du capot du système Outils recommandés Vous avez besoin des outils suivants pour effectuer les procédures de retrait et d’installation : • La clé du verrou du cadre Cette clé...
Page 72: Installation Du Cadre Avant Optionnel
Figure 17. Retrait du cadre avant en option avec l’écran LCD Liens connexes Installation du cadre avant optionnel Installation du cadre avant optionnel La procédure pour installer le cadre avant en option avec l'écran LCD et le cadre avant sans le panneau LCD est la même. Prérequis Suivez les consignes de sécurité...
Page 73: Capot Du Système
Figure 18. Installation du cadre avant en option avec le panneau LCD Capot du système Le capot du système sécurise l’ensemble du système et permet également de maintenir un flux d’air adéquat à l’intérieur du système. Retrait du capot du système Prérequis Suivez les consignes de sécurité...
Page 74: Installation Du Capot Du Système
Figure 19. Retrait du capot du système Installation du capot du système Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Vérifiez que tous les câbles internes sont connectés et se trouvent en dehors et qu'aucun outil ou pièce supplémentaire ne se trouve derrière le système.
Page 75: Capot Du Panier
Figure 20. Installation du capot du système Étapes suivantes Rebranchez les périphériques et branchez le système sur la prise secteur. Mettez le système sous tension, y compris les périphériques connectés. Capot du panier Retrait du capot supérieur de l’ordinateur. Prérequis Suivez les consignes de sécurité...
Page 76: Installation Du Cache De Fond
Figure 21. Retrait du cache du ventilateur Liens connexes Installation du cache de fond Installation du cache de fond Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes Alignez le fond de panier avec les fentes de guidage sur le capot du système. Faites glisser le capot vers l’arrière du châssis jusqu’à...
Page 77: À L'intérieur Du Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 78 Figure 23. À l’intérieur du système fond de panier de disque carte d’extension du fond de panier ventilateur de refroidissement dans l’assemblage du ventilateur module de mémoire de refroidissement (6) Processeur CPU2 et support du module de dissipateur de carte de montage de carte d'extension 3 chaleur (avec capot anti-poussière) carte fille réseau carte de montage pour carte d'extension 2...
Page 79: Carénage À Air
Figure 24. Intérieur du système : configuration montrant le carénage d’air et la batterie NVDIMM-N (en option) fond de panier de disque carte d’extension du fond de panier ventilateur de refroidissement (6) dans l’assemblage du carénage à air ventilateur de refroidissement carte de montage de carte d'extension 3 carte fille réseau carte de montage pour carte d'extension 2...
Page 80: Retirez Le Carénage À Air
Retirez le carénage à air Prérequis PRÉCAUTION : ne mettez jamais le système sous tension sans le carénage de refroidissement à air. Le système peut surchauffer rapidement entraînant sa mise hors tension ainsi qu’une perte de données. Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
Page 81: Assemblage Du Ventilateur De Refroidissement
Le cas échéant, faites passer les câbles le long de la paroi du châssis et fixez les câbles à l’aide du support de fixation des câbles. Étapes Alignez les pattes situées sur le carénage de refroidissement avec les fentes de fixation du châssis. Baissez le carénage de refroidissement dans le châssis jusqu'à...
Page 82: Installation De L'assemblage De Ventilation
Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Étapes Soulevez les leviers de dégagement pour déverrouiller l'assemblage de ventilation du système. Saisissez les ergots, puis soulevez le carénage de refroidissement du système. Figure 27. Retrait de l'assemblage de ventilation Étape suivante Installez l'ensemble de ventilateur.
Page 83: Ventilateurs De Refroidissement
Figure 28. Installation de l'assemblage de ventilation Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur. Ventilateurs de refroidissement Les ventilateurs de refroidissement sont intégrés au système pour dissiper la chaleur générée par le fonctionnement du système. Ces ventilateurs permettent de refroidir les processeurs, les cartes d'extension et les barrettes de mémoire.
Page 84: Retrait D'un Ventilateur De Refroidissement
Stockage Type de bloc Nombre de Ventilateur 1 Ventilateur 2 Ventilateur 3 Ventilateur 4 Ventilateur 5 Ventilateur 6 avant d’alimentatio processeurs n (PSU) câblé ou redondant Bloc Non requis Requis Requis Requis Requis Requis d’alimentation redondant 12 x Bloc Requis Requis Requis Requis...
Page 85: Installation D'un Ventilateur De Refroidissement
Figure 29. Retrait du ventilateur de refroidissement Étape suivante Le cas échéant, réinstallez le carénage de refroidissement. Liens connexes Retirez le carénage à air Installation d’un ventilateur de refroidissement Installation d’un ventilateur de refroidissement La procédure à suivre pour l'installation standard et haute performance ventilateurs est identique. Prérequis AVERTISSEMENT : Ouvrir ou retirer le capot du système lorsque système est sous tension est dangereux.
Page 86: Commutateur D'intrusion
Figure 30. Installation du ventilateur de refroidissement Insérez le ventilateur dans l'ensemble de ventilation jusqu'à ce que la languette de dégagement s'enclenche. Étape suivante Installez le carénage à air. Liens connexes Installez le carénage à air. Commutateur d’intrusion Le commutateur de détection d'intrusion dans le châssis détecte les intrusions dans le système et crée une entrée dans le journal d'événements du système (SEL).
Page 87: Installation Du Commutateur D'intrusion
Figure 31. Retrait du commutateur d’intrusion Étape suivante Posez l'interrupteur d'intrusion. Liens connexes Retrait de l'assemblage de ventilation Installation du commutateur d’intrusion Installation du commutateur d’intrusion Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes Alignez l'encoche située sur le carénage de ventilation avec le plot situé sur le module de ventilation. Faites glisser l’interrupteur d’intrusion jusqu’à...
Page 88: Batterie Nvdimm-N
Figure 32. Installation du commutateur d’intrusion Étapes suivantes Installez l'ensemble de ventilateur. Suivez la procédure décrite dans la section Liens connexes Installation de l'assemblage de ventilation Batterie NVDIMM-N La batterie NVDIMM-N peut être installée dans le carénage d’air traditionnel ou celui du processeur graphique. Retrait de la batterie NVDIMM-N à...
Page 89: Installation Nvdimm-N Batterie Dans Carénage D'air
Figure 33. Retrait de la batterie NVDIMM-N à partir du carénage d'air Étape suivante Installez le NVDIMM-N pile dans le carénage d'air. Liens connexes Installation NVDIMM-N batterie dans carénage d'air Installation NVDIMM-N batterie dans carénage d'air Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
Page 90: Disques
Figure 34. Installation NVDIMM-N batterie dans carénage d'air Étape suivante Suivez la procédure décrite dans la section . Disques Les disques sont placés dans des supports de disque remplaçables à chaud qui s’encastrent dans les logements des disques. PRÉCAUTION : Avant de retirer ou d’installer un disque lorsque le système est en fonctionnement, consultez la documentation de la carte contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte est correcte.
Page 91: Installation D'un Cache De Disque
Étape Appuyez sur le bouton d’éjection et sortez le cache du logement de disque. Figure 35. Retrait d’un cache de disque Étapes suivantes • Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur. • Installez un disque ou un cache de disque. Liens connexes Retrait du cadre avant Installation d’un support de disque...
Page 92: Retrait D'un Support De Disque
Liens connexes Installation du cadre avant optionnel Retrait d’un support de disque Prérequis Suivez les consignes de sécurité indiquées dans . Le cas échéant, retirez le cadre avant. Préparez le retrait du disque à l’aide du logiciel de gestion. Si le disque est en ligne, le voyant d’activité ou de panne vert clignote durant la procédure de mise hors tension. Lorsque les voyants du disque sont éteints, vous pouvez retirer le disque.
Page 93: Installation D'un Support De Disque
Liens connexes Retrait du cadre avant Installation d’un support de disque Installation d’un support de disque Prérequis PRÉCAUTION : Avant de retirer ou d’installer un disque lorsque le système est en fonctionnement, consultez la documentation de la carte contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’insertion à...
Page 94: Retrait D'un Disque De 2,5 Pouces D'un Adaptateur De Disque De 3,5 Pouces
Étape suivante Le cas échéant, installez le cadre avant. Liens connexes Installation du cadre avant optionnel Retrait d’un disque de 2,5 pouces d’un adaptateur de disque de 3,5 pouces Prérequis Suivez les consignes de sécurité indiquées dans Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à...
Page 95: Installation D'un Disque De 2,5 Pouces Dans Un Adaptateur De Disque De 3,5 Pouces
Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces Prérequis Suivez les consignes de sécurité indiquées dans Consignes de sécurité. Étapes Alignez les trous de vis du disque dur de 2,5 pouces sur les trous de vis de l’adaptateur de disque de 3,5 pouces. À...
Page 96: Installation D'un Adaptateur De 3,5 Pouces Dans Le Support De Disque De 3,5 Pouces
Étapes Retirez les vis des rails du support de disque. Soulevez l’adaptateur de disque de 3,5 pouces et retirez-le du support de disque. Figure 41. Retrait d’un adaptateur de 3,5 pouces installé dans un support de disque de 3,5 pouces Étape suivante Installez un adaptateur de 3,5 pouces dans un support de disque de 3,5 pouces.
Page 97: Retrait D'un Disque Installé Dans Un Support De Disque
Figure 42. Installation d’un adaptateur de 3,5 pouces dans le support de disque de 3,5 pouces Étapes suivantes Installez le support de disque de 3,5 pouces dans le système. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur.
Page 98: Installation D'un Disque Dans Un Support De Disque
Figure 43. Retrait d’un disque installé dans un support de disque Étape suivante Le cas échéant, installez le disque dans le support de disque. Liens connexes Installation d’un disque dans un support de disque Installation d’un disque dans un support de disque Prérequis PRÉCAUTION : L’utilisation de différents supports de disque de précédentes générations de serveurs PowerEdge n’est pas prise...
Page 99: Mémoire Système
Figure 44. Installation d’un disque dans un support de disque Mémoire système Le système prend en charge les barrettes DIMM DDR4 avec registre (RDIMM), les barrettes DIMM à charge réduite (LRDIMM) et non- volatile dual in-line DIMM-ns (NVDIMM-ns). La mémoire système contient les instructions qui sont exécutées par le processeur. REMARQUE : MT/s indique la vitesse de la barrette DIMM en méga-transferts par seconde.
Page 100 Figure 45. Emplacement des supports de mémoire Les canaux de mémoire sont répartis comme suit : Tableau 39. Canaux de mémoire Proces Canal 0 Canal 1 Canal 2 Canal 3 Canal 4 Canal 5 seur Proces Logements A1, A5 Logements A2, A6 Logements A3, A9 Logements A2, A4 Logements A3, A5 et...
Page 101: Consignes Générales Pour L'installation Des Barrettes De Mémoire
• Maximum de 12 NVDIMM-N peut être installé dans un système. Pour plus d’informations sur la prise en charge des configurations NVDIMM-N, voir le NVDIMM-N User Guide (Guide d’utilisation NVDIMM-N) disponible sur Dell.com/poweredgemanuals. Installation et retrait des composants du système...
Page 102: Consignes Spécifiques À Chaque Mode
Consignes spécifiques à chaque mode Quatre canaux de mémoire sont attribués à chaque processeur. Les configurations autorisées dépendent du mode de mémoire sélectionné. Mode Optimisation de la mémoire (canal indépendant) Ce mode prend en charge la correction SDDC (Single Device Data) uniquement pour les barrettes de mémoire qui utilisent une largeur de périphérique x4.
Page 103: Retrait D'une Barrette De Mémoire
Tableau 41. Règles d’installation de mémoire Processeur Configuration Population de la mémoire Informations sur l’installation de mémoire Une UC Optimiseur (canal indépendant) 1, 2, 3, 4, 5, 6, 7, 8, (9/10)^, Remplir dans cet ordre, quantité ordre d'insertion des modules (11/12)* impaire autorisée.
Page 104: Installation D'une Barrette De Mémoire
PRÉCAUTION : Ne tenez les barrettes de mémoire que par les bords de la carte, en veillant à ne pas toucher le milieu de la barrette de mémoire ou les contacts métalliques. Appuyez sur les dispositifs d'éjection vers l'extérieur sur les deux extrémités du support de barrette de mémoire pour dégager le module de mémoire de son support.
Page 105: Processeurs Et Dissipateurs De Chaleur
PRÉCAUTION : N’appuyez pas au centre du module de la barrette de mémoire ; appliquez une pression égale aux deux extrémités de la barrette de mémoire. REMARQUE : La clé d’alignement du support de la barrette de mémoire permet de garantir que la barrette est insérée dans le bon sens.
Page 106: Retrait Du Module Du Processeur Et Du Dissipateur De Chaleur
Retrait du module du processeur et du dissipateur de chaleur Prérequis AVERTISSEMENT : Le dissipateur de chaleur reste chaud un certain temps après la mise hors tension du système. Laissez-le refroidir avant de le retirer. Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
Page 107: Retrait Du Processeur Du Module De De Chaleur Du Processeur
Retrait du processeur du module de de chaleur du processeur Prérequis AVERTISSEMENT : Le dissipateur de chaleur reste chaud un certain temps après la mise hors tension du système. Laissez-le refroidir avant de le retirer. Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
Page 108: Installation De La Du Processeur Dans Un Module Processeur Et Dissipateur De Chaleur
Figure 50. Retrait du support de processeur Étape suivante Installez le processeur dans le module de de chaleur du processeur. Liens connexes Retrait du module du processeur et du dissipateur de chaleur Installation de la du processeur dans un module processeur et dissipateur de chaleur Installation de la du processeur dans un module processeur et dissipateur de chaleur Prérequis...
Page 109 Figure 51. Installation du support de processeur Si vous utilisez un dissipateur de chaleur existant, retirez la graisse thermique qui recouvre le dissipateur de chaleur à l’aide d’un chiffon doux non pelucheux. Utilisez la seringue de graisse thermique fournie avec le kit du processeur pour appliquer la graisse en forme de spirale carrée sur la partie supérieure du processeur.
Page 110 Figure 52. Application de graisse thermique sur la partie supérieure du processeur Placez le dissipateur de chaleur sur le processeur et poussez vers le bas jusqu'à ce que le support se fixe sur le dissipateur de chaleur. REMARQUE : • Assurez-vous que les deux trous des broches de guidage sur le support correspondent aux trous de guidage sur le dissipateur de chaleur.
Page 111: Installation Du Module Du Processeur Et Du Dissipateur De Chaleur
Figure 53. Installation du dissipateur de chaleur sur le processeur Étapes suivantes Installez le module du processeur et du dissipateur de chaleur. Installez le carénage à air. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur.
Page 112 PRÉCAUTION : Pour éviter d'endommager les ailettes sur le dissipateur de chaleur, n'appuyez pas vers le bas sur le dissipateur de chaleur les ailettes. REMARQUE : Assurez-vous que le PHM est gardé en parallèle à la carte système pour éviter d'endommager les composants.
Page 113: Cartes D'extension Et Cartes De Montage Pour Cartes D'extension
Cartes d'extension et cartes de montage pour cartes d'extension Une carte d'extension est une carte complémentaire pouvant être insérée dans un emplacement d'extension sur la carte système ou la carte de connexion dans l'optique d'ajouter des fonctionnalités au système via le bus d'extension. REMARQUE : Un journal des événements système (SEL) cet événement est consigné...
Page 114 Configuration de Logement Les logements Connexion Les logements Connexion Les logements Connexion carte de description PCIe sur la carte PCIe sur la carte PCIe sur la carte montage et de montage 1 processeur de montage 2 processeur de montage 3 processeur montage pris en (hauteur et...
Page 115 S.O. S.O. Pont PCIe Adaptateur de bande interne Adaptateur SSD PCIe NVMe Express Flash 1, 2, 3, 4 Dell PowerEdge L'EDR de bus hôte Carte réseau 100 GB 100 G OPA HFI FDR de bus hôte Carte réseau 40 GB 1, 2, 3 Carte réseau 40 GB...
Page 116 1, 4, 8 Adaptateur de bande interne 6, 5 Adaptateur SSD PCIe NVMe Express Flash 7, 2, 3, 5, 1, 8, 4, 6 Dell PowerEdge L'EDR de bus hôte 1, 8, 4 Carte réseau 100 GB 1, 8, 4 100 G OPA HFI 1, 8, 4 FDR de bus hôte...
Page 117: Ouverture Et Fermeture Du Loquet Du Support De Carte Pcie
REMARQUE : Pour les configurations qui prennent en charge, maximum quatre GPU à largeur simple double largeur et deux processeurs graphiques sont pris en charge que lorsque NVDIMM-ns avec NVDIMM-N batterie sont installés. Étant donné que NVDIMM-N batterie est installée sur le GPU carénage, les GPU sont pas pris en charge sur la carte de montage 2. Ouverture et fermeture du loquet du support de carte PCIe Avant d'installer ou de retirer une carte PCIe pleine longueur, le loquet du support de carte PCIe doit être fermé.
Page 118: Retrait D'une Carte D'extension De La Carte De Montage Pour Carte D'extension 3
Figure 56. Fermeture du loquet du support de carte PCIe Étape suivante Suivez la procédure décrite dans la section Retrait d'une carte d'extension de la carte de montage pour carte d'extension 3 Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
Page 119 Figure 57. Retrait d'une carte d'extension de la carte de montage pour carte d'extension 1 Figure 58. Retrait d'une carte d'extension de la carte de montage pour carte d'extension 3 Installation et retrait des composants du système...
Page 120 Figure 59. Retrait d'une carte d'extension de la carte de montage pour carte d'extension 2 Figure 60. Retrait d'une carte d'extension de la carte de montage pour carte d'extension 3 Étapes suivantes Installez la carte d’extension dans la carte de montage pour cartes d’extension. Si vous retirez définitivement la carte, installez une plaque de recouvrement métallique sur l'emplacement non utilisé, puis refermez le loquet.
Page 121: Installation D'une Carte D'extension Dans La Carte De Montage Pour Carte D'extension 2
Liens connexes Retirez le carénage à air Ouverture et fermeture du loquet du support de carte PCIe Installation d’une carte d’extension dans la carte de montage pour carte d’extension 2 Installation d’une carte d’extension dans la carte de montage pour carte d’extension 2 Prérequis Suivez les consignes de sécurité...
Page 122 Figure 62. Installation d’une carte d’extension dans la carte de montage pour carte d’extension 2 Figure 63. Installation d’une carte d’extension dans la carte de montage pour carte d’extension 2 Installation et retrait des composants du système...
Page 123: Retrait De La Carte De Montage 2 Et 3 Cache
Figure 64. Installation d’une carte d’extension dans la carte de montage pour carte d’extension 3 Étapes suivantes Le cas échéant, connectez les câbles à la carte d’extension. Le cas échéant, installez la carte PCIe. Suivez la procédure décrite dans la section Après une intervention à...
Page 124: Installation De La Carte De Montage 2 Et 3 Cache
Figure 65. Retrait de la carte de montage 2 et 3 cache Étape suivante Installation du cache de la carte de montage 2 Liens connexes Retirez le carénage à air Installation de la carte de montage 2 et 3 cache Installation de la carte de montage 2 et 3 cache Prérequis Suivez les consignes de sécurité...
Page 125: Retrait Du Cache De La Carte De Montage 3
Figure 66. Installation de la carte de montage 2 et 3 cache Étapes suivantes Installez le carénage à air. Suivez la procédure décrite dans la section . Liens connexes Installez le carénage à air. Retrait du cache de la carte de montage 3 Prérequis Suivez les consignes de sécurité...
Page 126: Installation Du Cache De La Carte De Montage 3
Figure 67. Retrait du cache de la carte de montage 3 Étape suivante Installation du cache de la carte de montage 3 Liens connexes Installation du cache de la carte de montage 3 Installation du cache de la carte de montage 3 Prérequis Suivez les consignes de sécurité...
Page 127: Retrait De La Carte De Montage 1 Pour Carte D'extension
Figure 68. Installation du cache de la carte de montage 3 Étape suivante Suivez la procédure décrite dans la section Retrait de la carte de montage 1 pour carte d’extension Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité.
Page 128: Installation De La Carte De Montage 1 Pour Carte D'extension
Figure 69. Retrait de la carte de montage 1 pour carte d’extension Étape suivante Installez la carte de montage pour carte d'extension 1. Liens connexes Retrait d'une carte d'extension de la carte de montage pour carte d'extension 3 Installation de la carte de montage 1 pour carte d’extension Installation de la carte de montage 1 pour carte d’extension Prérequis Suivez les consignes de sécurité...
Page 129: Retrait Des Cartes De Montage Pour Carte D'extension 2
Figure 70. Installation de la carte de montage 1 pour carte d’extension Étapes suivantes Si elle a été retirée, installez une carte d’extension sur la carte de montage. Suivez la procédure décrite dans la section . Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Liens connexes Installation d’une carte d’extension dans la carte de montage pour carte d’extension 2 Retrait des cartes de montage pour carte d'extension 2...
Page 130 Figure 71. Retrait des cartes de montage pour carte d'extension 2A Pour retirer les cartes de montage 2 et 3, tenez les bords de la carte de montage, et dégagez celle-ci du connecteur sur la carte système. Figure 72. Retrait des cartes de montage pour carte d'extension 2 Étape suivante Installez la carte de montage pour carte d'extension 2.
Page 131: Installation Des Cartes De Montage Pour Carte D'extension
Installation des cartes de montage pour carte d’extension Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes Carte de montage de carte d'extension pour installer 2A : Alignez la vis et un onglet sur la carte de montage avec le trou et le logement sur le système. b Abaissez la carte jusqu'à...
Page 132: Retrait De La Carte De Montage 3 Pour Carte D'extension
Figure 74. Installation des cartes de montage pour carte d’extension Étapes suivantes Installez le carénage à air. Réinstallez la carte d'extension dans la carte de montage pour carte d'extension, le cas échéant. S’il est fermé, ouvrez le loquet de la carte d’extension sur le carénage de refroidissement pour prendre en charge la carte pleine longueur.
Page 133: Installation De La Carte De Montage 3 Pour Carte D'extension
Figure 75. Retrait de la carte de montage 3 pour carte d’extension Étape suivante Installez la carte de montage pour carte d'extension 3. Liens connexes Installation de la carte de montage 3 pour carte d’extension Installation de la carte de montage 3 pour carte d’extension Prérequis Suivez les consignes de sécurité...
Page 134: Consignes D'installation D'une Carte Gpu
Figure 76. Installation de la carte de montage 3 pour carte d’extension Étapes suivantes Si elle a été retirée, installez une carte d’extension sur la carte de montage. Installez le carénage à air. REMARQUE : S’il est fermé, ouvrez le loquet de la carte d’extension sur le carénage de refroidissement pour prendre en charge la carte pleine longueur.
Page 135: Retrait D'un Processeur Graphique
• Carte de montage 2A • Carte de montage 1A ou 1D • Câble GPU pour carte de montage 1A ou 1D • Deux modules pour processeur 1U et dissipateur de chaleur et deux attaches de processeur • Six ventilateurs de refroidissement hautes performances •...
Page 136 Figure 78. Retrait du processeur graphique 1 Figure 79. Retrait des processeurs graphiques 2 et 3 Débranchez le câble d’alimentation du processeur graphique et de la carte système. Si vous retirez définitivement le processeur graphique, installez un panneau de remplissage sur l’emplacement non utilisé, puis fermez le loquet de la carte d’extension.
Page 137: Installation D'un Processeur Graphique
Étape suivante Installez un processeur graphique. Installation d’un processeur graphique Prérequis Suivez les consignes de sécurité indiquées dans Instructions de sécurité. Retirez le carénage d’aération. Retirez le dissipateur de chaleur. Retirez les ventilateurs de refroidissement et remplacez-les en suivant les instructions de la section Installation d’un ventilateur de refroidissement.
Page 138 Figure 81. Retrait du capot supérieur du carénage Le cas échéant, retirez les panneaux de remplissage qui se trouvent dans les logements du carénage d’aération du processeur graphique. REMARQUE : Les panneaux de remplissage sont disponibles dans le carénage d’aération pour les processeurs graphiques installés sur les cartes de montage 2 et 3.
Page 139 REMARQUE : Assurez-vous que les loquets du support de carte PCIe situés sur le carénage d’aération du processeur graphique et la carte de montage sont fermés avant d’installer le processeur graphique. Les processeurs graphiques pleine longueur ne nécessitent pas de loquet de support de carte PCIe sur les cartes de montage pour maintenir les processeurs graphiques en place.
Page 140 Figure 83. Installation du processeur graphique 1 Figure 84. Fixation du processeur graphique 1 Installation et retrait des composants du système...
Page 141 Figure 85. Installation des processeurs graphiques 2 et 3 Installation et retrait des composants du système...
Page 142 Figure 86. Fixation des processeurs graphiques 2 et 3 Étapes suivantes Installez le capot supérieur du carénage d’aération du processeur graphique. Le cas échéant, retirez les caches en plastique fixés sur les numéros des logements de mémoire situés sur le carénage. Figure 87.
Page 143: Carte Idsdm/Vflash (En Option)
Pour faciliter la manipulation, décollez une petite partie de la protection adhésive et alignez la mousse en mylar sur le capot du système. Retirez le reste de la protection adhésive et installez la mousse en mylar sur le capot du système. Appuyez sur toute la longueur de la mousse en mylar pour qu’elle soit bien fixée au capot du système.
Page 144: Retrait De La Carte Idsdm/Vflash En Option
REMARQUE : pour utiliser une carte SD avec le système, assurez-vous que l’option Internal SD Card Port (Port de carte SD interne) est activée dans le programme de configuration du système. REMARQUE : Réinstallez les cartes SD dans les mêmes logements en fonction des étiquettes que vous aviez marquées sur les cartes lors de leur retrait.
Page 145: Installation De La Carte Idsdm/Vflash En Option
Figure 89. Retrait de la carte IDSDM/vFlash en option Étape suivante Installation de la carte IDSDM/vFlash en option Liens connexes Connecteurs et cavaliers de la carte système Retrait d'une carte d'extension de la carte de montage pour carte d'extension 3 Retrait de la carte micro SD Installation de la carte IDSDM/vFlash en option Installation de la carte IDSDM/vFlash en option...
Page 146: Carte Fille Réseau
Figure 90. Installation de la carte IDSDM/vFlash en option Étapes suivantes Installez les cartes SD. REMARQUE : Réinstallez les cartes SD dans les mêmes logements en fonction des étiquettes que vous aviez marquées sur les cartes lors de leur retrait. Le cas échéant, installez la carte d’extension PCIe pleine longueur.
Page 147: Installation De La Carte Fille Réseau
Retirez la carte de montage 2 pour carte d’extension ou le bâti de disque arrière, selon la configuration de votre système. Étapes À l’aide d’un tournevis cruciforme nº 2, desserrez les vis imperdables qui fixent la carte fille réseau (NDC, Network Daughter Card) à la carte système.
Page 148: Carte Contrôleur De Stockage Intégrée
Figure 92. Installation de la carte fille réseau Étapes suivantes Installez la carte de montage 2 pour carte d’extension ou le bâti de disque arrière, selon la configuration de votre système. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur.
Page 149 Figure 93. Retrait de la carte de contrôleur de stockage intégré Soulevez l’extrémité de la carte et inclinez-la pour libérer la carte dans le support de la carte contrôleur de stockage intégrée sur la carte système. Extrayez la carte du système. Tenez la carte de montage NDC par ses bords, puis retirez la carte de montage NDC jusqu’à...
Page 150: Installation De La Carte De Contrôleur De Stockage Intégré
Installation de la carte de contrôleur de stockage intégré Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes Tenez la carte par ses bords et alignez le connecteur de bord de carte avec le connecteur de la carte système. Appuyez sur l'ergot situé...
Page 151: Fond De Panier De Disque
Figure 96. Installation de la carte de contrôleur de stockage intégré Étapes suivantes Installez la carte de montage pour carte d'extension 1. Installez le carénage à air. Suivez la procédure décrite dans la section Liens connexes Installation de la carte de montage 1 pour carte d’extension Installez le carénage à...
Page 152: Connecteurs Du Fond De Panier De Disque
Connecteurs du fond de panier de disque Figure 97. Vue arrière d’un fond de panier de 16 disques de 2,5 pouces connecteur de signal (J_BP_SIG) connecteur d’alimentation (J_BP_PWR) Figure 98. Vue arrière d’un fond de panier de 8 disques de 2,5 pouces connecteur SAS (BP SAS B) connecteur SAS (BP SAS A) connecteur d’alimentation (J_BP_PWR)
Page 153: Installation Du Fond De Panier De Disque
Prérequis PRÉCAUTION : Pour éviter d’endommager les disques et le fond de panier, retirez du système les disques avant d’enlever le fond de panier. PRÉCAUTION : Notez le numéro d’emplacement de chaque disque et étiquetez temporairement les emplacements avant de retirer les disques afin de pouvoir les réinstaller au même endroit.
Page 154 Étapes Utilisez les crochets du système comme des guides pour aligner le fond de panier de disque. Enfoncez le fond de panier de disque jusqu’à ce que les pattes de dégagement s’enclenchent. Figure 101. Installation du fond de panier de disque Étapes suivantes Branchez tous les câbles au fond de panier.
Page 155: Acheminement Des Câbles
Acheminement des câbles Figure 102. Acheminement des câbles - Fond de panier de 8 disques de 2,5 pouces avec mini PERC fond de panier câble de transmission du fond de panier câble d'alimentation du fond de panier carte système mini-adaptateur PERC câble SAS Installation et retrait des composants du système...
Page 156 Figure 103. Acheminement des câbles - Fond de panier de 8 disques de 2,5 pouces avec adaptateur PERC fond de panier câble de transmission du fond de panier câble d'alimentation du fond de panier carte système adaptateur PERC câble SAS Installation et retrait des composants du système...
Page 157 Figure 104. Acheminement des câbles - Fond de panier de 8 disques de 3,5 pouces avec contrôleur SATA intégré fond de panier câble d'alimentation du fond de panier câble de transmission du fond de panier carte système câble SATA B câble SATA A Installation et retrait des composants du système...
Page 158 Figure 105. Acheminement des câbles - Fond de panier de 8 disques de 3,5 pouces avec mini PERC fond de panier câble d'alimentation du fond de panier câble de transmission du fond de panier carte système mini-adaptateur PERC câble SAS Installation et retrait des composants du système...
Page 159 Figure 106. Acheminement des câbles - Fond de panier de 8 disques de 3,5 pouces avec adaptateur PERC fond de panier câble d'alimentation du fond de panier câble de transmission du fond de panier carte système adaptateur PERC câble SAS A câble SAS B Installation et retrait des composants du système...
Page 160 Figure 107. Acheminement des câbles - Fond de panier de 16 disques de 2,5 pouces avec mini PERC fond de panier module d’extension de fond de panier câble d'alimentation du fond de panier câble de transmission du fond de panier carte système mini-adaptateur PERC câble SAS...
Page 161: Pile Du Système
Figure 108. Acheminement des câbles - Fond de panier de 16 disques de 2,5 pouces avec adaptateur PERC fond de panier module d’extension de fond de panier câble d'alimentation du fond de panier câble de transmission du fond de panier carte système adaptateur PERC câble SAS...
Page 162: Module Usb 3.0
PRÉCAUTION : Pour ne pas endommager le connecteur de la pile, vous devez le maintenir fermement en place lorsque vous installez ou retirez une pile. Utilisez une pointe en plastique pour dégager doucement la batterie du système comme indiqué dans l’illustration suivante : Figure 109.
Page 163: Retrait Module Usb 3.0
Retrait module USB 3.0 Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Suivez la procédure décrite dans la section .Avant une intervention à l’intérieur de l’ordinateur Retirez le cache des voyants. Retirez l’assemblage du ventilateur de refroidissement. Retirez le carénage à...
Page 164: Installation Du Module Usb 3.0
Installation du module USB 3.0 Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. REMARQUE : L’emplacement du module USB 3.0 peut varier en fonction de la configuration de votre système. Étapes Acheminez le câble d’alimentation et les câbles USB sur le module USB 3.0 via le logement du module USB 3.0 situé sur le panneau avant.
Page 165: Clé De Mémoire Usb Interne (En Option)
Clé de mémoire USB interne (en option) Une clé USB en option installée à l'intérieur du système peut servir de périphérique d'amorçage, de clé de sécurité ou de périphérique de stockage de masse. Le port USB interne se situe sur la carte système. REMARQUE : Pour localiser le port USB interne (INT_USB)J_USB_INT sur la carte système, voir la section Connecteurs et cavaliers de la carte système.
Page 166: Retrait Du Lecteur Optique (En Option)
Retrait du lecteur optique (en option) Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez le capot du fond de panier. Retirez le carénage à air. Débranchez le câble d'alimentation et le câble de données à...
Page 167: Installation Du Lecteur Optique (En Option)
Installation du lecteur optique (en option) Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Étapes Alignez le lecteur optique avec le logement de lecteur optique situé à l’avant du système. Insérez le lecteur optique jusqu’à ce que la patte de dégagement s’enclenche. Figure 114.
Page 168: Fonction D'alimentation De Rechange
Si le niveau de charge du bloc d’alimentation actif tombe à moins de 20 %, le bloc d’alimentation redondant passe en état de veille. Vous pouvez configurer la fonction d’alimentation de secours via les paramètres d'iDRAC. Pour plus d’informations, voir l'iDRAC User’s Guide (Guide d’utilisation d’iDRAC) sur Dell.com/idracmanuals. Retrait du cache de bloc d’alimentation Prérequis...
Page 169: Installation Du Cache De Bloc D'alimentation
Figure 115. Retrait du cache de bloc d’alimentation Étape suivante Installez le second bloc d’alimentation. Liens connexes Installation du cache de bloc d’alimentation Installation du cache de bloc d’alimentation Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. N’installez le cache du bloc d’alimentation que sur la seconde baie du bloc d’alimentation.
Page 170: Installation D'une Unité D'alimentation
Débranchez le câble branché sur la source d’alimentation et sur le bloc d’alimentation à retirer, puis retirez les câbles de la bande. Détachez et soulevez le bras de retenue du câble (en option) s'il empêche le retrait du bloc d'alimentation. Pour plus d’informations sur le bras de gestion des câbles, voir la documentation du système relative au rack Dell.com/ poweredgemanuals.
Page 171: Instructions De Câblage Pour Un Bloc D'alimentation En Cc
CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.
Page 172: Configuration D'entrée Requise
CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.
Page 173: Carte Système
Étapes Enlevez la protection isolante de l'extrémité des câbles d'alimentation en CC pour exposer environ 13 mm (0,5 pouce) de fil de cuivre. AVERTISSEMENT : L'inversion de la polarité lors de la connexion des câbles d'alimentation en CC peut endommager de manière irréversible le bloc d'alimentation du système.
Page 174: Installation De La Carte Système
PRÉCAUTION : Veillez à ne pas endommager le bouton d'identification du système en retirant la carte système du châssis. PRÉCAUTION : ne vous servez pas d’une barrette de mémoire, d’un processeur ou de tout autre composant pour soulever la carte système. En tenant le support de la carte système, tirez la goupille de dégagement bleue, puis soulevez et faites glisser la carte système vers l’avant du châssis.
Page 175 PRÉCAUTION : ne vous servez pas d’une barrette de mémoire, d’un processeur ou de tout autre composant pour soulever la carte système. PRÉCAUTION : Veillez à ne pas endommager le bouton d'identification du système lors de la remise en place de la carte système dans le châssis.
Page 176: Saisie Du Numéro De Série De L'système Dans La Configuration Du Système
Cliquez sur OK. Importez votre licence iDRAC Enterprise nouvelle ou déjà existante. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation de l’Integrated Dell Remote Access Controller) sur Dell.com/idracmanuals. Restauration du numéro de série à l’aide de la fonction Easy Restore (Récupération facile)
Page 177: Moule De Plate-Forme Sécurisé
Appuyez sur Y pour restaurer le numéro de série, la licence et les informations de diagnostics. • Appuyez sur N pour accéder aux options de restauration basée sur le Dell Lifecycle Controller. • Appuyez sur la touche F10 pour restaurer les données à partir d’un Hardware Server Profile (Profil de serveur du matériel) précédemment créé.
Page 178: Initialisation Du Module Tpm Pour Les Utilisateurs De Bitlocker
Figure 121. Installer le module TPM Étapes suivantes Installez la carte système. Suivez la procédure décrite dans la section Liens connexes Connecteurs et cavaliers de la carte système Installation de la carte système Initialisation du module TPM pour les utilisateurs de BitLocker Initialisez le module TPM.
Page 179: Panneau De Commande
L'initialisation du module TPM pour les utilisateurs de TXT Lors de l’amorçage du système, appuyez sur F2 pour accéder au programme de configuration du système. Dans l’écran System Setup Main Menu (Menu principal de configuration du système), cliquez sur System BIOS (BIOS du système) → System Security (Sécurité...
Page 180: Installation Du Panneau De Commandes Gauche
Figure 122. Retrait du panneau de commandes gauche Étape suivante Installation du panneau de commandes gauche Liens connexes Retrait de l'assemblage de ventilation Retirez le carénage à air Installation du panneau de commandes gauche Installation du panneau de commandes gauche Prérequis Suivez les consignes de sécurité...
Page 181: Retrait Du Panneau De Commandes Droite
Figure 123. Installation du panneau de commandes gauche Étapes suivantes Installez le carénage à air. Installez l'ensemble de ventilateur. Suivez la procédure décrite dans la section Liens connexes Installez le carénage à air. Installation de l'assemblage de ventilation Retrait du panneau de commandes droite Prérequis Suivez les consignes de sécurité...
Page 182: Installation Du Panneau De Commandes Droite
Figure 124. Retrait du panneau de commande Étape suivante Installation du panneau de commandes droite Liens connexes Retirez le carénage à air Retrait de l'assemblage de ventilation Installation du panneau de commandes droite Installation du panneau de commandes droite Prérequis Suivez les consignes de sécurité...
Page 183 Figure 125. Installation du panneau de commande Étapes suivantes Installez l'ensemble de ventilateur. Installez le carénage à air. Suivez la procédure décrite dans la section Liens connexes Installation de l'assemblage de ventilation Installez le carénage à air. Installation et retrait des composants du système...
Page 184: Utilisation Des Diagnostics Du Système
Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l'assistance technique de Dell. L'exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ou risque de perte de données.
Page 185: Commandes Du Diagnostic Du Système
La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s'affiche, répertoriant tous les périphériques détectés dans le système. Le diagnostic démarre l'exécution des tests sur tous les périphériques détectés. Commandes du diagnostic du système Menu Description Configuration Affiche la configuration et les informations relatives à...
Page 186: Cavaliers Et Connecteurs
Cavaliers et connecteurs Cette rubrique contient des informations spécifiques sur les cavaliers. Elle contient également des informations sur les cavaliers et les commutateurs et décrit les connecteurs des différentes cartes du système. Cavaliers de la carte système aide pour désactiver le les mots de passe système et de configuration.
Page 187: Connecteurs Et Cavaliers De La Carte Système
Connecteurs et cavaliers de la carte système Figure 126. Connecteurs et cavaliers de la carte système Tableau 46. Connecteurs et cavaliers de la carte système Élément Connecteur Description J_ODD Connecteur d'alimentation du lecteur optique A7, A1, A8, A2, A9, A3 Supports de barrette de mémoire J_FAN2U_6 Connecteur du ventilateur de refroidissement 6...
Page 188 Élément Connecteur Description INTRUSION_DET Connecteur du commutateur d'intrusion B7, B1, B8, B2, B9, B3 Supports de barrette de mémoire J_FAN2U_3 Connecteur de ventilateur 3 J_FAN2U_2 Connecteur de ventilateur 2 J_BP_SIG1 Connecteur de signal du fond de panier 1 B6, B12, B5, B11, B4, B10 Supports de barrette de mémoire J_BP1 Connecteur d'alimentation du fond de panier 1...
Page 189: Paramètres Des Cavaliers De La Carte Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 190 REMARQUE : Si vous attribuez un nouveau mot de passe système et/ou de configuration alors que le cavalier est toujours sur les broches 4 et 6, le système désactive les nouveaux mots de passe à son prochain démarrage. Rebranchez le système sur la prise secteur et allumez-le, ainsi que les périphériques qui y sont connectés. Mettez le système et ses périphériques hors tension, puis débranchez-le de la prise secteur.
Page 191: Obtention D'aide
Contacter Dell Dell propose plusieurs possibilités de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d'une connexion Internet fonctionnelle, consultez votre facture, le bordereau de marchandises ou le catalogue des produits pour trouver les informations de contact.
Page 192: Qrl (Quick Resource Locator) Pour Système Poweredge R740
• Un agent du support technique Dell vous contacte de manière proactive à propos de ce ticket de support et vous aide à résoudre le problème. Les prestations disponibles varient en fonction de l'éligibilité au service Dell achetés auprès de votre périphérique. Pour en savoir plus sur SupportAssist, voir Dell.com/SupportAssist.
