Version 2
Procédure d'inspection d'une vanne
1. Utiliser le module stéthoscope.
2. Toucher un point en aval du robinet et écouter dans le casque d'écoute.
3. Commencer le test à 40kHz. Si le son est trop faible ou brouillé, changer la fréquence. Par
exemple, essayer de tester à 30kHz, puis 20 kHz.
4. Quand cela est nécessaire, s'il y a trop de son, réduire la sensibilité.
5. Pour des lectures comparatives, généralement avec des systèmes à haute pression :
a. Toucher le côté en amont et réduire la sensibilité pour minimiser le son
b. Toucher le siège du robinet et (ou) le côté en aval.
c. Comparer les différences d'intensité sonore. Si le robinet fuit, le niveau sonore au siège ou en
aval sera égal ou supérieur à celui en amont
6. Dans certains cas, comme avec un bruit de fond important ou pour des fluides de faible
viscosité, il sera utile d'ajuster la fréquence pour interprété avec pertinence les sons des vannes.
Pour ce faire:
a. Toucher en amont de la vanne et, dans le mode de sélection de la fréquence, tourner
graduellement la fréquence jusqu'à ce que les signaux isolés soient minimisés ou jusqu'à ce
que le flux de fluide désiré soit entendu clairement.
b. Toucher le côté en amont, la valve, et le côté en aval (comme décrit ci-dessus) et comparer
les différences.
Méthode ABCD
La méthode ABCD est recommandée pour vérifier la possibilité d'ultrasons parasites en aval qui
pourraient se répercuter dans la zone d'inspection et occasionner un diagnostic erroné de fuite de
robinet. Pour la méthode ABCD :
1. Suivre les étapes 1 à 5 précédentes.

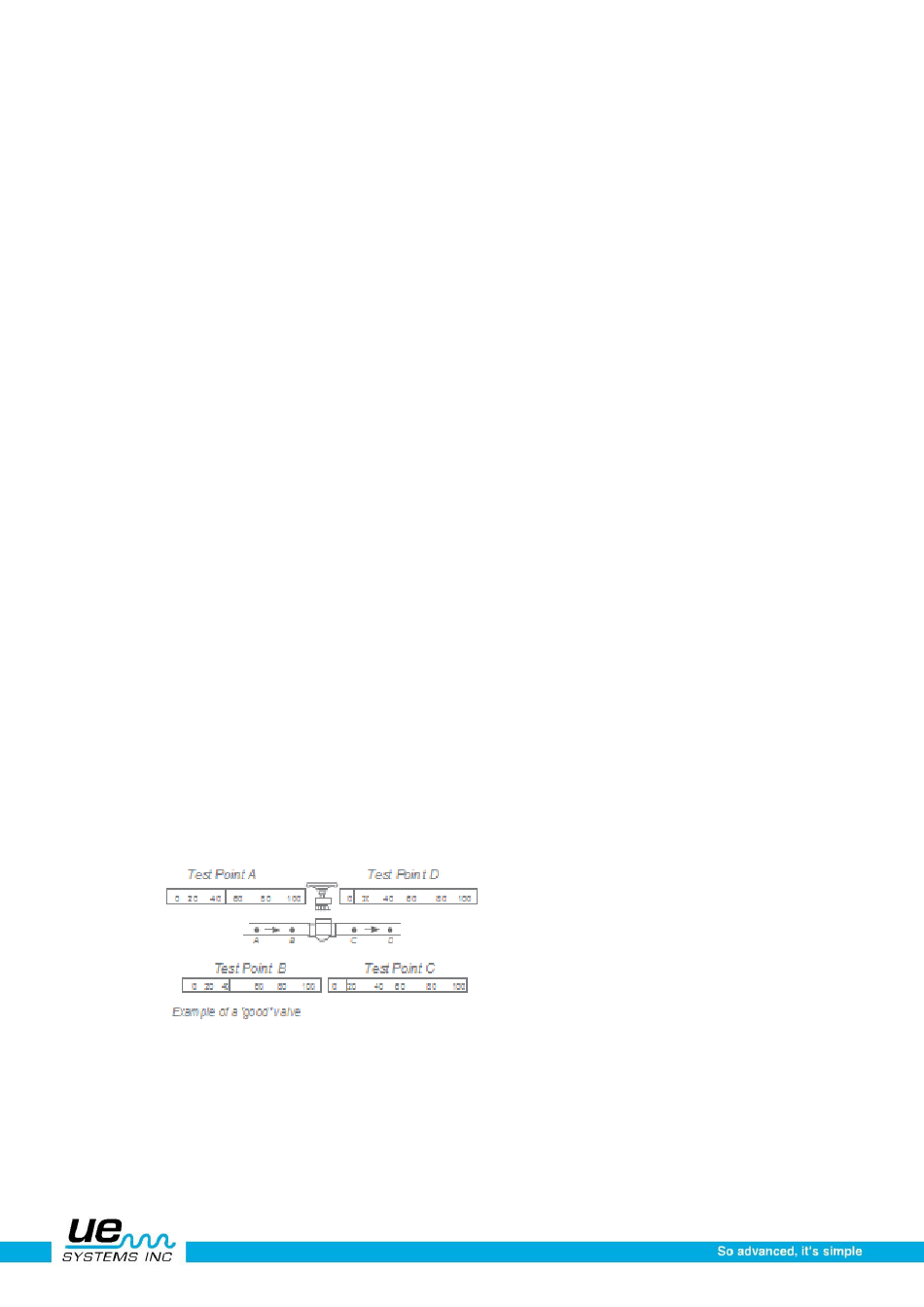

2. Marquer deux points équidistants en amont (points A et B) et les comparer avec les lectures de
deux points équidistants en aval (points C et D).
Comparer les intensités sonores des points A et B avec celles des points C et D. Si celle du point C est
supérieure à celles des points A et B, on peut considérer que le robinet fuit. Si celle du point D est
supérieure à celle du point C, cela indique que le son transmis provient d'un autre point en aval.
35
