REMPLACEMENT DES FUSIBLES
AVERTISSEMENT:Veiller à déconnecter les câbles de mesure de toute source de tension avant
d'enlever le couvercle des fusibles afin d'éviter l'électrocution.

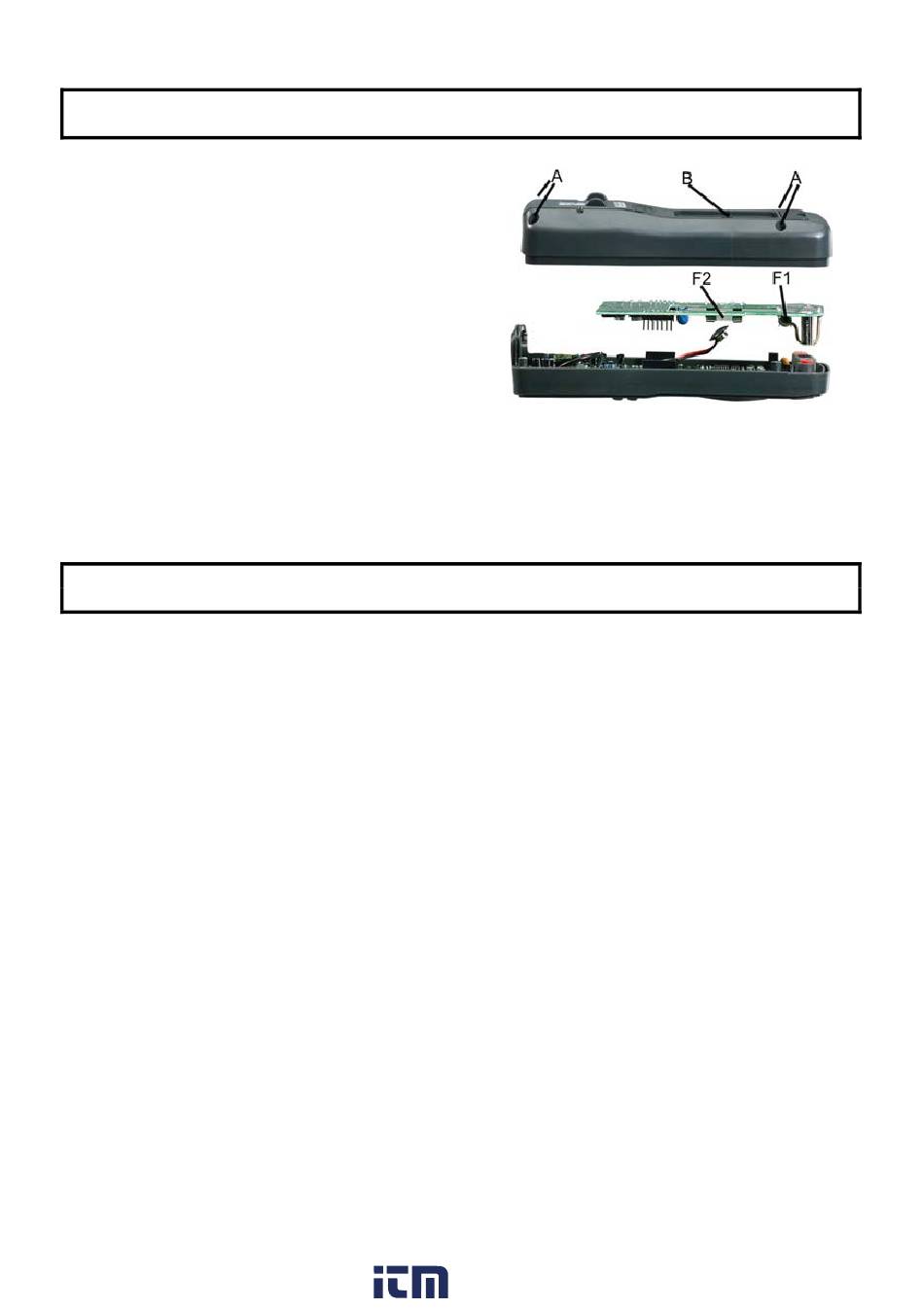

1. Déconnecter les câbles de mesure de l'appareil.
2. Enlever l'étui protecteur en caoutchouc.
3. Enlever le couvercle du compartiment à piles
(deux vis "B") et la pile
4. Enlever les 4 vis "A" du couvercle arrière
5. Soulever le centre de la carte de circuit au-dessus
des connecteurs pour atteindre le porte-fusible.
6. Enlever soigneusement le fusible endommagé et
insérer le nouveau fusible dans le porte-fusible.
7. Veiller à toujours respecter la dimension et la
valeur
des fusibles (0,2 A/600 V à action rapide (5x20mm) pour la limite 200mA,
10 A/600 V à action rapide (6.3x32mm) pour la limite 10 A).
8. Aligner la carte de circuit avec les connecteurs et la remettre soigneusement en place.
9. Refermer le couvercle arrière et le couvercle du compartiment à piles.
AVERTISSEMENT: Veiller à ne pas utiliser l'appareil tant que le couvercle des fusibles n'est pas
fixé correctement afin d'éviter l'électrocution.
