Pour le déclenchement externe (190-xx2), passez à
l'étape 9.
9
Sélectionnez la pente de
déclenchement souhaitée
ENTER
(Slope:) et passez à Level: .
10
Sélectionnez le niveau de
déclenchement 0,12 V ou 1,2 V et
ENTER
acceptez toutes les options
d'enregistrement.
11
Appliquez un signal de déclenchement aux
entrées rouge et noire pour douilles bananes de
déclenchement ext.
Pendant l'enregistrement, les échantillons sont
sauvegardés en continu dans la mémoire étendue. Les
douze dernières divisions enregistrées sont affichées à
l'écran. Utilisez View All pour afficher le contenu complet
de la mémoire.
Remarque
Pour en savoir plus sur la fonction « Single Shot
Trigger », voir le chapitre 4 « Déclenchement sur
des formes d'ondes ».
48

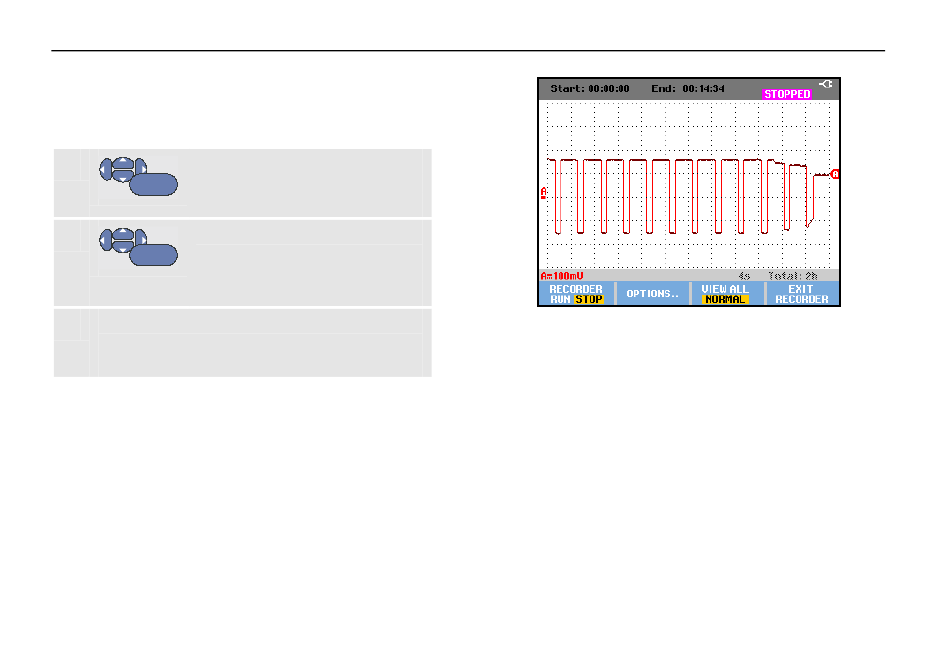

Figure 22. Enregistrement Triggered Single Sweep
Analyser un enregistrement TrendPlot
ou d'oscilloscope
A partir d'un enregistrement Trendplot ou d'oscilloscope,
vous pouvez utiliser les fonctions d'analyse CURSORS et
ZOOM pour effectuer des analyses détaillées des formes
d'ondes. Ces fonctions sont décrites dans le chapitre 3 :
« Utiliser Cursor, Zoom et Replay ».
