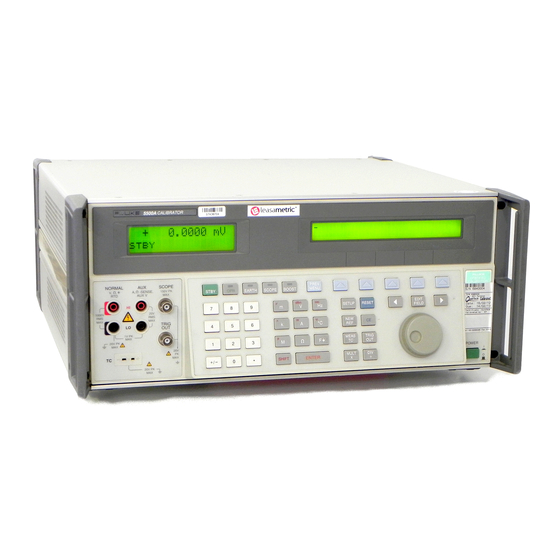

Fluke 5500A Guide D'utilisation

Fluke 5500A Guide D'utilisation

Calibrateur polyvalent
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
5500A
Calibrateur polyvalent
Guide d'utilisation
PN 107356
Juin 1995
© 1995 Fluke Corporation, Inc.
Tous droits réservés.
®
Printed in U.S.A.

Publicité

Table des Matières
loading

Manuels Connexes pour Fluke 5500A

Sommaire des Matières pour Fluke 5500A

  • Page 1 5500A Calibrateur polyvalent Guide d’utilisation PN 107356 Juin 1995 © 1995 Fluke Corporation, Inc. Tous droits réservés. ® Printed in U.S.A.

  • Page 3: Table Des Matières

    Table des matières Que contient ce Guide? ..........3 Consignes de sécurité ..........3 Déballage et inspection..........4 Remplacement du fusible .......... 5 Sélection de la tension d’alimentation......7 Branchement au circuit d’alimentation secteur ..7 Consignes de refroidissement ........8 Connexion de l’amplificateur 5725A ......
  • Page 4 Sortie double de tension ca........45 Sortie résistance........... 48 Sortie capacité............49 Simulation de température (TC) ......50 Simulation de température (RTD) ......54 Mesures de thermocouple ........55 Formes du signal ............. 58 Signal sinusoïdal (sine) ........58 Signal triangulaire (tri) .......... 58 Signal carré...

  • Page 5: Que Contient Ce Guide

    Que contient ce Guide? Le 5500A Operator Guide présente les informations du 5500A Operator Manual (Réf. 945159) dans sa forme condensée. Pour la description complète des caractéristiques, fonctions et procédures de fonctionnement du calibrateur, reportez-vous au manuel Operator Manual. Consignes de sécurité...

  • Page 6: Déballage Et Inspection

    La liste des pièces standard est indiquée dans le tableau ci-dessous. Signalez toute pièce manquante auprès du lieu d’achat ou du Centre de support technique Fluke le plus proche. Leur liste est indiquée dans Appendice C du 5500A Operator Manual.

  • Page 7: Remplacement Du Fusible

    107349 Remote Programming Reference Guide 105783 Certificat de calibration G749 *Voir le chapitre 2 du 5500A Operator Manual pour la nomenclature des pièces. **Un exemplaire du guide est fourni aux clients internationaux (en dehors des Etats-Unis). Remplacement du fusible ATTENTION Pour éviter d’endommager le calibrateur,...

  • Page 8: Remplacement Du Fusible De Ligne

    INSTALLER LE FUSIBLE DE LIGNE Remplacement du fusible de ligne...

  • Page 9: Sélection De La Tension D'alimentation

    Le calibrateur est accompagné d’une prise secteur adaptée à la norme d’électricité du pays pour lequel il est fourni. Si un autre type de prise est nécessaire, reportez-vous au chapitre 2 du 5500A Operator Manual. Il contient la liste et les illustrations des prises disponibles.

  • Page 10: Consignes De Refroidissement

    Consignes de refroidissement AVERTISSEMENT Pour éviter toute blessure, ne jamais utiliser ou alimenter le calibrateur sans le filtre arrière installé. ATTENTION En surchauffant, l’instrument risque d’être endommagé si l’entrée d’air est bloquée, si l’air admis est trop chaud ou si le filtre à air est obstrué. La précision et la fiabilité...

  • Page 11: Connexion De L'amplificateur 5725A

    Connexion de l’amplificateur 5725A Le calibrateur 5500A assure un point de connexion pour l’amplificateur Fluke 5725A. Dans le menu d’installation du calibrateur, choisissez le 5500A ou le 5725A comme source de courant et de tension. Voir «...

  • Page 12: Panneau Avant

    Panneau avant Le panneau avant abrite toutes les commandes, affichages, indicateurs et bornes. 5500A CALIBRATOR NORMAL SCOPE -SENSE, 200V PK PREV AUX V STBY EARTH SCOPE BOOST MENU µ EDIT SETUP RESET 1000V FIELD TRIG °F °C 1V PK 20V PK...
  • Page 13 Place le calibrateur en mode de fonctionnement et allume le voyant sur la touche. Ouvre/ferme une connexion entre la borne NORMAL LO et la mise à la terre et allume le voyant sur la touche. Active ou désactive l’option ScopeCal (Application) si celle-ci est présente.
  • Page 14 Les options du menu Setup sont sélectionnées à l’aide des touches programmables. Abandonne l’état de fonctionnement actuel du 5500A et renvoie à l’état de mise sous tension par défaut, sauf pendant le contrôle à distance. Efface une information partiellement entrée depuis le pavé...
  • Page 15 (qui n’est pas nécessairement la valeur de sortie courante). Active la connexion d’entrée du thermocouple (TC) et force le 5500A à calculer une température en relation à cette entrée. Fonctions de mesure Sélectionne la fonction de mesure sur le calibrateur.

  • Page 16: Pavé Numérique

    5500A CALIBRATOR NORMAL AUX SCOPE -SENSE, 200V PK PREV AUX V STBY EARTH SCOPE BOOST MENU µ EDIT SETUP RESET 1000V FIELD TRIG °F °C 1V PK 20V PK MEAS TRIG POWER MULT SHIFT ENTER • ÷ 20V PK Charge la nouvelle valeur de sortie introduite et affichée sur le panneau de commande dans...
  • Page 17 Utilisée pour les sorties pendant la calibration de l’oscilloscope. Utilisée pour la simulation thermocouple pendant la calibration du thermomètre et pour les mesures du thermocouple. AUX Utilisée pour les sorties de courant cc et ca, la deuxième tension de sortie en double ligne, la détection des ohms pour les mesures de capacité...

  • Page 18: Panneau Arrière

    Panneau arrière NORMAL ENABLE CALIBRATION SERIAL 2 TO UUT FLUKE CORPORATION MADE IN USA PATENTS PENDING SERIAL 1 FROM HOST NO INTERNAL USER SERVICEABLE PARTS. REFER SERVICE TO QUALIFIED SERVICE PERSONNEL IEEE-488 CAUTION FOR FIRE PROTECTION FUSE MAINS SUPPLY REPLACE ONLY WITH A 250V FUSE...
  • Page 19 BOOST AMPLIFIER Cette connexion assure l’interface numérique et analogique pour l’amplificateur Fluke 5725A. IEEE-488 Une Interface parallèle standard pour la commande à distance du calibrateur sur le bus IEEE-488. AVERTISSEMENT Pour éviter tout danger d’électrocution, relier, dans une prise de courant correctement mise à...

  • Page 20: Mise En Marche Du Calibrateur

    Mise en marche du calibrateur AVERTISSEMENT Le calibrateur est capable de produire des tensions mortelles. Ne pas établir de connexion aux bornes de sortie si une tension quelconque est présente. La mise en attente du calibrateur ne suffit pas à éliminer les risques d’électrocution, notamment si la touche de fonctionne- ment est accidentellement activée.

  • Page 21: Préchauffage Du Calibrateur

    A sa mise sous tension, le calibrateur affiche le message “Starting Up...” (voir plus bas), avant de lancer le programme d’auto-test. Si ce test échoue, le panneau de commande identifie l’échec par un code d’erreur. Après l’auto-test, le panneau de commande indique la condition de remise à...

  • Page 22: Utilisation Des Touches Programmables

    Utilisation des touches programmables Les cinq touches à droite de la touche P (Menu précédent) sont des touches programmables. Une « touche programmable » est une touche non étiquetée qui permet d’accéder au menu ou à une arborescence de menus contrôlant des fonctions et des opérations multiples.

  • Page 23: Menu De Configuration Setup

    Menu de configuration Setup Appuyez sur INSTMT SETUP dans le menu de configuration pour ouvrir le menu de configuration du calibrateur. Sélection d’un amplificateur externe Appuyez sur OUTPUT SETUP dans le menu de configuration pour accéder à la touche programmable SOURCE PREFRENCE.

  • Page 24: Menu Des Fonctions Utilitaires

    MEM (format de mémoire rémanente) suppriment définitivement les constantes de la calibration. Les touches ALL ou CAL invalident l’état de calibration du 5500A. Appuyez sur FORMAT NV MEM dans le menu des fonctions utilitaires pour ouvrir les options suivantes : •...
  • Page 25 Paramètres d’usine par défaut Température standard its-90 Connexion hôte gpib (IEEE-488) Adresse du port GPIB Ports série 8 bits, 1 bit d’arrêt, xon/xoff, zéro parité, 9600 bauds, 30 s d’attente. EOL (fin de ligne) CRLF EOF (fin de fichier) 012,000 Interface distante term Contraste d’affichage*...

  • Page 26: Le Zéro Du Calibrateur

    Le zéro du calibrateur Pour satisfaire aux caractéristiques techniques, faites le zéro tous les 7 jours, ou dès que la température ambiante du calibrateur varie de plus de 5 °C. Choisissez entre le zéro complet du calibrateur (ZERO) et le zéro limité aux ohms (OHMS ZERO). Mettez le calibrateur en marche et laissez-le chauffer (30 minutes).

  • Page 27: Fonctionnement Et Attente

    Appuyez sur CAL dans le menu de calibration. Appuyez sur ZERO pour faire un zéro complet du calibrateur ou sur OHMS ZERO pour ne faire un zéro que sur les ohms. Une fois la réinitialisation terminée (attendre plusieurs minutes), appuyez sur R.

  • Page 28: Connexion Du Calibrateur À Une Unité Contrôlée

    Connexion du calibrateur à une unité contrôlée AVERTISSEMENT Le calibrateur est capable de produire des tensions mortelles. Ne pas établir de connexions aux bornes de sortie si une tension quelconque est présente. La mise en attente du calibrateur ne suffit pas à éliminer les risques d’électrocution, notamment si la touche O est accidentellement activée.

  • Page 29: Schémas Des Connexions Câblées

    Schémas des connexions câblées 5500A CALIBRATOR TRUE RMS MULTIMETER MIN MAX RANGE HOLD PEAK MIN MAX SCOPE NORMAL AUX 200V PK -SENSE, AUX V µ 1000V TRIG 1V PK 20V PK mA A 20V PK Tension cc/Tension ca 5500A CALIBRATOR...
  • Page 30 5500A CALIBRATOR TRUE RMS MULTIMETER MIN MAX RANGE HOLD PEAK MIN MAX SCOPE NORMAL AUX 200V PK -SENSE, AUX V µ 1000V TRIG COM V 1V PK 20V PK mA A 20V PK unité contrôlée 5500A Ohms (Comp. à 2 fils)

  • Page 31: Capacité (Comp. À 4 Fils)

    5500A CALIBRATOR unité contrôlée SENSE INPUT 4-WIRE SCOPE NORMAL AUX 200V PK -SENSE, AUX V 1000V TRIG 1V PK 20V PK 20V PK Capacité (Comp. à 4 fils) 5500A CALIBRATOR TRUE RMS MULTIMETER MIN MAX RANGE HOLD PEAK MIN MAX...

  • Page 32: Réglage Des Sorties

    5500A CALIBRATOR ENTREE ENREGISTREUR SCOPE NORMAL AUX 200V PK -SENSE, AUX V 1000V TRIG 1V PK 20V PK 20V PK Température (sonde de température résistive) 5500A CALIBRATOR K/J THERMOMETER ON/OFF NORMAL AUX SCOPE 200V PK -SENSE, AUX V HOLD 1000V...
  • Page 33 4. Entrez la sortie de tension voulue (7 chiffres). 5. Appuyez sur I pour sélectionner la polarité. 6. Appuyez sur une touche de multiplication si nécessaire. 7. Appuyez sur V. 8. Le panneau de commande affiche la valeur entrée, par exemple, 123.4567 mV. 9.

  • Page 34: Sortie De Tension Alternative

    Sortie de tension alternative Pour définir la sortie de tension ca en volts ou sous forme d’une puissance utile exprimée en dBm (référencée à une charge de 600Ω) au niveau des bornes NORMAL du calibrateur : 1. Appuyez sur R pour remettre à zéro la sortie du calibrateur.
  • Page 35 12. Appuyez sur E pour afficher la fenêtre de résultats. 13. Appuyez sur O pour activer la sortie du calibrateur. DUTY (Rapport cyclique) Définit le rapport cyclique du signal carré (1 à 99%). OFFSET (Décalage de tension) Ajoute une tension de décalage cc négative ou positive.

  • Page 36: Sortie De Courant Continu

    Sortie de courant continu Pour définir la sortie de courant cc aux bornes AUX du calibrateur (ou aux bornes BOOST du 5725A): 1. Appuyez sur R pour remettre à zéro la sortie du calibrateur. 2. Connectez l’unité contrôlée. 3. Préparez l’unité contrôlée en vue de mesurer le courant cc.
  • Page 37 10. Appuyez sur O pour activer la sortie du calibrateur. OUTPUT (Point de sortie) Sélectionne le calibrateur (aux) ou 5725A (boost). Si le 5725A n’est pas connecté, la touche programmable OUTPUT n’apparaît pas. Appuyez sur la touche programmable auto/locked pour choisir respectivement le mode d’ajustement de gamme automatique ou verrouiller le calibrateur sur la gamme actuelle.

  • Page 38: Sortie De Courant Alternatif

    Sortie de courant alternatif Pour définir la sortie de courant ca aux bornes AUX du calibrateur (ou aux bornes 5725A BOOST): 1. Appuyez sur R pour remettre à zéro la sortie du calibrateur. 2. Connectez l’unité contrôlée. 3. Préparez l’unité contrôlée en vue de mesurer le courant ca.
  • Page 39 10. Le panneau de commande affiche la valeur entrée. Par exemple, 123.456 mA et 1.1234 kHz. 11. Appuyez sur E pour afficher la fenêtre de résultats. 12. Appuyez sur O pour activer la sortie du calibrateur. OUTPUT (Point de sortie) Sélectionne le calibrateur (aux) ou 5725A (boost).

  • Page 40: Sortie De Puissance Continue

    Sortie de puissance continue REMARQUE Reliez ensemble les bornes NORMAL LO et AUX LO au niveau de l’unité contrôlée ou du calibrateur, par l’intermédiaire de la touche programmable “LO”s tied. Pour définir la tension cc aux bornes NORMAL du calibrateur et le courant cc aux bornes AUX (ou aux bornes boost du 5725A) : 1.
  • Page 41 12. Le panneau de commande affiche la valeur entrée. Par exemple, 123.4567 mV et 234.567 mA. 13. Appuyez sur E pour afficher la fenêtre de résultats. 14. Appuyez sur O pour activer la sortie du calibrateur. (Entrez la tension ou le courant, puis une valeur en watts, en utilisant b A.

  • Page 42: Sortie De Puissance Alternative

    Sortie de puissance alternative REMARQUE Reliez ensemble les bornes NORMAL LO et AUX LO au niveau de l’unité contrôlée ou du calibrateur, par l’intermédiaire de la touche programmable “LO”s tied. Pour une performance de phase optimale, connectez les bornes LO aux bornes de l’unité contrôlée.
  • Page 43 11. Appuyez sur une touche de multiplication si nécessaire. 12. Appuyez sur H. 13. Le panneau de commande affiche la valeur entrée, par exemple, 123.456 mV, 234.567 mA et 1.1234 kHz. 14. Appuyez sur E pour afficher la fenêtre de résultats.
  • Page 44 (Entrez la tension ou le courant, puis une valeur en watts, en utilisant b A. Les volts restants ou la valeur du courant sont calculés, puis affichés.) I OUT (Sortie du courant) Sélectionne le calibrateur (aux) ou 5725A (boost). Si le 5725A n’est pas connecté, le message AUX apparaît en lettres majuscules.

  • Page 45: Sortie Double De Tension Cc

    Sortie double de tension cc REMARQUE Reliez ensemble les bornes NORMAL LO et AUX LO au niveau de l’unité contrôlée ou du calibrateur, par l’intermédiaire de la touche programmable “LO”s tied. Pour définir les tensions cc aux bornes NORMAL et AUX du calibrateur : 1.
  • Page 46 9. Appuyez sur I pour sélectionner la polarité. 10. Appuyez sur une touche de multiplication si nécessaire. 11. Appuyez sur V. 12. Le panneau de commande affiche les entrées. Par exemple, 123.4567 mV et 234.567 mV. 13. Appuyez sur E pour afficher la fenêtre de résultats.

  • Page 47: Sortie Double De Tension Ca

    Sortie double de tension ca REMARQUE Reliez ensemble les bornes NORMAL LO et AUX LO au niveau de l’unité contrôlée ou du calibrateur, par l’intermédiaire de la touche programmable “LO”s tied. Pour définir les tensions ca aux bornes NORMAL et AUX du calibrateur : 1.
  • Page 48 11. Appuyez sur une touche de multiplication si nécessaire. 12. Appuyez sur H. 13. Le panneau de commande affiche les entrées, par exemple, 123.456 mV, 234.567 mV à 1.1234 kHz. 14. Appuyez sur E pour afficher la fenêtre de résultats. 15.
  • Page 49 V @ NOR (Tension aux bornes NORMAL) Touche non programmable. V @ AUX (Tension aux bornes AUX) Touche non programmable. WAVE MENUS (Menus des formes d’onde) Sélectionne le type d’harmonique, la forme d’onde, la condition de la borne LO du panneau avant et la phase.

  • Page 50: Sortie Résistance

    Sortie résistance Pour définir la sortie résistance synthétisée aux bornes NORMAL du calibrateur : 1. Appuyez sur R pour remettre à zéro la sortie du calibrateur. 2. Connectez l’unité contrôlée. REMARQUE Les connexions des bornes entre le calibrateur et l’unité contrôlée doivent être de type LO à...

  • Page 51: Sortie Capacité

    OHMS ZERO Fait le zéro en résistance uniquement. COMP (Compensation) Applique une compensation à 4 fils ou à 2 fils (<110 kΩ seulement). Sortie capacité Pour définir la sortie capacité synthétisée aux bornes NORMAL du calibrateur: 1. Appuyez sur R pour remettre à zéro la sortie du calibrateur.

  • Page 52: Simulation De Température (Tc)

    8. Appuyez sur E pour afficher la fenêtre de résultats. 9. Appuyez sur O pour activer la sortie du calibrateur. COMP (Compensation) Applique une compensation à 4 fils ou à 2 fils (> 110 nF). Simulation de température (TC) REMARQUE Assurez-vous que le fil et la fiche du thermocouple ne sont pas affectés par des sources thermiques externes.
  • Page 53 REMARQUE Utilisez un fil et des mini-connecteurs de thermocouple correspondant au type de thermocouple. 3. Préparez l’unité contrôlée en vue de mesurer la température. 4. Entrez la température de sortie désirée (6 chiffres). 5. Appuyez sur C ou pour les °F, sur b C. 6.
  • Page 55 Out@TC terminal (Sortie aux bornes TC du panneau avant) Affiche la tension cc aux bornes TC. TC MENUS (Menu du thermocouple) Affiche les sous-menus associés aux sorties du thermocouple. UNITS (Unités de température) Sélectionne °C or °F comme unité de mesure. REF SRC (Compensation) Sélectionne une compensation intrnl (Interne) ou extrnl (Externe).

  • Page 56: Simulation De Température (Rtd)

    Simulation de température (RTD) Pour définir une température RTD simulée en sortie NORMAL du calibrateur: 1. Appuyez sur R pour remettre à zéro la sortie du calibrateur. 2. Connectez l’unité contrôlée. 3. Préparez l’unité contrôlée en vue de mesurer la température.

  • Page 57: Mesures De Thermocouple

    La température est corrigée à 0 °C (32 °F) quand vous passez du tc au rtd ou quand vous changez le type de rtd. Output at 5500A NORMAL terminal. Affiche la position des bornes de sortie (toujours sous NORMAL). TYPE (Type RTD) Sélectionne la courbe pt385, pt3926 ou ni120.
  • Page 58 3. Appuyez sur U. pour afficher les menus TC.
  • Page 59 4. La température mesurée s’affiche dans la fenêtre de résultats. Une petit m clignote pendant l’opération de calcul. Meas@TC terminal (Mesure aux bornes TC) Affiche la tension cc aux bornes TC. TC MENUS (Menu du thermocouple) Affiche les sous-menus associés aux sorties du thermocouple. Open TCD (Ouverture de la détection thermocouple) Définit l’état actif ou inactif de l’ouverture de la détection TC.

  • Page 60: Formes Du Signal

    Formes du signal Sélectionnez parmi les formes de signaux sine, tri, square ou truncs pour la tension ca, le courant ca, la tension ca double et la puissance ca. Signal sinusoïdal (sine) Un signal sinusoïdal est présent sur les sorties du calibrateur.

  • Page 61: Signal Carré (Square)

    Signal carré (square) Un signal carré est présent sur les sorties du calibrateur. Les variables sont le rapport cyclique, l’amplitude, la fréquence et la tension de décalage cc. Période Crête à Crête Augmenter le Diminuer le facteur facteur d’utilisation d’utilisation Signal carré...

  • Page 62: Réglage Des Harmoniques

    Réglage des harmoniques Pour fournir deux signaux ayant une différence harmonique réglable pour les tensions ca doubles ou la puissance ca (ondes sinusoïdes seulement), effectuez la procédure suivante. Les définitions fondamentales peuvent être configurées aussi bien aux bornes NORMAL ou AUX. 1.

  • Page 63: Changement De Phase

    4. Appuyez sur HARMNIC pour entrer l’harmonique souhaitée (1 à 50). Par exemple, 7e harmonique. Appuyez sur E. 5. Appuyez sur P une ou plusieurs fois pour revenir aux menus précédents. Changement de phase Pour définir un déphasage entre les sorties dans le mode de tension ca double et le mode puissance ca :...

  • Page 65: Définir Un Angle De Phase

    Définir un angle de phase Pour définir un déphasage en degrés pour une tension ca double ou une puissance ca : 1. Appuyez sur WAVE MENUS pour ouvrir le menu des formes d’onde. 2. Appuyez sur PHASE pour ouvrir le menu d’entrée de phase.

  • Page 66: Réglage Du Décalage En Tension Continue

    5. Appuyez sur PF pour basculer entre un facteur de puissance en avant (lead) ou en retard (lag). Par exemple, un facteur de puissance en avant de 0.678. Appuyez sur E. 6. Appuyez sur P une ou plusieurs fois pour revenir aux menus précédents.

  • Page 67: Utilisation De L'amplificateur 5725A

    3. Entrez le décalage désiré, par exemple, 0.123 V. Appuyez sur E. 4. Appuyez sur P une ou plusieurs fois pour revenir aux menus précédents. Utilisation de l’amplificateur 5725A En mode de tension, la sortie 5725A apparaît sur les bornes NORMAL du calibrateur. En mode courant, la sortie 5725A apparaît aux bornes du 5725A.

  • Page 68: Sortie De L'amplificateur Du 5725A

    • Toute combinaison de courant ou de tension, en dehors des possibilités du calibrateur, mais dans celles du 5725A, active la sortie 5725A. Sortie de l’amplificateur du 5725A AVERTISSEMENT Le fonctionnement avec amplificateur produit des hautes tensions à des niveaux d’intensité plus élevés que ceux normalement associés au calibrateur.

  • Page 69: Saisie Et Définitions En Mode D'erreur

    REMARQUE Vous pouvez définir la source 5725A à un courant cc inférieur à 1,5 A afin de tirer parti de la tension de compliance de l’amplificateur. Pour cela, appuyez sur RANGE pour verrouiller la gamme 11 A lorsque le calibrateur est préparé pour une intensité...

  • Page 70: Définir La Sortie

    Définir la sortie Tournez le bouton Edit Field dans le sens des aiguilles d’une montre pour augmenter la valeur de sortie, ou dans le sens contraire pour la diminuer. Pour sélectionner un chiffre d’ordre plus élevé, utilisez la touche L ou W ke. Le chiffre de sortie est souligné.
  • Page 71 2. Appuyez sur S. Appuyez sur INSTMT SETUP pour ouvrir les menus de configuration. 3. Appuyez sur OUTPUT SETUP pour ouvrir les menus de configuration des sorties. 4. Appuyez sur SET LIMITS pour ouvrir le menu de définition des limites. 5.

  • Page 72: Vérification De La Calibration

    Vérification de la calibration Le chapitre 7 du 5500A Operator Manual décrit les tests qui permettent de vérifier la performance du calibrateur. Quand une condition en dehors des limites de tolérance est détectée, le 5500A peut être recalibré...
