- Page 1 DS701, DS703 FC Diagnostic Videoscopes Mode d’emploi March 2018 (French) © 2018 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
- Page 2 Les distributeurs agréés par Fluke appliqueront cette garantie à des produits vendus à leurs clients neufs et qui n’ont pas servi mais ne sont pas autorisés à appliquer une garantie plus étendue ou différente au nom de Fluke. Le support de garantie est offert uniquement si le produit a été acquis par l’intermédiaire d’un point de vente agréé par Fluke ou bien si l’acheteur a payé...
-
Page 3: Table Des Matières
Effacer des images..................14 Visualisation d images ou de vidéos..............14 Visualisation sur un ordinateur ................ 14 Visualisation sur un périphérique HDMI ............15 Visualisation avec Fluke Connect..............15 Mettre à jour le micrologiciel ................. 15 Logiciel Fluke Connect..................15 Accessoires......................16 Bandoulière...................... - Page 4 DS701, DS703 FC Mode d’emploi...
-
Page 5: Introduction

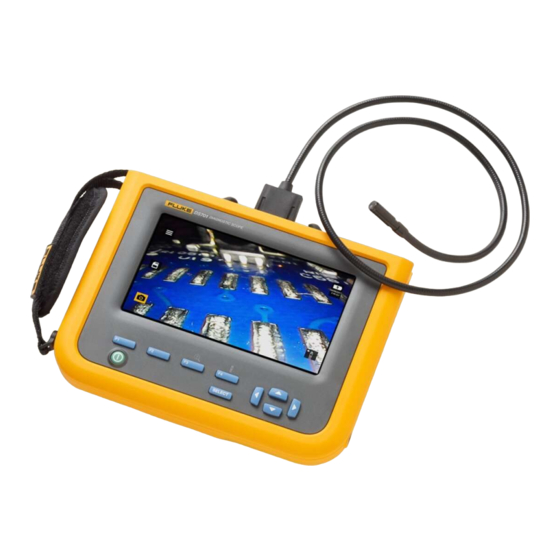

Introduction Les caméras d’inspection Fluke DS701 et DS703 FC (le Produit) sont des caméras d’imagerie portatives destinées à de nombreuses applications. Ces applications concernent notamment la réparation d’équipements, la maintenance préventive et prédictive, les diagnostics ainsi que la recherche et le développement. - Page 6 DS701, DS703 FC Mode d’emploi XW Avertissement Pour éviter tout choc électrique, incendie ou lésion corporelle et garantir la sécurité durant l’utilisation de l’appareil : • Avant toute utilisation, lire les consignes de sécurité. • Lire les instructions attentivement. •...
- Page 7 recyclage homologué pour matières dangereuses selon la réglementation locale. Adressez-vous au centre de service agréé Fluke le plus proche pour obtenir des informations au sujet du recyclage. Cet appareil est conforme aux normes de marquage de la directive DEEE. La présence de cette étiquette indique que cet appareil électrique/électronique ne doit pas être mis au...
-
Page 8: Présentation Du Produit
DS701, DS703 FC Mode d’emploi Présentation du produit Ce manuel présente les fonctionnalités de plusieurs modèles. Dans la mesure où chaque modèle dispose de fonctionnalités différentes, certaines informations de ce manuel peuvent ne pas s’appliquer à votre Produit. Les chiffres montrent le DS703 FC. Reportez-vous au tableau pour identifier les fonctionnalités de votre Produit. -
Page 9: Accessoires Standard
Diagnostic Videoscopes Présentation du produit Accessoires standard Le tableau montre le Produit et les accessoires standard. Tableau 3. Accessoires standard SELECT Elément Description Elément Description Panneau de commande Bandoulière Dragonne Cordon USB Ecran LCD (affichage) Câble HDMI Sonde Suspension magnétique T-Pak Chargeur USB... - Page 10 DS701, DS703 FC Mode d’emploi Le tableau présente les connexions du Produit. Tableau 4. Connexions VIDEO Elément Description Elément Description Dispositifs de fixation pour dragonne Entrée HDMI Dispositif de fixation pour suspension Entrée USB Micro B magnétique T-Pak ...
- Page 11 Diagnostic Videoscopes Présentation du produit Le tableau présente les pièces de la sonde. Tableau 5. Sonde Elément Description Elément Description Tête de sonde LED à émission latérale Câble de sonde Caméra avant Caméra latérale LED avant...
-
Page 12: Affichage
DS701, DS703 FC Mode d’emploi Affichage Panneau de commande) pour sélectionner une icône afin de modifier les Utiliser le panneau de commande (voir paramètres ou de sélectionner les fonctions et options. Utiliser l’écran tactile comme raccourci pour des paramètres communs. L’affichage est rétroéclairé, ce qui vous permet de travailler dans des espaces faiblement éclairés. -
Page 13: Panneau De Commande
Diagnostic Videoscopes Fonctionnement de base Panneau de commande Utiliser le panneau de commande pour modifier les paramètres ou sélectionner les fonctions et options. Le tableau répertorie les fonctions des boutons du panneau de commande. Tableau 7. Panneau de commande Bouton Fonction de l’écran d’accueil Appuyer pour allumer ou éteindre le Produit. -
Page 14: Enregistrement D Une Vidéo
DS701, DS703 FC Mode d’emploi Enregistrement d’une vidéo Pour enregistrer une vidéo : 1. Sélectionner Menu > Image > Vidéo > Terminé > Annuler pour sélectionner le mode vidéo et revenir à l’écran d’accueil. 2. Appuyer sur S pour démarrer l’enregistrement d’une vidéo. -
Page 15: Menu Image
Diagnostic Videoscopes Menus Menu Image Le tableau répertorie les options dans le menu Image. Tableau 9. Menu Image Menu d’options Option Description Sélectionner cette option pour configurer le Produit en vue de Image capturer une image. Mode Image Sélectionner cette option pour configurer le Produit en vue Vidéo d’enregistrer une vidéo. -
Page 16: Date
Menu d’options Option Description Active ou désactive le Wi-Fi. Sélectionner Wi-Fi ON pour coupler la Wi-Fi ON caméra à l’application Fluke Connect sur un appareil mobile ou à (ACTIVE) Fluke Connect. d’autres outils Fluke Connect. Voir la section Fluke Connect... -
Page 17: Fluke Connect
Le Produit prend en charge le système Fluke Connect® Wireless System. Le système Fluke Connect se connecte sans fil à vos outils de diagnostic Fluke via une application sur un appareil mobile. Utiliser l’application pour visualiser les images enregistrées sur le Produit ou sur votre appareil mobile. -
Page 18: Effacer Des Images
Visualisation d’images ou de vidéos Une fois les fichiers enregistrés sur le Produit, vous pouvez les visualiser sur un PC, sur un appareil compatible HDMI ou dans l’application Fluke Connect (si disponible). Visualisation sur un ordinateur Pour afficher des fichiers enregistrés sur un ordinateur via une connexion USB : 1. -
Page 19: Visualisation Sur Un Périphérique Hdmi
3. Pour utiliser le nouveau micrologiciel, mettre le Produit hors tension, puis mettre à nouveau le Produit sous tension. Logiciel Fluke Connect Aller à l’adresse http://en-us.fluke.com/support/software-downloads/ti-fc-software-update.html pour plus d’informations sur la façon d’utiliser le logiciel Fluke Connect avec le Produit. -
Page 20: Accessoires
DS701, DS703 FC Mode d’emploi Accessoires Le tableau contient une liste des accessoires disponibles pour le Produit. Tableau 12. Accessoires Modèle Description Réf. SONDE FLK-3,8 MM, 1 M, Sonde d’imagerie haute définition de 3,8 mm de large, de 1 m... -
Page 21: Bandoulière
Diagnostic Videoscopes Bandoulière Bandoulière Utiliser la bandoulière pour transporter le Produit pendant une durée prolongée. Voir la figure 1. Figure 1. Bandoulière réglable Entretien Pour entretenir le Produit, nettoyer le boîtier et les lentilles, puis charger la batterie. W Attention Pour éviter d’endommager le produit, veillez à... -
Page 22: Nettoyage De L Appareil
DS701, DS703 FC Mode d’emploi Nettoyage de l’appareil W Attention Pour ne pas endommager le produit, ne pas nettoyer le boîtier ni les lentilles avec des produits abrasifs, de l’alcool isopropylique ni des solvants. Nettoyer le boîtier avec un chiffon imbibé de solution savonneuse douce. Pour nettoyer les lentilles, utiliser une bouteille d’air comprimé... -
Page 23: Données En Fréquence Radio
Données en fréquence radio Figure 2. Chargement de la batterie Données en fréquence radio Pour afficher le mode d’emploi pour les données en fréquence radio de classe B, voir la page http://us.fluke.com/usen/support/manuals et rechercher la référence 4409209. Spécifications Température Fonctionnement ............0 °C à 50 °C (32 °F à... - Page 24 DS701, DS703 FC Mode d’emploi Transmission sans fil (DS703) Fréquence..............2412 MHz à 2462 MHz Puissance de sortie............<100 mW Compatibilité électromagnétique (CEM) International ..............CEI 61326-1 : Portable, environnement électromagnétique ; CEI 61326-2-2 CISPR 11 : Groupe 1, Classe A Groupe 1 : Cet appareil a généré de manière délibérée et/ou utilise une énergie en radiofréquence couplée de manière conductrice qui est nécessaire pour le fonctionnement interne de l’appareil même.
