ScopeMeter
Test Tool 190 Series II
Mode d'emploi
Effectuer des mesures en mode de
multimètre (modèles 190-xx2)
L'écran affiche les lectures numériques des mesures à
l'entrée du multimètre.
Les connexions du multimètre
Utilisez les deux entrées pour douilles bananes de
sécurité de 4 mm rouge (
fonctions du multimètre. (Voir Figure 14.)
Remarque
L'usage typique des cordons de mesure du
multimètre et des accessoires est indiqué dans le
chapitre 8.
CAT II 1000V
CAT III 1000V
CAT IV 600V

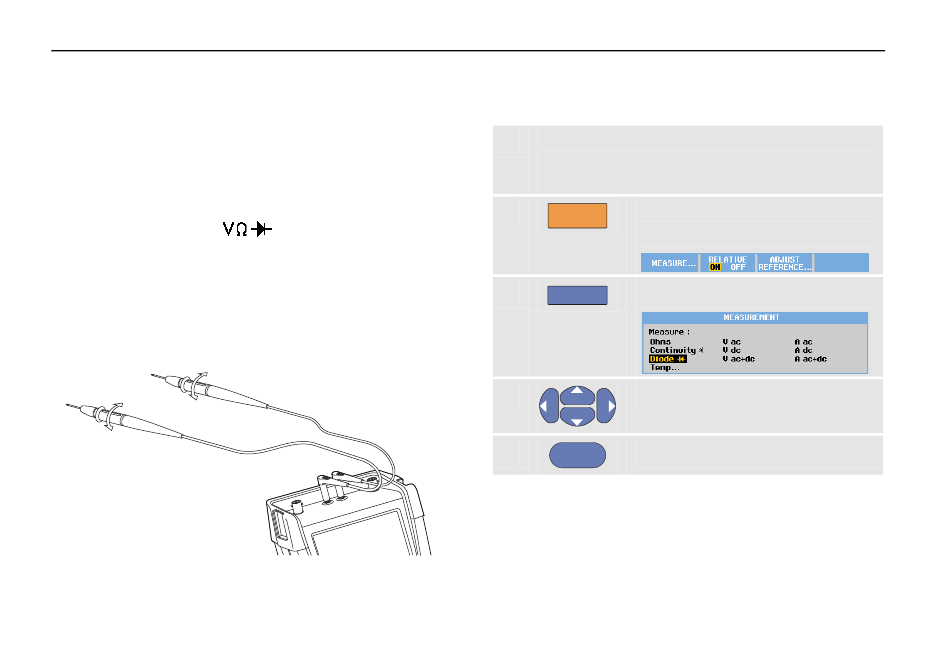

Figure 14. Connexions de multimètre
36
) et noire (COM) pour les
Mesurer des valeurs de résistance
Pour mesurer une résistance, procédez comme suit :
1
Connectez les cordons de mesure rouge et noir
des entrées des douilles bananes de 4 mm à la
résistance.
2
Affichez les marquages de touche
METER
METER
3
Ouvrez le menu Measurement.
F1
4
Sélectionnez Ohms.
5
Sélectionnez la mesure en Ohms.
ENTER
.
