Respectez le cheminement de câbles en les faisant
passer dans les zones anti-arrachements prévues à
cet effet.
5.7.4
Établissement de l'alimentation électrique
1.
Conformez-vous à toutes les prescriptions en vigueur.
–
Selon les prescriptions en vigueur, le raccordement
doit être réalisé par l'intermédiaire d'un séparateur
électrique avec un intervalle de coupure d'au moins
3 mm entre chaque contact.
2.
Vérifiez la tension nominale du réseau.
–
Raccordement électrique: 230 V
3.
Raccordez une fiche sur le câble de raccordement au
secteur.
4.
Branchez la fiche du câble de raccordement au secteur.
5.
Assurez-vous que le raccordement au secteur reste
parfaitement accessible et qu'il ne risque pas d'être
masqué ou cloisonné par un quelconque obstacle.
5.7.5

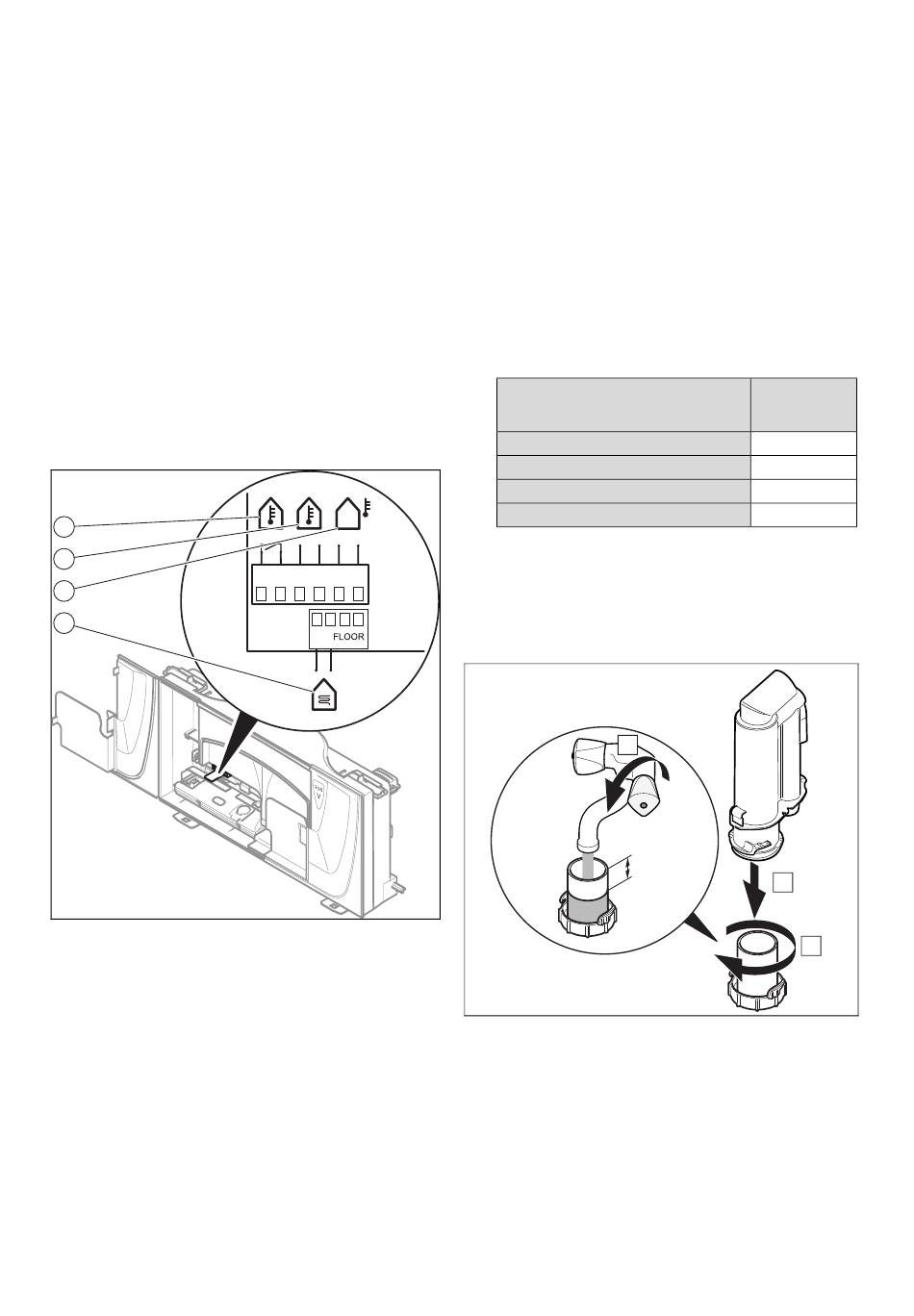

Raccordement du régulateur au système
électronique
1
2
X17
3
4
1
Régulateur 24 V
2
Régulateur eBUS ou
récepteur radio
1.
Le raccordement ainsi que l'appairage du thermostat
d'ambiance et du capteur de température extérieure
livrés avec le produit ont été réalisés en usine.
2.
Procédez au câblage des différents éléments en fonc-
tion de votre installation.
0020244953_04 Isomax Condens Notice d'installation et de maintenance
24 V
BUS
RT 24V
T° ext
BUS
X18
3
Capteur de température
extérieure filaire
4
Thermostat de sécurité
pour chauffage au sol
6
Mise en service
6.1
Réglage du produit pour une affectation
multiple avec une installation de type C43P
1.
Montez le dispositif antirefoulement et la section hori-
zontale comme indiqué dans la notice d'installation cor-
respondante.
2.
Avant de procéder à la mise en fonctionnement du pro-
duit, assurez-vous que le système à ventouse dans
son ensemble est correctement fixé et qu'il est bien
étanche.
3.
Raccordez le produit au réseau électrique.
4.
Allumez le produit.
5.
Réglez le code diagnostic (d. 85) conformément au
tableau. Utilisation des codes diagnostic : (→ page 25)
Paramètre du code diagnostic d.85
Isomax Condens 30-B (H-FR)
Isomax Condens 35-B (H-FR)
Isomax Condens 30-B (P-FR)
Isomax Condens 35-B (P-FR)
–
La charge minimale effective du produit dépend des
conditions de fonctionnement.
6.2
Remplissage du siphon des condensats
1.
Tenez compte des avertissements de sécurité.
(→ page 6)
C
1 0 m
2.
Dévissez le siphon.
3.
Nettoyez la partie inférieure du siphon avec de l'eau
claire.
4.
Remplissez la partie inférieure du siphon avec de l'eau.
–
Distance entre le bord du siphon de condensats et
l'eau: 10 mm
5.
Vissez le siphon.
Mise en service 6
d.85 (charge
minimale
[kW])
9
9
9
9
m
B
A
19
