Mise en place des extrémités
des câbles d'embrayage des
roues
Aucune pièce requise
Procédure

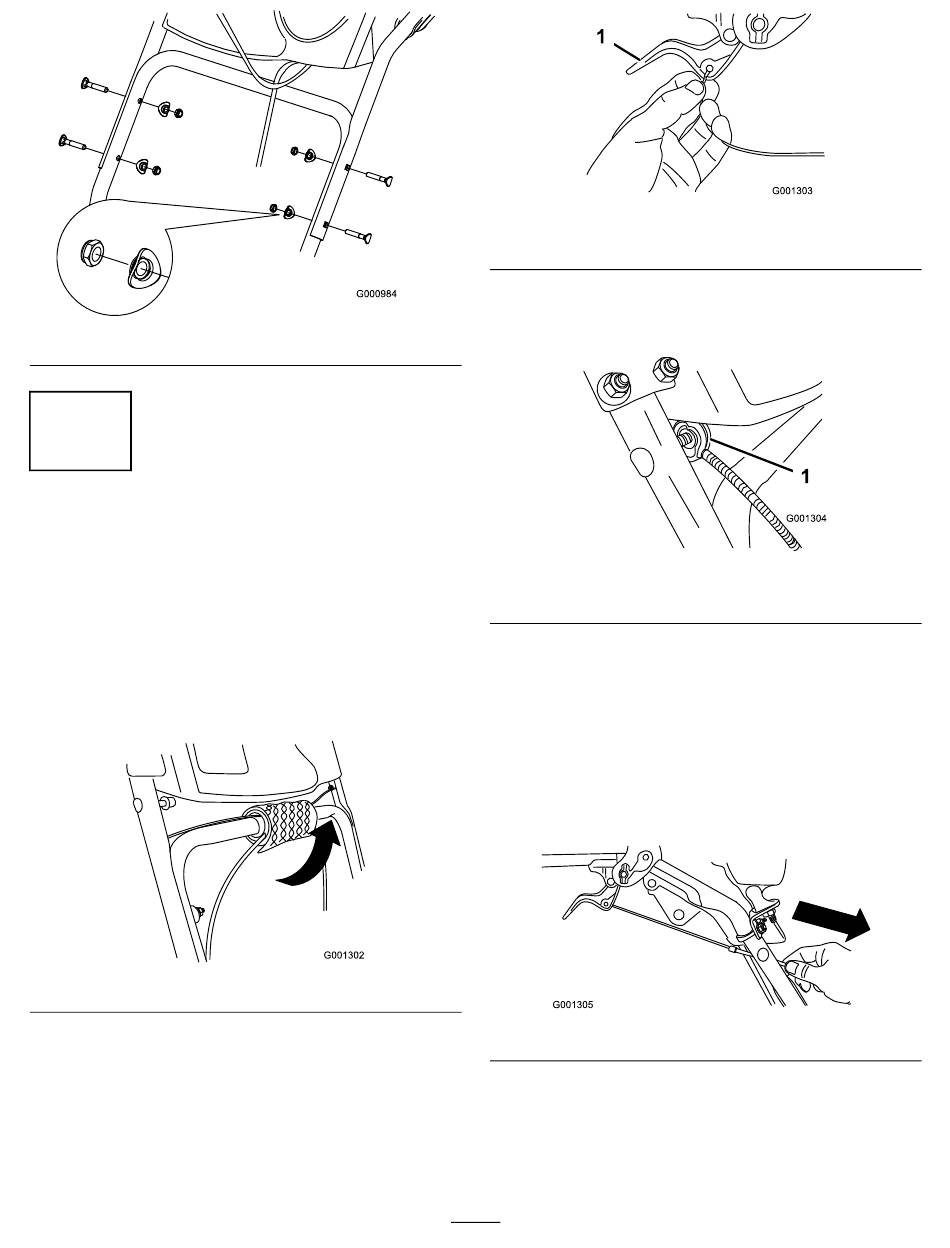

1. Déroulez les extrémités des câbles de la partie inférieure
du guidon (Figure 5).
2. Faites passer l'extrémité du câble gauche ou
droit par-dessus la partie inférieure du guidon et
insérez-la dans le trou du levier d'embrayage de roue
correspondant (Figure 6).
Figure 4
Figure 5
1. Levier d'embrayage de roue
3. Retirez l'écrou et la rondelle du guidon, fixez le
serre-câble qui se trouve sur le câble au guidon, posez la
rondelle et l'écrou, et serrez l'écrou à la main (Figure 7).
1. Serre-câble (2)
Important: Assurez-vous que le côté incurvé du
serre-câble est en appui contre le guidon et que le
câble passe sous la vis de serrage. Le câble doit
être bien droit entre le serre-câble et son point
d'attache au levier d'embrayage de roue.
4. Tirez doucement sur la gaine du câble jusqu'à ce que le
levier d'embrayage de roue soit abaissé et que le câble
soit tendu. Serrez ensuite fermement l'écrou de serrage
du câble (Figure 8).
5. Serrez le levier complètement contre le guidon,
puis vérifiez l'écartement entre le bas du guidon et
l'extrémité du levier d'embrayage de roue (Figure 9).
8
Figure 6
Figure 7
Figure 8
