Souffleuse à neige grand rendement Power Max
1128 OXE
N° de modèle 38680—N° de série 313000001 et suivants
Introduction
Cette machine est destinée au grand public, aux
professionnels et aux utilisateurs temporaires. Elle est
conçue pour déblayer la neige sur les surfaces revêtues,
telles allées et trottoirs, et autres surfaces de circulation
des propriétés résidentielles et commerciales. Elle n'est
pas conçue pour enlever autre chose que la neige et
n'est pas non plus équipée d'une lame pivotante pour le
nettoyage du gravier.
Lisez attentivement ces informations pour apprendre
comment utiliser et entretenir correctement votre machine,
et éviter de l'endommager ou de vous blesser. Vous êtes
responsable de l'utilisation sûre et correcte de la machine.
Vous pouvez contacter Toro directement à www.Toro.com
pour tout renseignement concernant un produit ou un
accessoire, pour obtenir l'adresse des dépositaires ou pour
enregistrer votre machine.
Lorsque vous contactez un dépositaire agréé ou le service
après-vente Toro pour l'entretien de votre machine, pour
vous procurer des pièces Toro d'origine ou pour obtenir
des renseignements complémentaires, munissez-vous des

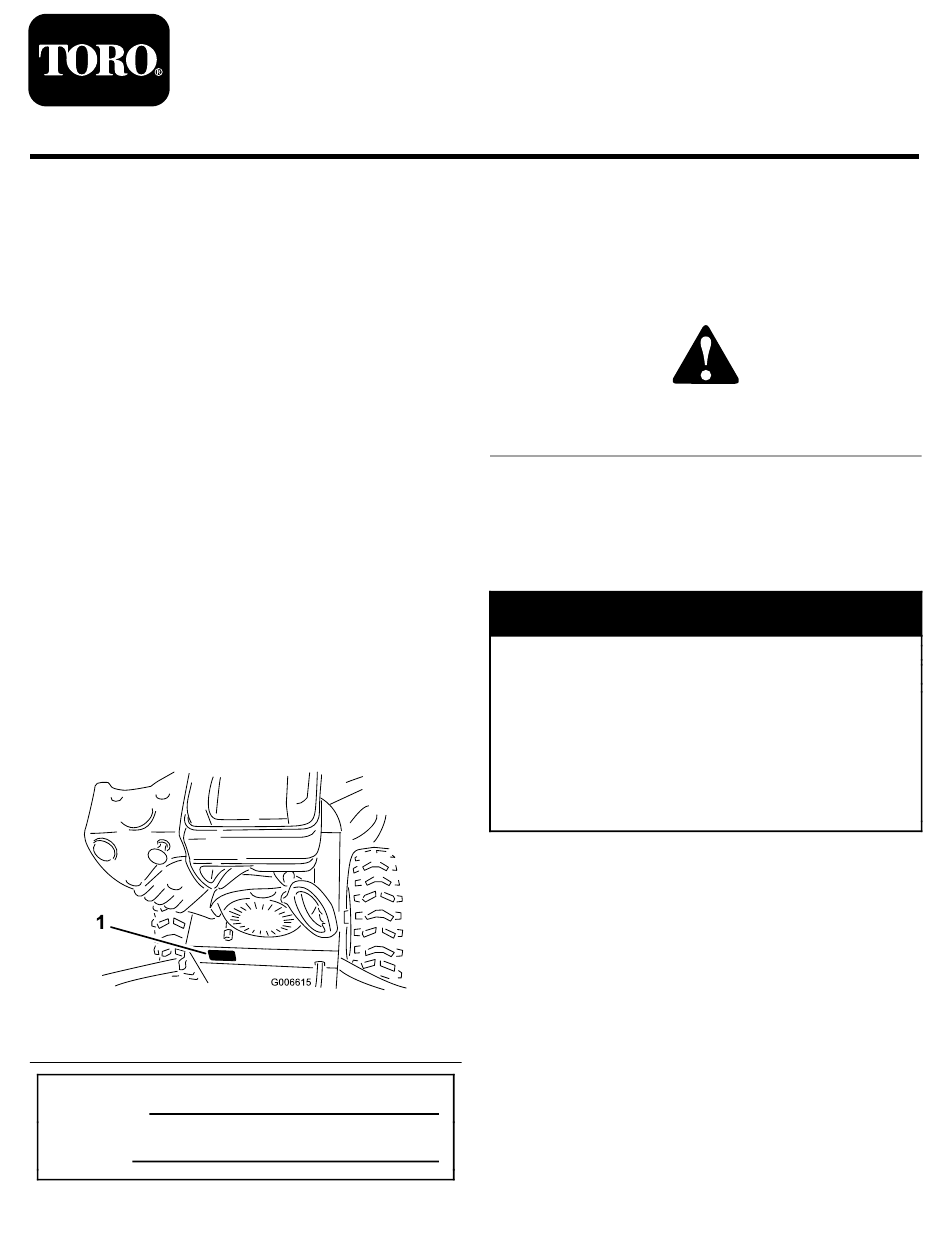

numéros de modèle et de série de la machine. Figure 1 indique
l'emplacement des numéros de modèle et de série sur la
machine. Inscrivez les numéros dans l'espace réservé à cet
effet.
1. Emplacement des numéros de modèle et de série
N° de modèle
N° de série
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Figure 1
Enregistrez votre produit à www.Toro.com.
Les mises en garde de ce manuel soulignent les dangers
potentiels et sont signalées par le symbole de sécurité
(Figure 2), qui indique un danger pouvant entraîner des
blessures graves ou mortelles si les précautions recommandées
ne sont pas respectées.
1. Symbole de sécurité
Deux termes sont également utilisés pour faire passer des
informations essentielles. Important, pour attirer l'attention
sur des informations mécaniques spécifiques et Remarque,
pour insister sur des informations d'ordre général méritant
une attention particulière.
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
Les gaz d'échappement de cette machine
contiennent des substances chimiques
considérées par l'état de Californie comme
susceptibles de provoquer des cancers,
des malformations congénitales et autres
troubles de la reproduction.
Ce système d'allumage par étincelle est conforme à la norme
canadienne ICES-002.
Le Manuel du propriétaire du moteur ci-joint est fourni à
titre informatif à propos de la réglementation de l'Agence
américaine pour la protection de l'environnement
(EPA) et de la réglementation anti-pollution de l'État
de Californie relative aux systèmes antipollution, à
leur entretien et à leur garantie. Vous pouvez vous en
procurer un nouvel exemplaire en vous adressant au
constructeur du moteur.
Table des matières
Introduction .................................................................. 1
Traduction du texte d'origine (FR)
Tous droits réservés *3373-566* A
Imprimé aux États-Unis
Form No. 3373-566 Rev A
Manuel de l'utilisateur
Figure 2
