Vorsicht
• Schalten Sie unbedingt den Hauptschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder abziehen.
Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die Signaleingänge mit den Signalausgänge. Dies könnte zu Fehlfunktionen und
anderen Problemen führen.
2
Zur Wandsteckdose
TIPPS
• Stellen Sie die Audioeingangsbuchse für die einzelnen Eingangsmodi in AUDIO SELECT <AUDIO AUSWAHL> im Menü
SETUP <KONFIG.> ein. Die Einstellungen bei der Auslieferung sind nachstehend gezeigt.
Eingangsmodus
D-SUB1
D-SUB2
DisplayPort
HDMI1
HDMI2
HDMI3
• Um das Touch-Panel mit einem verwenden zu können, müssen das Touch-Panel und der Computer miteinander verbunden
sein und das Touch-Panel-Einstellungstool sowie die Pen Software müssen von der mitgelieferten CD-ROM im Computer
installiert worden sein.
Für die Installation der Software wird auf die jeweilige Bedienungsanleitung verwiesen.
• Zur Verwendung eines Touch-Panels mit einem Computer, der an der Unterseite angeschlossen ist, verwenden Sie die USB
1-Buchse.
Zur Verwendung eines Touch-Panels mit einem Computer, der an der Seite angeschlossen ist, verwenden Sie die USB
2-Buchse.
(Werkseinstellung. Kann unter TOUCH INPUT SELECT <AUSWAHL TOUCH-EINGABE> im Menü SETUP <KONFIG.>
geändert werden.)
• Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene
Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
• DisplayPort ist ein eingetragenes Warenzeichen von Video Electronics Standards Assocation.
6
D

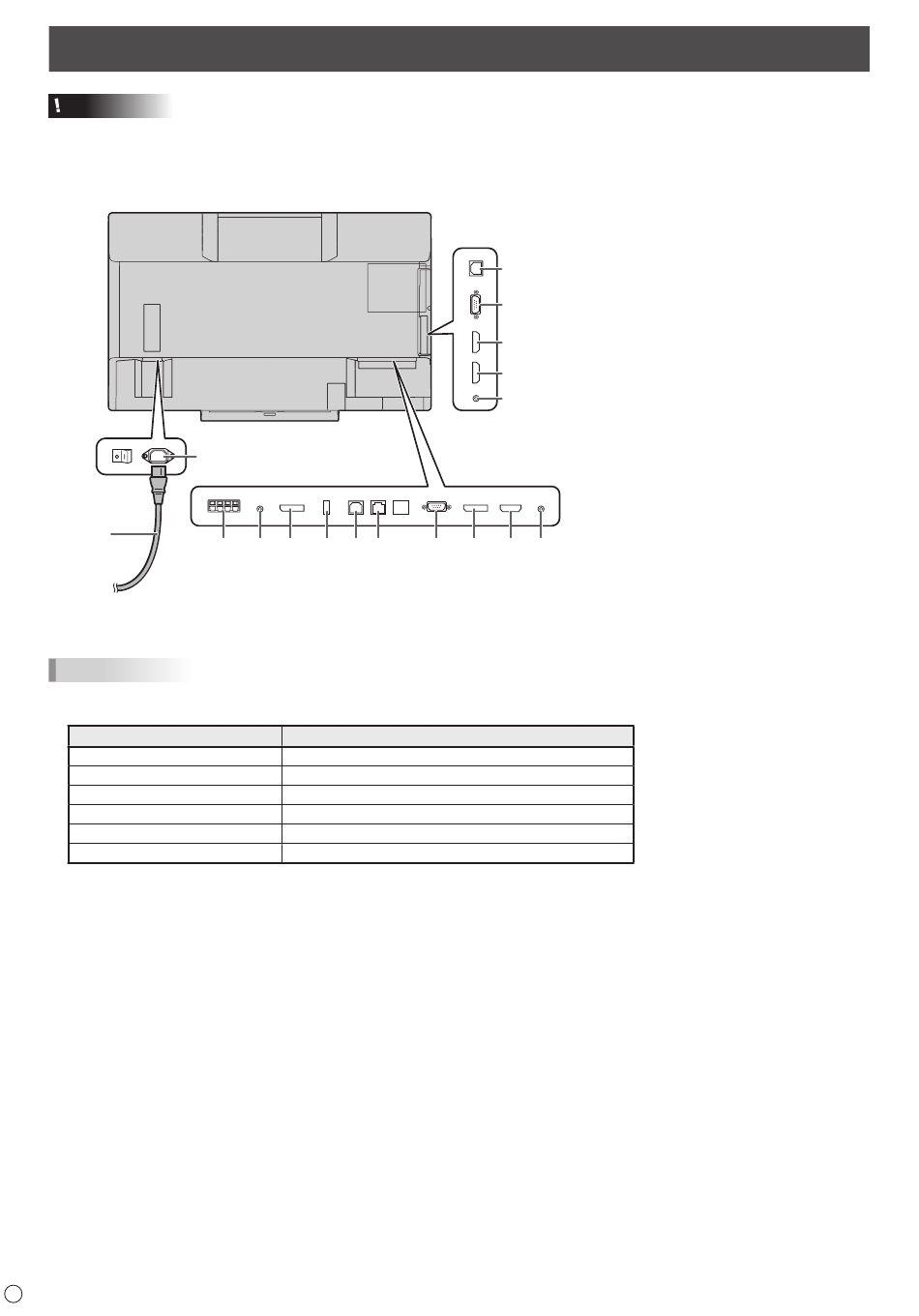

Anschlüsse
1
3 4 5 6 7 8
Audioeingangsanschluss (Werkseinstellung)
Audio1 Eingangsanschluss
Audio2 Eingangsanschluss
DisplayPort-Eingangsanschluss
HDMI1-Eingangsanschluss
HDMI2-Eingangsanschluss
HDMI3-Eingangsanschluss
1. Netzsteckdose
2. Netzkabel (im Lieferumfang enthalten)
3. Anschlüsse für externe Lautsprecher
13
4. Audio-Ausgangsanschluss
5. DisplayPort-Ausgangsanschluss
14 6. Touch-Pen-Adapterbuchse
7. USB 1-Buchse
8. LAN-Anschluss
15
9. D-Sub1-Eingangsanschluss
16
10. DisplayPort-Eingangsanschluss
11. HDMI1-Eingangsanschluss
17
12. Audio1 Eingangsanschluss
13. USB 2-Buchse
14. D-Sub2-Eingangsanschluss
15. HDMI2-Eingangsanschluss
16. HDMI3-Eingangsanschluss
17. Audio2 Eingangsanschluss
9 10 11 12
