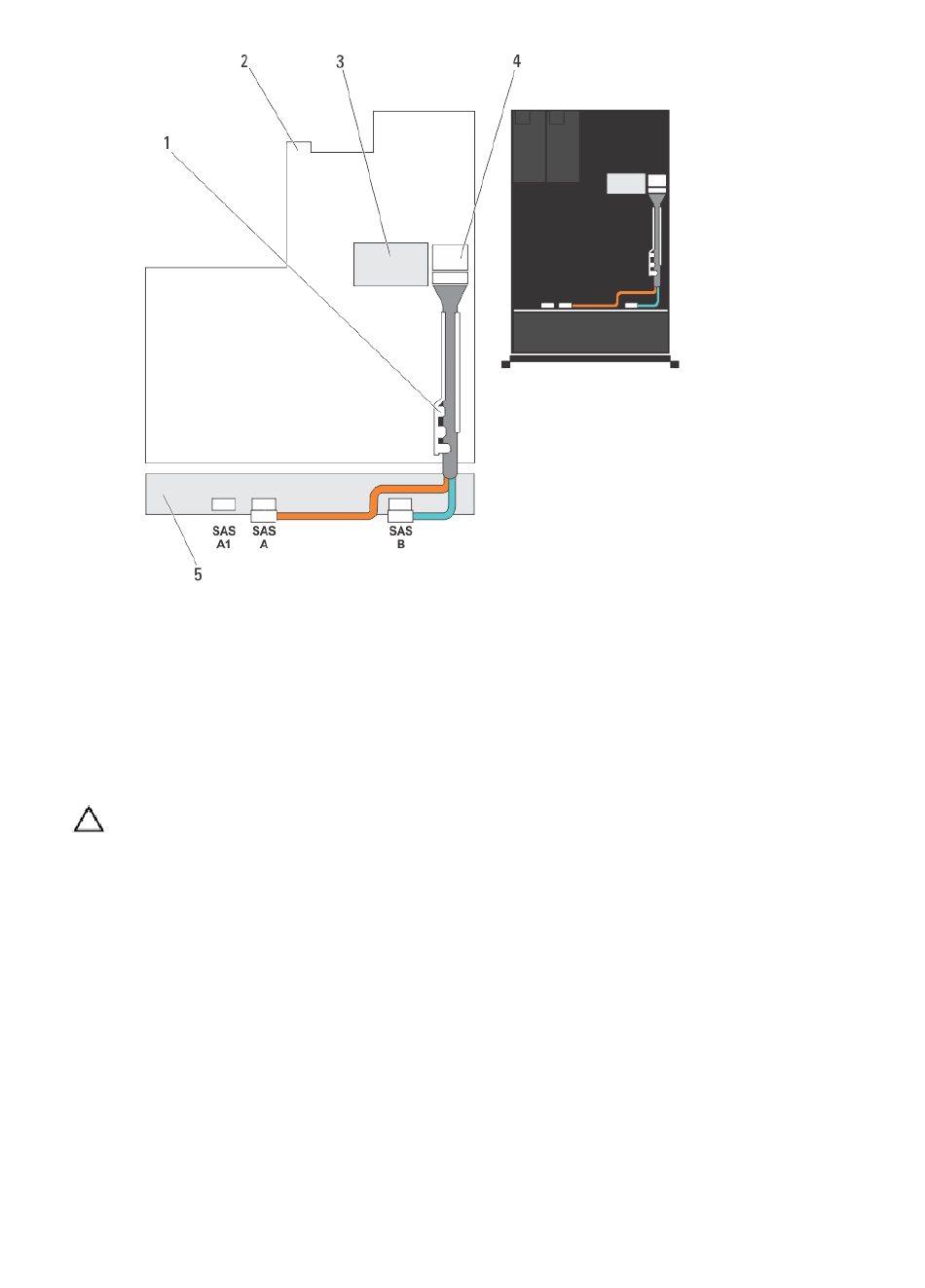

Figure 40. Schéma de câblage—Fond de panier SAS (x12) de 3,5 pouces
1. Support de fixation des câbles
2. Carte système
3. Carte contrôleur de stockage intégrée
Installation du fond de panier des disques durs
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance
agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de
votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et
d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre
garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
1.
Utilisez les crochets à la base du châssis comme guide pour aligner le fond de panier des disques durs.
2.
Enfoncez le fond de panier des disques durs jusqu'à ce que les pattes de dégagement s'enclenchent.
3.
Branchez le(s) câble(s) de données SAS, de transmission et d'alimentation au fond de panier.
4.
Réinstallez l'assemblage de ventilation.
5.
Réinstallez le carénage de refroidissement.
6.
Installez les disques durs à leur emplacement d'origine.
7.
Refermez le système.
8.
Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont
connectés.
84
4. Connecteur SAS sur la carte système
5. Fond de panier SAS
