BEDIENUNGSANLEITUNG
DMX-Color-Changer
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d'emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO

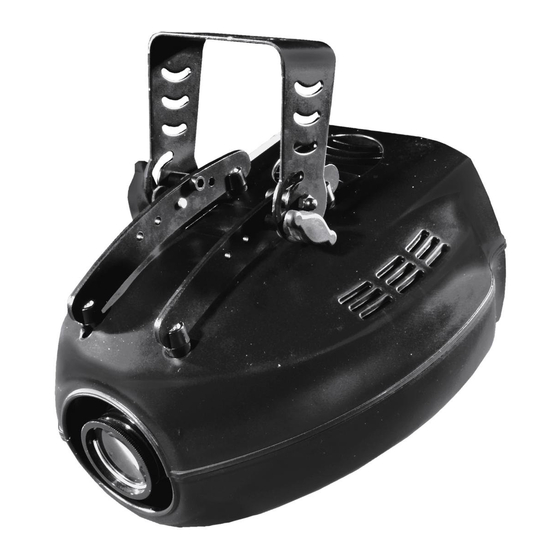

TC-150
©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.

Publicité

Table des Matières
loading

Manuels Connexes pour EuroLite TC-150

Sommaire des Matières pour EuroLite TC-150

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO TC-150 DMX-Color-Changer © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Page 2: Table Des Matières

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG..........................7 Features ................................. 7 Geräteübersicht.............................. 7 INSTALLATION ..............................8 Lampeninstallation/Lampenwechsel ......................8 Lampenjustierung............................9 Überkopfmontage............................10 Master/Slave-Betrieb............................ 11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........11 Adressierung des Projektors ........................
  • Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/52 00026408.DOC, Version 1.3...

  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE TC-150 entschieden haben. Sie haben hiermit ein lei- stungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den TC-150 aus der Verpackung.
  • Page 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.

  • Page 6: Bestimmungsgemäße Verwendung

    GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen.

  • Page 7: Gerätebeschreibung

    • Strobe-Effekt mit variabler Geschwindigkeit (1-7 Blitze/Sek.) • DMX-Steuerung über jeden handelsüblichen Controller • Belegt 3 DMX-Kanäle • Musikgetaktet über eingebautes Mikrofon • 3 hochwertige Steppermotoren • Passender EUROLITE Controller: DMX Operator Geräteübersicht (1) Hängebügel (2) Feststellschraube (3) Objektivlinse/Fokus (4) Gehäuse (5) Gehäuseschrauben...

  • Page 8: Installation

    (8) Netzanschluss (9) Sicherungshalter (10) Gehäuseschrauben (11) DIP-Schalter (12) Kontroll-LED (13) DMX-Ausgangsbuchse (14) DMX-Eingangsbuchse (15) Lampensystem INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine der folgenden Lampen: OSRAM HCI-T150/NDL PRO 6000h 150W G12 Best.-Nr.

  • Page 9: Lampenjustierung

    Vor dem Wechseln der Lampe diese unbedingt erst abkühlen lassen (ca. 10 Minuten) und das Gerät allpolig von der Netzspannung trennen (Netzstecker ziehen). Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hin- weise des Lampenherstellers. Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein.

  • Page 10: Überkopfmontage

    Überkopfmontage Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen.

  • Page 11: Master/Slave-Betrieb

    Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des TC-150 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem...

  • Page 12: Adressierung Des Projektors

    Startadresse z. B. auf 4 definieren belegt der Projektor die Steuerkanäle 4 bis 6. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der TC-150 korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere TC-150 auf eine Adresse definiert, arbeiten sie synchron.

  • Page 13: Anschluss Ans Netz

    Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der TC-150 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist nach ca. 20 Sekunden betriebsbereit.

  • Page 14: Dmx-Protokoll

    DMX-Protokoll Steuerkanal 1 - Farbrad DMX-Wert Eigenschaft 0-17 Offen/weiß 18-35 36-53 Gelb 54-71 Violett 72-89 Grün 90-107 Orange 108-125 Blau 126-143 Pink 144-161 Hellgrün 162-179 Hellblau 180-197 Orange/gelb 198-215 Hellgelb 216-233 Magenta 234-251 Farbmischung (rot mit blau) 252-255 Farbmischung (gelb mit grün) Steuerkanal 2 - Goborad DMX-Wert Eigenschaft...

  • Page 15: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.

  • Page 16: Sicherungswechsel

    PHILIPS CDM-T 150W/830 G12 3000K Best.-Nr. 91014045 OSRAM HSD 150/70 G-12 7000K 2000h Best.-Nr. 89101910 EUROLITE DMX Operator 192 Kanal Best.-Nr. 70064520 EUROLITE DMX Scan Control 192 Kanal Best.-Nr. 70064525 Wizard-512 USB DMX-Software + Interface Best.-Nr. 51860102 Wizard-1024 USB DMX-Software + Interface Best.-Nr. 51860110 FUTURELIGHT DES-3 Abschlusstecker 3-pol Best.-Nr.

  • Page 17: Introduction

    - pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE TC-150. You will see you have acquired a powerful and versatile device. Unpack your TC-150.
  • Page 18 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.

  • Page 19: Operating Determinations

    OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation.

  • Page 20: Description Of The Device

    • Strobe-effect with adjustable speed (1-7 flashes/sec.) • DMX-control via every standard DMX-controller • 3 DMX-control-channels required • Sound-controlled via built-in microphone • 3 high-quality stepping-motors • Suitable EUROLITE controllers: DMX Operator Overview (1) Mounting bracket (2) Fixation screw (3) Objective-lens/Focus...

  • Page 21: Installation

    (8) Power supply (9) Fuseholder (10) Housing screws (11) DIP-switches (12) Control LED (13) DMX-Out socket (14) DMX-In socket (15) Lamp system INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off! Unplug from mains before! For the installation, you need one of the following lamps: OSRAM HCI-T150/NDL PRO 6000h 150W G12 Best.-Nr.

  • Page 22: Lamp Adjustment

    During the installation do not touch the glass-bulbs bare-handed! Please follow the lamp manufacturer's notes! Do not install lamps with a higher wattage! Lamps with a higher wattage generate temperatures the device was not designed for. Damages caused by non-observance are not subject to warranty. Procedure: Step 1: Unscrew the fixation screws X, Y of the lamp system and carefully remove it from the housing.
  • Page 23 The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. The operator has to make sure that safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test.

  • Page 24: Master/Slave-Operation

    The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the TC-150 you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices.

  • Page 25: Addressing

    The starting address is defined as the first channel from which the TC-150 will respond to the controller. If you set, for example, the address to channel 4, the TC-150 will use the channel 4 to 6 for control. Please make sure that you don’t have any overlapping channels in order to control each TC-150 correctly and independently from any other fixture on the DMX data link.

  • Page 26: Operation

    Turn the objective-lens for adjusting the focus in order to obtain a sharp projection. Stand Alone operation In the Stand Alone mode, the TC-150 can be used without controller. You can do without a controller as the TC-150 features a built-in microphone, which provides automatic sound control.

  • Page 27: Cleaning And Maintenance

    Control channel 3 - Shutter, strobe DMX-value Feature 0-14 Shutter closed 15-29 Open 30-250 Strobe-effect with increasing speed 251-255 Open CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.

  • Page 28: Replacing The Fuse

    PHILIPS CDM-T 150W/830 G12 3000K No. 91014045 OSRAM HSD 150/70 G-12 7000K 2000h No. 89101910 EUROLITE DMX Operator 192 Kanal No. 70064520 EUROLITE DMX scan control 192 channels No. 70064525 Wizard-512 USB DMX-Software + Interface No. 51860102 Wizard-1024 USB DMX-Software + Interface No. 51860110 FUTURELIGHT DES-3 DMX-terminator 3-pin No.

  • Page 29: Introduction

    - transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE TC-150. Vous êtes en possession d'un effet lumineux puissant aux possibilités multiples. Sortez le TC-150 de son emballage.
  • Page 30 Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur. La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à...

  • Page 31: Emploi Selon Les Prescriptions

    Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules. RISQUE DE MAL! Ne jamais regarder directement à la source de lumière, parce que des personnes sen- sibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)! Tenir les enfants et les novices éloignés de l'appareil.

  • Page 32: Description De L'appareil

    • Occupe 3 canaux de contrôle DMX • Contrôlé par le son grâce au microphone intégré • 3 moteurs pas à pas de haute qualité • Contrôleur approprié d'EUROLITE: DMX Operator Aperçue des parties (1) Lyre de fixation (2) Vis de la lyre (3) Objectif/Foyer (4) Boîtier...

  • Page 33: Installation

    (8) Alimentation (9) Porte-fusible (10) Vis de boîtier (11) Interrupteurs DIP (12) DEL de contrôle (13) Sortie DMX (14) Entrée DMX (15) Système de lampe INSTALLATION Installer/Remplacer la lampe DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! Pour l'installation, vous avez besoin d'une lampe comme ci-dessus: OSRAM HCI-T150/NDL PRO 6000h 150W G12...

  • Page 34: Ajustage De La Lampe

    Ne jamais manipuler l'ampoule directement avec les doigts. Veuillez respecter les instructions du fabricant. Ne pas utiliser des ampoules d’une puissance supérieure, la température dègagée par celles-ci étant trop haute pour cet appareil. En cas de non respect de cette consigne, la garantie n’est plus valable. Procédure: Pas 1: Dévissez les vis de fixation X, Y du système de lampe et retirez-le.
  • Page 35 Pendant le montage, l’adaptation et le démontage, la présence inutile dans le secteur de surfaces de mouvement, sur des ponts d’illumination, sous des places de travail surélevées ainsi que près d’autres aires de danger est interdite. L’entrepreneur doit s'assurer que la sécurité technique et la sécurité des machines, des installations soient examinées par des experts avant de mettre l'installation en service ou avant de mettre en service autre fois après des changements essentiels.

  • Page 36: Opération Master/Slave

    Opération Master/Slave L'operation master/slave permet de synchroniser plusieurs appareils etant contrôlés par l'appareil master. Au dos de l'appareil, vous pouvez trouver une douille XLR (DMX Out) et une prise XLR (DMX In) pour connecter plusieurs appareils. Sélectez l’appareil à contrôler les effets lumineux. Cet appareil travail comme appareil master et contrôle tous les autres appareils slave connectés à...

  • Page 37: Codage Du Projecteur

    4, le TC-150 occupera les canaux 4 à 6. Assurez-vous qu'il n' y ait pas de canaux entrelacés pour assurer un contrôle correct et indépendant d'autres appareils DMX. Lorsque deux ou plus projecteurs TC-150 sont codés à la même adresse initiale, ils fonctionneront synchronement.

  • Page 38: Maniement

    Ajuster le foyer en tourner l'objective pour obtenir une projection claire. Opération Stand Alone En mode Stand Alone, vous pouvez utiliser le TC-150 sans contrôleur. Le mouvement de rayons est contrôlé par le microphone integré, donc on n'a pas besoin de contrôleur.

  • Page 39: Nettoyage Et Maintenance

    Canal de contrôle 3 - Shutter, strobe Valeur DMX Caractéristique 0-14 Shutter fermé 15-29 Ouvert 30-250 Effet stroboscopique à vitesse croissante 251-255 Ouvert NETTOYAGE ET MAINTENANCE L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l’épreuve de réception.

  • Page 40: Remplacer Le Fusible

    N° d'art. 91014045 OSRAM HSD 150/70 G-12 7000K 2000h N° d'art. 89101910 EUROLITE DMX Operator 192 canaux N° d'art. 70064520 EUROLITE DMX scan control 192 canaux N° d'art. 70064525 Wizard-512 USB DMX-Software + Interface N° d'art. 51860102 Wizard-1024 USB DMX-Software + Interface N°...

  • Page 41: Introducción

    -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE TC-150. Verá que ha adquirido un aparato potente y versátil. Desembale su TC-150. INSTRUCCIONES DE SEGURIDAD ¡PRECAUCIÓN!

  • Page 42: Instrucciones De Manejo

    Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato. Este aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I con voltaje y frecuencia indéntico como indicado en el aparato.
  • Page 43 Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc. Efectos de luz no son diseñados para un uso permanente. Considere Vd. que pausas de operación aumentan la vida de su aparato. No agite el aparato. Evite hacer excésiva fuerza durante la instalación y el manejo del aparato. Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está...

  • Page 44: Descripción Del Aparato

    • Se requieren 3 canales de control DMX • Controlado por el sonido mediante microfono incorporado • 3 motores paso a paso de alta calidad • Controlador adecuado de EUROLITE: DMX Operator Descripción de las partes (1) Lyra de montaje (2) Tornillo de fijación...

  • Page 45: Instalación

    INSTALACIÓN Instalar/Reemplazar la lámpara ¡PELIGRO DE MUERTE! ¡Instale la lámpara únicamente con el aparato desenchufado! ¡Desenchufe-lo de la corriente! Para la instalación, Vd. necesita una de las lámparas siguientes: OSRAM HCI-T150/NDL PRO 6000h 150W G12 Best.-Nr. 91201794 Topspot HIT 150W G-12 6000h 4200K nw Best.-Nr.

  • Page 46: Montaje Por Encima De La Cabeza

    Ajuste de la lámpara El sistema de portalámparas está ajustado en la fábrica. Como las lámparas de los fabricantes diferentes son diferentes, puede ser necesario de reajustar la posición del sistema de portalámparas. Enciende la lámpara, abre el shutter y la iris, coloque la intensidad del dimmer a 100 % y foca el rayo en una superficie plana (pared).

  • Page 47: Operación Master/Slave

    En el modoMaster/Slave se puede sincronizar algunos aparatos que estén controlados por el aparato "Master". En el panel trasero del TC-150 hay un casquillo XLR incorporado (DMX Out) y una clavija XLR incorporada (DMX In) para conectar algunos aparatos. Seleccione el aparto responsable para el control de los efectos. Este aparato funciona como aparato "Master"...

  • Page 48: Direccionamiento Del Proyector

    Por ejemplo, si Vd. ajuste la dirección de comienzo a 4, el proyector ocupa los canales 4 hasta 6. Por favor, asegúrese de que los canales de control no se entrelazan, para que el TC-150 funcione correctamente y independientemente de otros aparatos de la cadena DMX. Los proyectores con la misma dirección de comienzo funcionarán sincronizadamente.

  • Page 49: Alimentación

    Efectos de luz no deben ser conectados a dimming-packs. OPERACIÓN Tras la conexión del aparato a la red, el TC-150 comienza a funcionar. Durante el Reset, los motores se ajustan y el aparato está listo para ser usado en aproximadamente 20 segundos.

  • Page 50: Protocolo Dmx

    Protocolo DMX Canal de control 1 - Rueda de colores Valor DMX Caracteristica 0-17 Abierto/blanco 18-35 Rojo 36-53 Amarillo 54-71 Violeta 72-89 Verde 90-107 Naranja 108-125 Azul 126-143 Pink 144-161 Verde claro 162-179 Azul claro 180-197 Naranja/amarillo 198-215 Amarillo claro 216-233 Magenta 234-251...

  • Page 51: Limpieza Y Mantenimiento

    LIMPIEZA Y MANTENIMIENTO El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año.

  • Page 52: Reemplazar El Fusible

    PHILIPS CDM-T 150W/830 G12 3000K Referencia 91014045 OSRAM HSD 150/70 G-12 7000K 2000h Referencia 89101910 EUROLITE DMX Operator 192 Kanal Referencia 70064520 EUROLITE DMX scan control 192 canales Referencia 70064525 Wizard-512 USB DMX-Software + Interface Referencia 51860102 Wizard-1024 USB DMX-Software + Interface Referencia 51860110 FUTURELIGHT DES-3 Clavija terminación 3-p...
