ECOFOREST ECO III Manuel D'installation Et Maintenance page 81

 
B


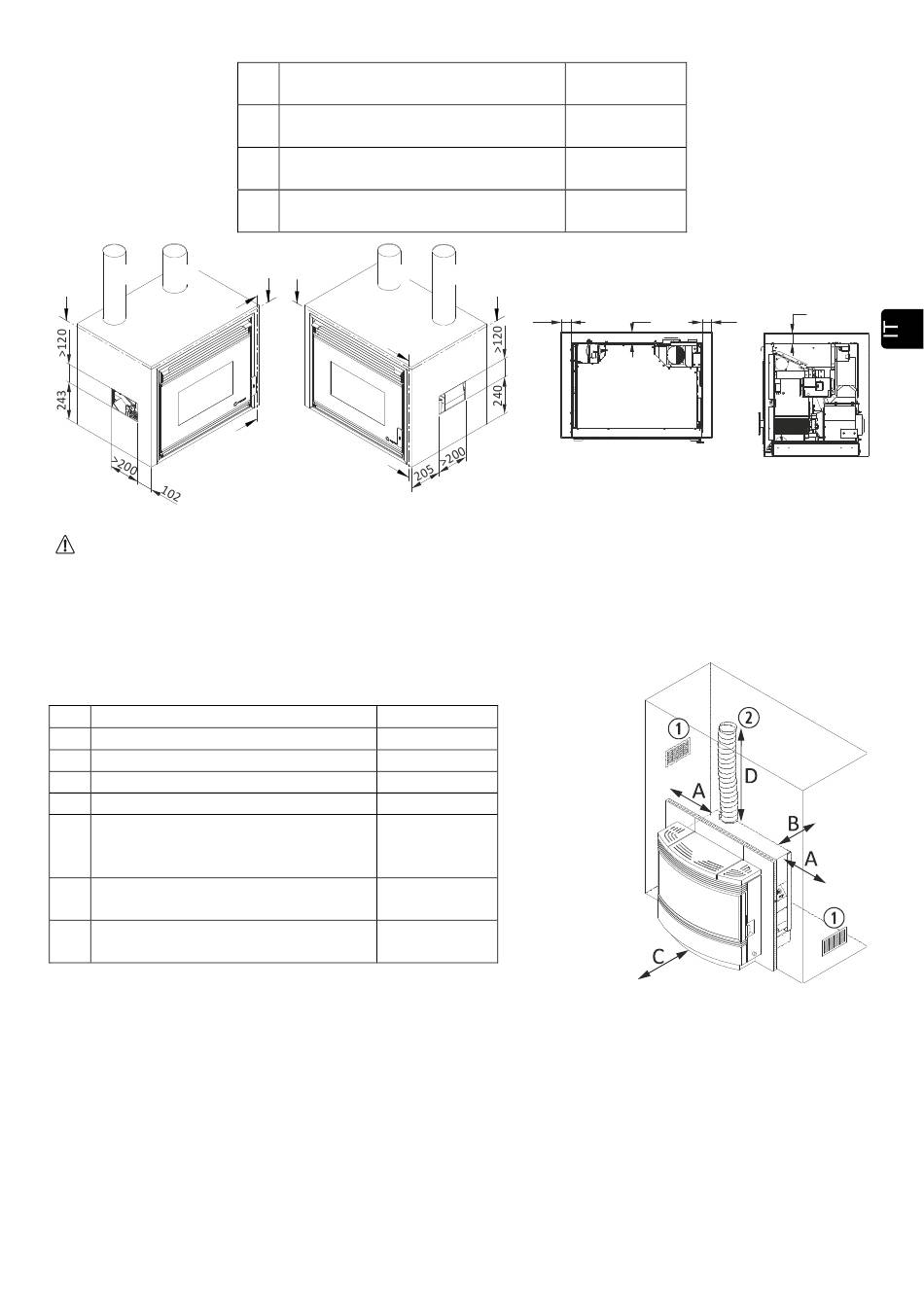

Ecoforest garantisce il corretto funzionamento della stufa solo nel rispetto delle dimensioni e della
posizione delle griglie di ventilazione.
Se l'installazione non consente di rispettare la posizione delle griglie di ventilazione, devono essere prese in
considerazione le misure standard degli impianti da incasso (figura 7), al fine di evitare temperature
eccessive sulla scheda elettronica e sul sensore di temperatura. Si raccomanda che una delle griglie si trovi
all'altezza della CPU per facilitare il raffreddamento e la revisione della stessa.
A Parete laterale 'infiammabile'.
A Parete laterale 'non infiammabile'.
B Parte posteriore della stufa.
C Porta aperta e profondità stufa.
D Copertura.

Griglia di ventilazione. OBBLIGATORIO.
ubo di uscita gasi isolato all'inerno

dell'incasso. OBBLIGATORIO.
Canalizzazione dell'aria di convezione

termicamente isolata. OBBLIGATORIO
4.14. Per incassare i modelli ECO III è necessario avvitare delle staffe al pavimento (  ) e successivamente fissarle
con le viti dalla parte anteriore (  ).
Zona efficace griglia lato sinistro.

OBBLIGATORIO.
Zona efficace griglia lato destro.

OBBLIGATORIO.
Tubo di uscita gasi isolato all'inerno

dell'incasso. OBBLIGATORIO .
Canalizzazione dell'aria di convezione

termicamente isolata. OBBLIGATORIO.
 
B
B
C
C
C
C
≥ 650 mm
≥ 420 mm
≥ 80 mm
Vedere misure
≥ 500 mm
superficie
netta 456 cm2
x 4 griglie
Ø80mm.
Ø100mm.
INCASSARE LA STUFA ECO I INSERT ED ECO II.
≥ 200x120mm
≥ 200x120mm
Ø80mm
Ø100mm
SEZIONE B-B
B
50

Figura 6
80
SEZIONE C-C
50
50 50
Figura 7
