RIVESTIMENTO CERAMICA

VERSIONE CON FIANCHI E TOP IN
fig. 1
CERAMICA
Fig. 1
C

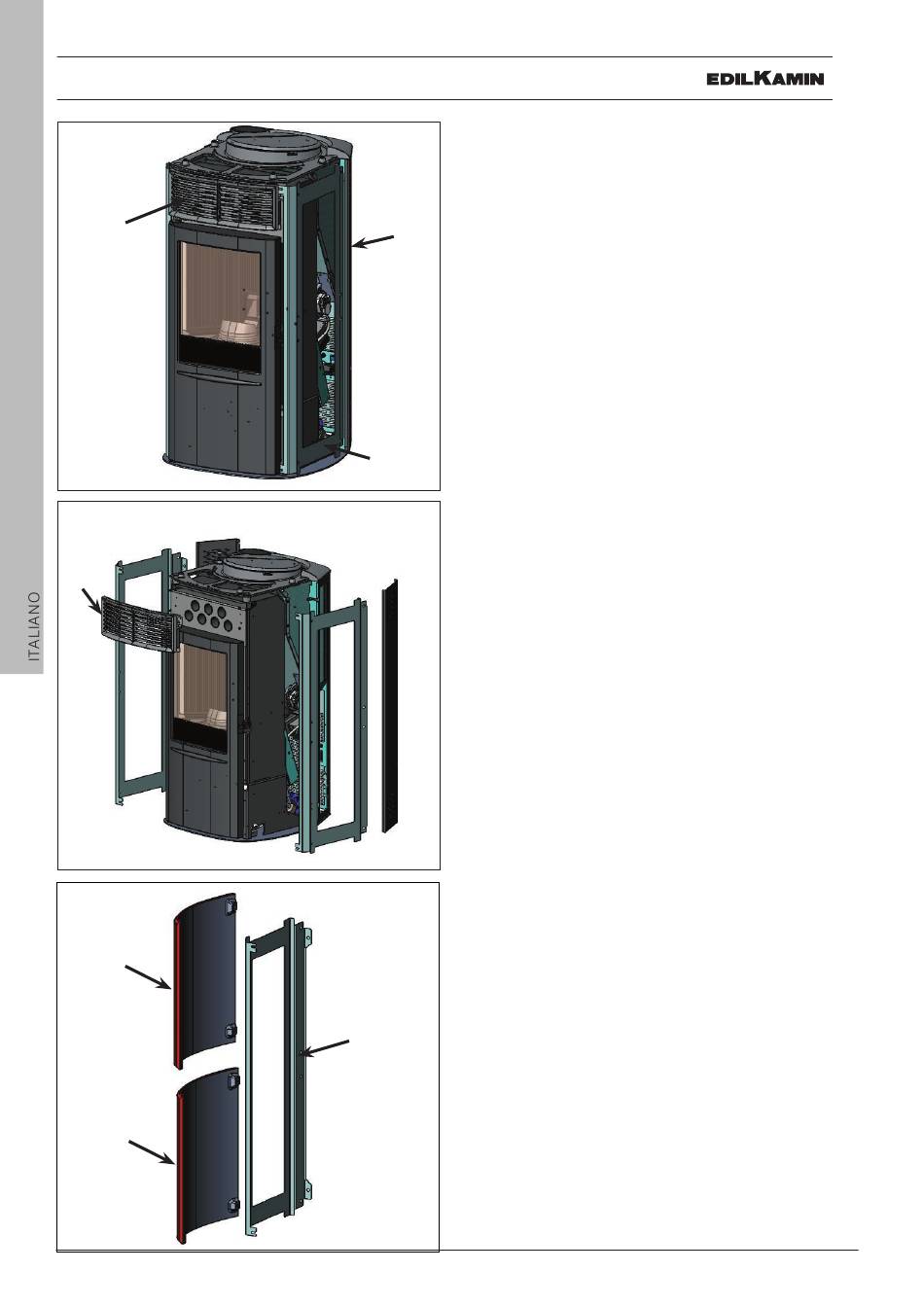

La stufa viene consegnata (fig. 1) con i seguenti com-
A
ponenti esterni già montati:
• fianchi laterali posteriori metallici (A)
• telai metallici per il fissaggio degli elementi laterali in
ceramica (B)
• griglia superiore in ghisa (C).
I pezzi sottoindicati sono invece imballati a parte.
• n° 4 elementi laterali in ceramica (D - fig. 3)
• n° 1 elemento superiore orizzontale in ceramica (E -
fig. 7)
B
• n° 1 top in ceramica (F - fig. 9)
• n° 16 perni zigrinati M4
• n° 16 rondelle M5
A
fig. 2
• n° 4 gommini (M)
• n° 4 rondelle in ottone
A • n° 2 viti T.E. M6x10
C
Per il montaggio procedere come segue:
Fig. 2
Rimuovere i due fianchi laterali posteriori metallici (A)
fissati alla struttura mediante viti.
12
B
Smontare i telai metallici (B) allentando le viti.
Rimuovere la griglia superiore (C) in ghisa fissata alla
struttura mediante viti.
B
fig. 3
D
Fig. 3
Applicare sui telai metallici (B) gli elementi verticali in
ceramica (D), utilizzando i fori previsti ed i perni zigrina-
ti M4 in dotazione.
B
D
INSTALLATORE
