Installation De L'unité Extérieure; Pour Fournir Le Drainage - Rotex RRLQ004CAV3 Manuel D'installation

b
(mm)
a Hauteur maximale des chutes de neige
b Kit en option EKFT008CA

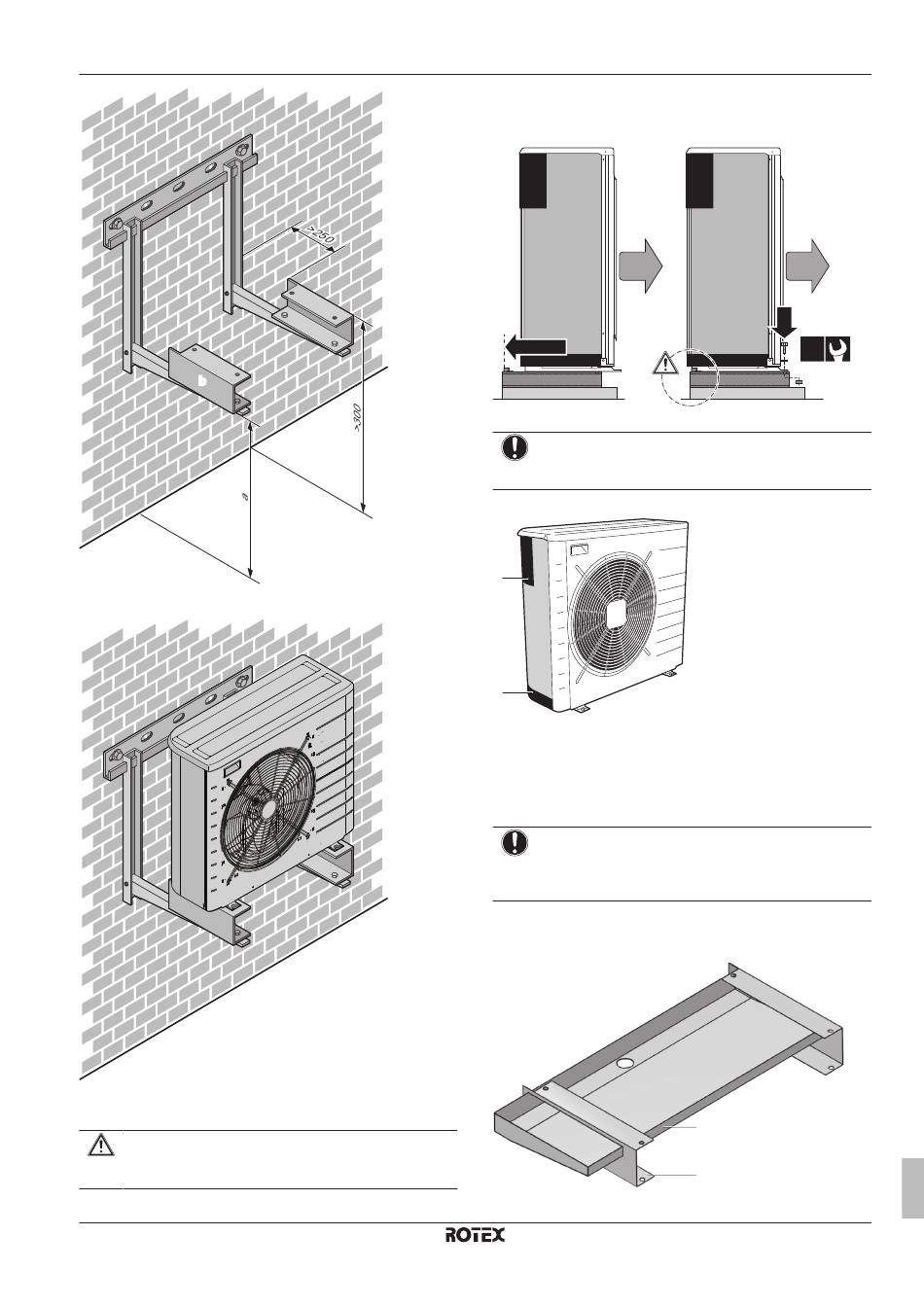

3.2.2 Installation de l'unité extérieure
ATTENTION
NE RETIREZ PAS le carton de protection avant que l'unité
soit installée correctement.
RRLQ004~008CAV3
ROTEX HPSU basse température Bi-bloc
4PW74444-1B – 2016.02
1 Soulevez l'unité extérieure comme indiqué dans la section
"2.1.1 Retrait des accessoires de l'unité extérieure" à la
2 Installez l'unité extérieure comme suit:
a
1
a Sortie d'air
REMARQUE
Le support DOIT être aligné sur la partie arrière de la
poutre en U.
3 Retirez le carton de protection et la feuille d'instructions.
b
a
a Carton de protection
b Feuille d'instructions
3.2.3

Pour fournir le drainage

Veillez à ce que l'eau de condensation puisse être évacuée
correctement.
REMARQUE
Si les orifices de drainage de l'unité extérieure sont
bloqués, prévoyez un espace d'au moins 300 mm sous
l'unité extérieure.
Un kit de bac de récupération complémentaire (EKDP008CA) peut
être utilisé pour récupérer l'eau de drainage. Le kit de bac de
récupération est composé des éléments suivants:
a Bac de récupération
3 Installation
page 3.
a
2
2×
a
b
Manuel d'installation
5
