Installation du e-B@x

Montage du e-B@x

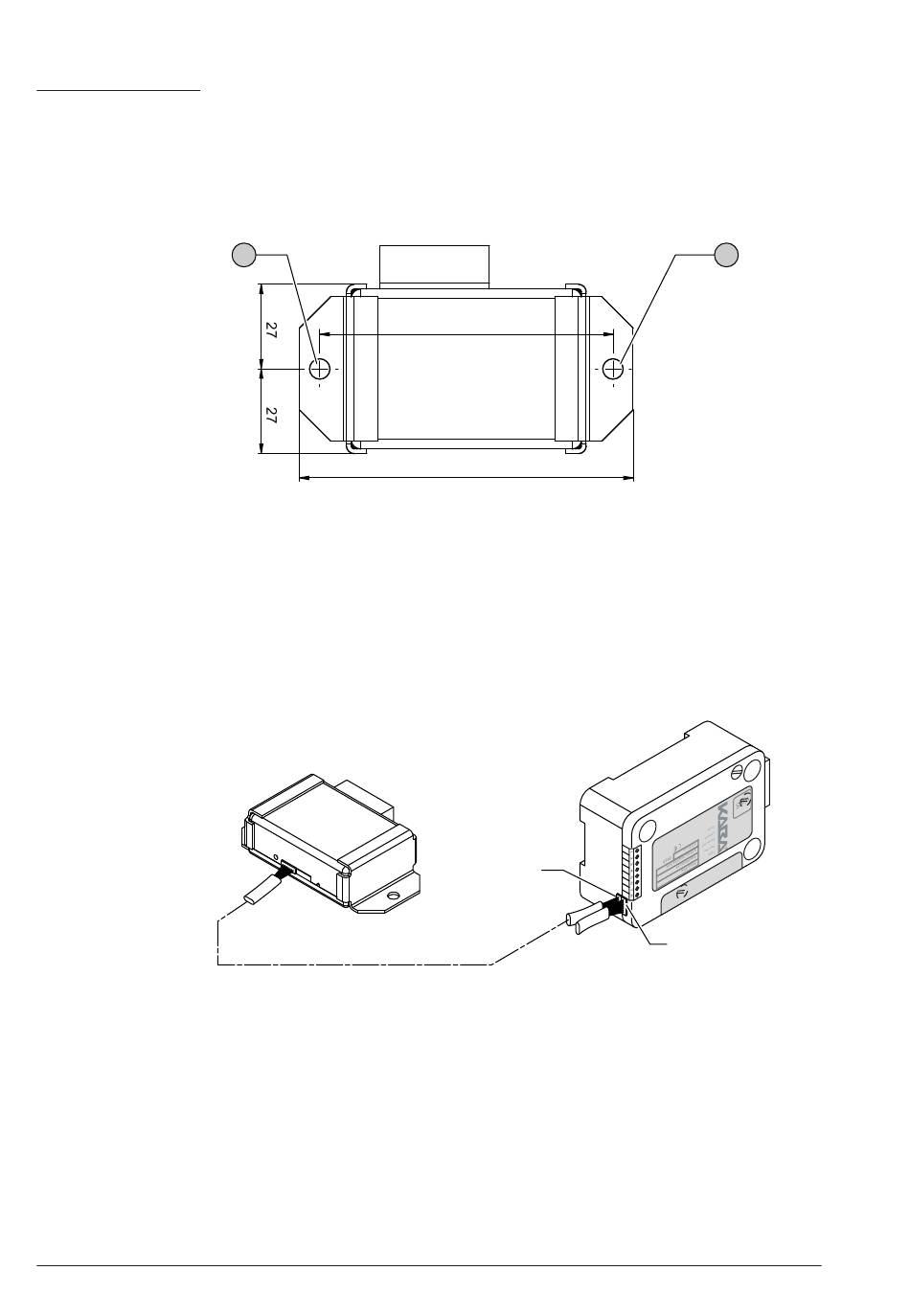

1. Marquez les deux trous de fixation (A) selon l'illustration ci-dessous ou à
l'aide du gabarit ( Gabarit e-B@x à la page 93).
2. Percez les trous de fixation Ø5mm. Ebavurez. Taraudez à M6.
3. Fixez le e-B@x au moyen des 2 vis M6x10 de connecteur incluses (on peut
également utiliser des vis inch équivalentes).
Connexion du câble
4. Vérifiez la position correcte du connecteur; ensuite, reliez soigneusement
le câble de connexion e-B@x inclus à l'un des connecteurs du e-B@x et au
connecteur „X1" ou „X2".
