Axessor IP
4.4
Installation de la serrure
Montage de la serrure

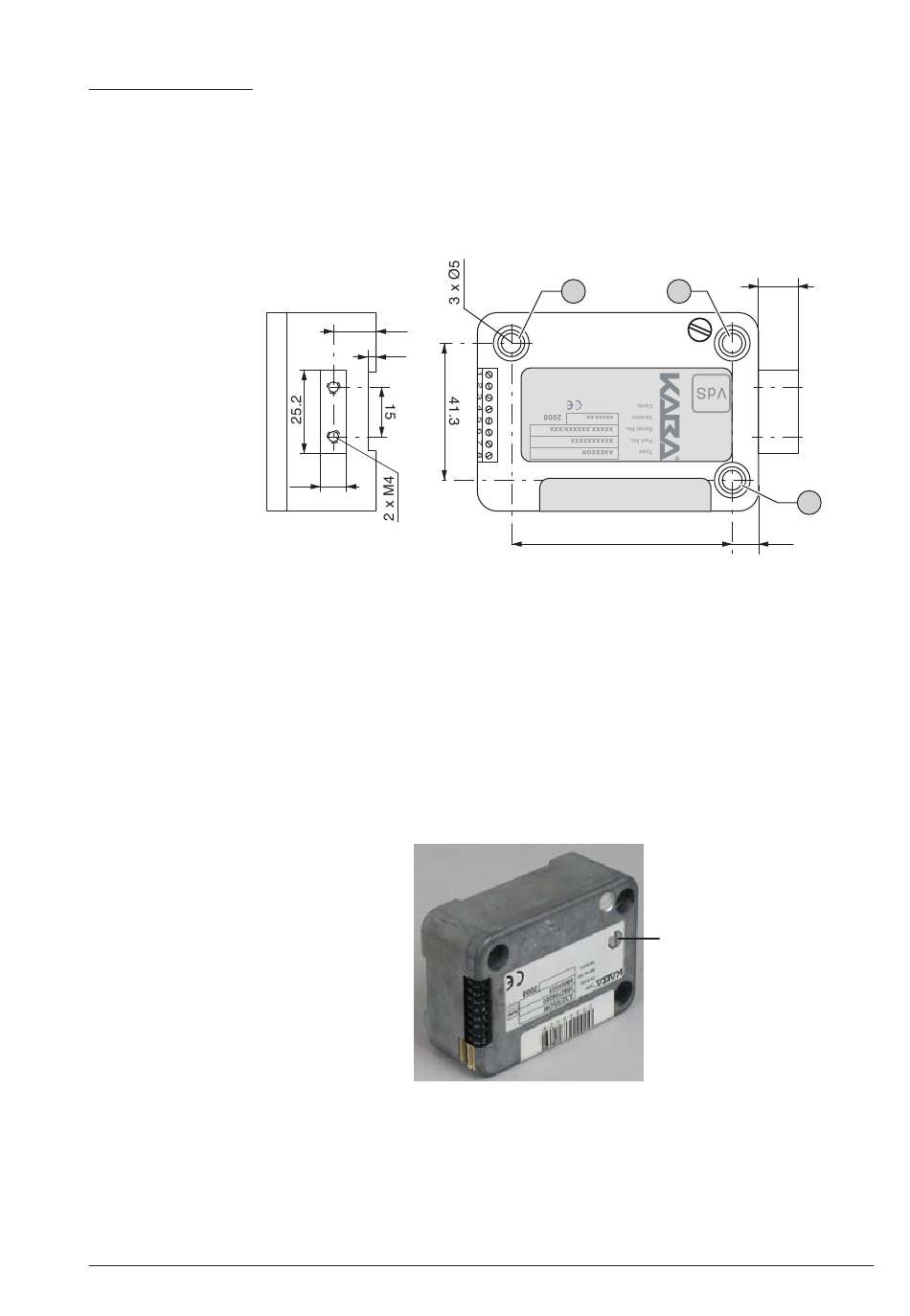

1. Marquez les 3 trous de fixation (A) selon l'illustration ou à l'aide du gabarit (
Gabarit de serrure à la page 92).
2. Percez les trous de Ø5mm. Ebavurez. Tarauder à M6.
3. Fixez la serrure au moyen des 3 vis M6x10 (on peut également utiliser des
vis inch équivalents).
Assurez-vous que les têtes de vis reposent convenablement sur l'épau-
lement contrefraisé dans le boîtier! Veillez à conserver l'espace libre du
dégagement prévu sous la serrure pour le système de refermeture ou le
câble de connexion!
4. Retirez la vis d'arrêt (B) logée sous le logo VdS si la fonction pêne demi-tour
est désirée.
Veuillez noter que ce mode d'utilisation annule l'homologation VdS!
Manuel d'utilisation
Sous réserve de modification sans préavis
13
2.5
7.8
A
A
66.7
B
A21-L-13-02_Axessor_IP_Manual_FR
11.5
A
7.9
