4.6

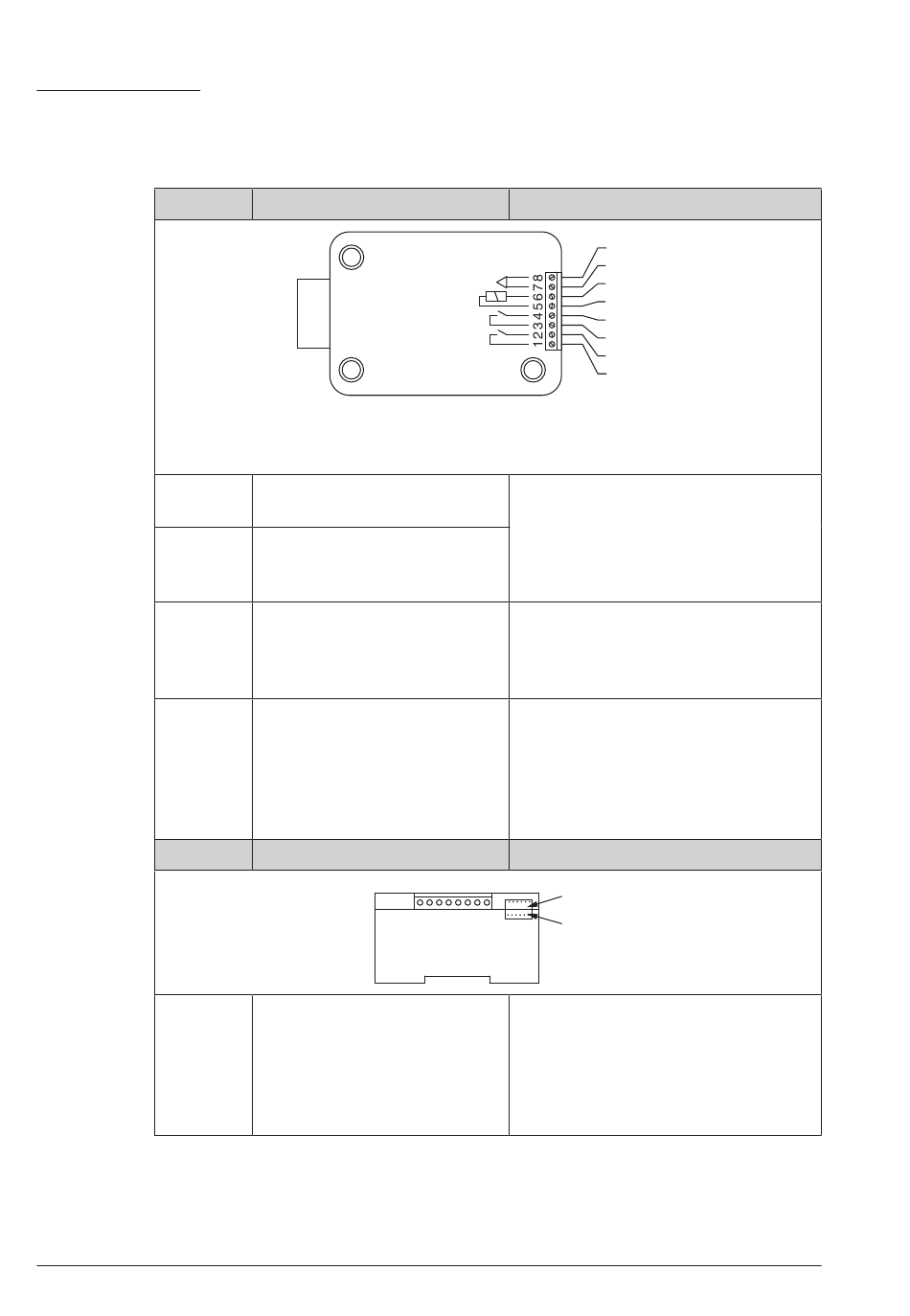

Raccordements externes à la serrure
Au besoin, vous pouvez raccorder des signaux externes au bornier à vis de la
serrure. Consultez le tableau ci-dessous et les exemples de connexion ci-après.
Borne
1 / 2
3 / 4
5(–) / 6(+)
7 / 8
Prise
X1, X2
A21-L-13-02_Axessor_IP_Manual_FR
Page 24
Description
Remarque: fonctions et polarité peuvent être modifiées avec le
logiciel de programmation AS 284 livrable en option.
Sortie 2
standard: serrure ouvert
Sortie 1
standard: alarme sous
contrainte
Entrée 1
standard: non assigné
blocage à distance,
optional:
ou blocage asservi
Entrée 2
standard: non assigné
optional: programmable avec
le logiciel de programmation
AS 284
Description
Connecteur pour le raccorde-
ment à l'unité de commande
ou au e-B@x ou
pour le raccordement de
l'alimentation
Charge admissible / Remarques
30 VDC/2A, 50 VAC/0.5A
avec charge résistive.
Relais avec contacts de travail sans
potentiel (NO–normalement ouvert).
12 VDC (min. 20mA)
N'appliquez aucune tension –
contact sans potentiel uniquement!
Recommandation: utilisez un micro-
rupteur équipé de contacts plaqués or
pour 12 VDC/50mA (p.ex. „séries DB"
de Cherry)
Charge admissible / Remarques
X1
1 2 3 4 5 6 7 8
X2
Utilisez le câble de connexion inclus.
Utilisez exclusivement l'alimentation
Axessor d'origine, disponible comme
accessoire en option.
Sous réserve de modification sans préavis
Axessor IP
IN2
GND
IN1+
IN1-
OUT1 A
OUT1 B
OUT2 A
OUT2 B
