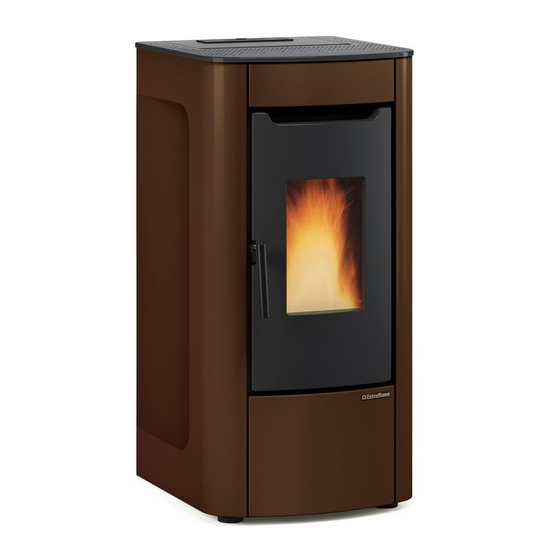

- Page 1 MANUEL UTILISATEUR POÊLES À PELLET SABRY MADE ITALY design & production 004280571 - Rev 000...
- Page 2 APPLIQUER ÉTIQUETTE DONNÉES TECHNIQUES FRANCAIS...
-
Page 3: Table Des Matières
MISES EN GARDE ......................................4 SÉCURITÉ .......................................... 4 ENTRETIEN ORDINAIRE ....................................6 INSTALLATION ........................................7 CONSIGNES POUR L’ENTRETIEN ........................................... 7 DÉTAILS SABRY ........................................ 9 POSITIONNEMENT DU POÊLE ..................................10 NOTES POUR LE FONCTIONNEMENT CORRECT ............................10 RÉARMEMENT DU THERMOSTAT À BULBE .....................................10 FUSIBLE ..................................................10 PELLET ET CHARGEMENT .................................... -
Page 4: Mises En Garde
Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter – en toute sécurité – de la merveilleuse sensation que procure la chaleur de la flamme. - Page 5 L’APPAREIL ET EN AVOIR COMPRIS LES DANGERS INHÉRENTS.L'UTILISATION DU GÉNÉRATEUR PAR DES PERSONNES (Y COMPRIS LES ENFANTS) AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES ET MENTALES RÉDUITES, OU DES PERSONNES INEXPÉRIMENTÉES EST INTERDITE À MOINS QU'UNE PERSONNE RESPONSABLE DE LEUR SÉCURITÉ NE LES SURVEILLE ET LES INSTRUISE. Š...
-
Page 6: Entretien Ordinaire
SÉCURITÉ POURRAIENT SE DÉCLENCHER, PROVOQUANT AINSI L’ARRÊT DU GÉNÉRATEUR. SI CELA SE VÉRIFIE, CONTACTER LE SERVICE D’ASSISTANCE TECHNIQUE ET SURTOUT NE PAS DÉSACTIVER LES SYSTÈMES DE SÉCURITÉ. Š EN CAS D'INCENDIE DU CONDUIT DE FUMÉE, SE MUNIR D'EXTINCTEURS POUR ÉTOUFFER LES FLAMMES OU APPELER LES POMPIERS. Š... -
Page 7: Installation
INSTALLATION GÉNÉRALITÉS Les branchements évacuation des fumées et hydraulique doivent être effectués par un personnel qualifié qui doit délivrer une attestation de conformité d'installation selon les normes nationales. L'installateur doit remettre au propriétaire ou à la personne qui le représente, conformément à la loi en vigueur, la déclaration de conformité... - Page 8 En présence d'appareils à gaz de type B à fonctionnement intermittent, non destinés au chauffage, il faut effectuer une ouverture d'aération et/ou de ventilation. Les prises d'air doivent répondre aux exigences suivantes : Š être protégées par des grilles, grillages métalliques, etc., sans en réduire la section utile nette ; Š...
-
Page 9: Détails Sabry
DÉTAILS SABRY Sortie air ambiant Réservoir à pellet On/Off Fusible Accès chambre de combustion et Alimentation 230V Réarmement thermostat à bulbe tiroir à cendres Capteur ambiant Entrée de série Sortie de fumées arrière Entrée thermostat Ecran Entrée de l'air comburant supplémentaire... -
Page 10: Positionnement Du Poêle
POSITIONNEMENT DU POÊLE Pour un fonctionnement correct du produit, il est recommandé de le positionner à l'aide d'un niveau, de manière à ce qu'il soit parfaitement horizontal. NOTES POUR LE FONCTIONNEMENT CORRECT Couvercle réservoir pellet Pour un fonctionnement correct du poêle à pellet, il est nécessaire de respecter les indications suivantes : Durant le fonctionnement du poêle, mais aussi pendant son utilisation, toutes les portes (réservoir pellet, porte, tiroir à... -
Page 11: Pellet Et Chargement
PELLET ET CHARGEMENT Les pellets sont fabriqués en soumettant à une pression très élevée la sciure, c'est-à-dire les déchets de bois pur (sans vernis), produits par les scieries, les menuiseries et autres activités liées à l'usinage et à la transformation du bois. Ce type de combustible est absolument écologique puisqu'il n'utilise aucune colle pour qu'il reste compact. -
Page 12: Télécommande
TÉLÉCOMMANDE La télécommande permet de régler les principales fonctions du poêle. Transmetteur Sélectionner modalité ventilation Écran Blocage clavier On/off poêle (maintenez pendant 3 secondes) Degrés celsius / fahrenheit En appuyant sur la touche une fois il est possible Réglage puissance d'activer ou de désactiver le chrono Réglage du retard de l'extinction. -
Page 13: Icônes Télécommande
ICÔNES TÉLÉCOMMANDE Modalité ventilation sélectionnée : Activation chrono Clignotant CONFORT LED allumée = actif Allumé AUTO LED éteinte = désactivé Indique la transmission du signal radio Allumée = communication radio en cours Retard extinction configuré Éteinte = absence de communication radio Batterie déchargée Touches bloquées... -
Page 14: Panneau De Commandes
PANNEAU DE COMMANDES VISUALISATION DES DIVERS POUR ACCÉDER BOUTON MESSAGES DE TEXTE AU MENU ON/OFF RÉGLAGE CONFIGURATION PUISSANCE DE TEMPÉRATURE FONCTIONNEMENT LÉGENDE ICÔNES Indique la présence d'une alarme. Indique l'état de la programmation hebdomadaire Éteinte : indique l'absence d'alarmes Éteinte : désactivée. Allumée : indique la présence d'une alarme Allumée : activée. -
Page 15: Menu Général
MENU GÉNÉRAL Revenir en arrière - quitter Parcourir paramètres : suivant (3) ; précédent (2) Modifier données configuration : augmentation (4) ; diminution (5) Confirmer - accès au Menu AIR AMBIANCE EASY SETUP CHRONO HABILITATION PRG1 PRG2 RÉGLAGES DATE-HEURE PRG3 LANGUE PRG4 ÉCRAN... -
Page 16: Configurations Pour Le Premier Allumage
CONFIGURATIONS POUR LE PREMIER ALLUMAGE Une fois branché le câble d'alimentation dans la partie arrière du poêle, mettre l'interrupteur, toujours placé à l'arrière, dans la position (I). L'interrupteur placé à l'arrière du poêle sert à donner la tension à la carte du poêle. Le poêle reste éteint et le panneau affiche une première page-écran avec la mention OFF. -
Page 17: Fonctionnement Et Logique
FONCTIONNEMENT ET LOGIQUE ALLUMAGE Après la vérification des points susmentionnés, appuyer sur la touche 1 pendant trois secondes pour allumer le poêle. Pour la phase d'allumage, 15 minutes sont à disposition pour vérifier la présence de la flamme. Lorsque la température de contrôle est atteinte, le poêle interrompt la phase d'allumage et passe en DEMARRAGE. -
Page 18: Air Ambiance
AIR AMBIANCE Ce menu permet de définir la vitesse du moteur de ventilation frontale. Modes : (COMFORT, AUTO). En sélectionnant le mode COMFORT, la vitesse de la ventilation frontale est réduite par rapport au mode AUTO. La ventilation frontale est normalement désactivée quand le produit est à la puissance minimale, une fois que les conditions adéquates de température sont garanties. -
Page 19: Chrono
CHRONO Cette fonction permet de programmer l'allumage et l'arrêt du poêle automatiquement. Le CHRONO est par défaut désactivé. Le chrono permet de programmer 4 créneaux horaires par jour, à utiliser pour tous les jours de la semaine. Dans chaque créneau horaire, il est possible de configurer l'heure d'allumage et d'arrêt, les jours d'utilisation du créneau horaire programmé, la température souhaitée et la puissance. - Page 20 EXEMPLE CHRONO HORAIRES/CRÉNEAUX SUPERPOSÉS CRÉNEAU HORAIRE 02:00 08:00 16:30 23:00 SET PUISSANCE 02:00 08:00 16:30 23:00 SET THERMOSTAT 22° 18° 02:00 08:00 16:30 23:00 start 02:00 Créneau horaire 1 puissance 3 - SET THERMOSTAT 22°C stop 23:00 start 08:00 Créneau horaire 2 puissance 1 - SET THERMOSTAT 18°C stop 16:30 fonctionnement poêle...
-
Page 21: Réglages
RÉGLAGES • DATE-HEURE • LANGUE VOIR CHAPITRE : CONFIGURATIONS PREMIER ALLUMAGE • DEGREES ECRAN Ce menu permet de régler l'intensité lumineuse de l'écran. Les valeurs possibles varient de OFF, 1 à 20. Sur OFF, le rétro-éclairage de l'écran est à l'intensité maximale et s'éteint après un retard de 60 secondes. Le rétro-éclairage se rallume en appuyant sur une touche ou si le poêle est en défaut. -
Page 22: Thermostat Supplémentaire
THERMOSTAT SUPPLÉMENTAIRE N.B. : L'INSTALLATION DOIT ÊTRE EFFECTUÉE PAR UN TECHNICIEN AUTORISÉ Il existe la possibilité de contrôler par thermostat un local adjacent à la chambre où a été placé le poêle : il suffit de connecter un thermostat en suivant la procédure décrite au point suivant (il est conseillé de positionner le thermostat mécanique en option à une hauteur du sol d'environ 1,50 m). -
Page 23: Easy Control
EASY CONTROL La fonction permet de choisir parmi deux valeurs : Š OFF (désactivé - par défaut) Š ON (activé) L’activation (EASY CONTROL = ON) est conseillé en cas de formation excessive de résidus de combustion et en cas de phénomènes de condensation dans le conduit de fumée durant le fonctionnement à... -
Page 24: Nettoyage Et Entretien
POUR CONNAITRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM NETTOYAGE ET ENTRETIEN TOUJOURS SUIVRE LES INDICATIONS AVEC LE MAXIMUM DE SÉCURITÉ ! Š S'assurer que la fiche du cordon d'alimentation est enlevée car le générateur pourrait avoir été programmé pour s'allumer. - Page 25 BRASIER ET CHAMBRE DE COMBUSTION : Š Aspirer les résidus présents dans le brasier Š Ôter complètement le brasier de son logement ; Š Aspirer la cendre du logement du brasier, du culot de la bougie et de la chambre de combustion. Š...
- Page 26 COMPARTIMENT CENDRE AMOVIBLE : Š Retirer le compartiment à cendre et le vider dans un contenant dédié. PIÈCES FRÉQUENCE EN JOURS* BRASIER (UTILISATEUR) CHAMBRE DE COMBUSTION (UTILISATEUR) COMPARTIMENT À CENDRES AMOVIBLE** (UTILISATEUR) RACCORD EN « T »/ CONDUIT DE FUMÉE (TECHNICIEN HABILITÉ) * Utilisation moyenne de 8h à...
-
Page 27: Entretien Courant À Effectuer Par Les Techniciens Autorisés
POUR CONNAITRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM ENTRETIEN COURANT À EFFECTUER PAR LES TECHNICIENS AUTORISÉS L'entretien courant doit être effectué au moins une fois par an. Étant donné que le générateur utilise le pellet comme combustible solide, il requiert une intervention annuelle de maintenance courante, qui doit être effectuée par un Technicien habilité, en utilisant uniquement des pièces de rechange d'origine. - Page 28 POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM LES IMAGES SONT DONNÉES A TITRE D'EXEMPLE. Moteur fumées (démontage et nettoyage et conduit de fumée et « T »), nouveau joint aux endroits prévus Joints, réservoir pellet, inspections, tiroir à cendres et porte (remplacer et appliquer le silicone aux endroits prévus) Chambre de combustion et échangeur (nettoyage total) y compris le nettoyage du culot de la bougie...
-
Page 29: Affichages
AFFICHAGES ECRAN CAUSE Générateur éteint START La phase de start est en cours PRECHARGE PELLET Le chargement continu du pellet est en cours durant l'allumage ALLUMAGE La phase dédiée à l'allumage est en cours DÉMARRAGE La phase de préparation est en cours TRAVAIL La phase de fonctionnement normal est en cours MODUL... -
Page 30: Élimination
ÉLIMINATION INFORMATIONS RELATIVES À LA GESTION DES DÉCHETS D'APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES CONTENANT DES PILES ET DES ACCUMULATEURS Ce symbole présent sur le produit, sur les piles, sur les accumulateurs, sur l'emballage ou sur la documentation de référence, indique que le produit et les piles ou les accumulateurs ne doivent pas être collectés, récupérés ou éliminés avec les déchets domestiques au terme de leur vie utile. - Page 31 FRANCAIS...
- Page 32 EXTRAFLAME S.p.A. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com MADE ITALY design & production POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE CONTACTER VOTRE REVENDEUR OU CONSULTER LE SITE WWW.LANORDICA-EXTRAFLAME.COM...
