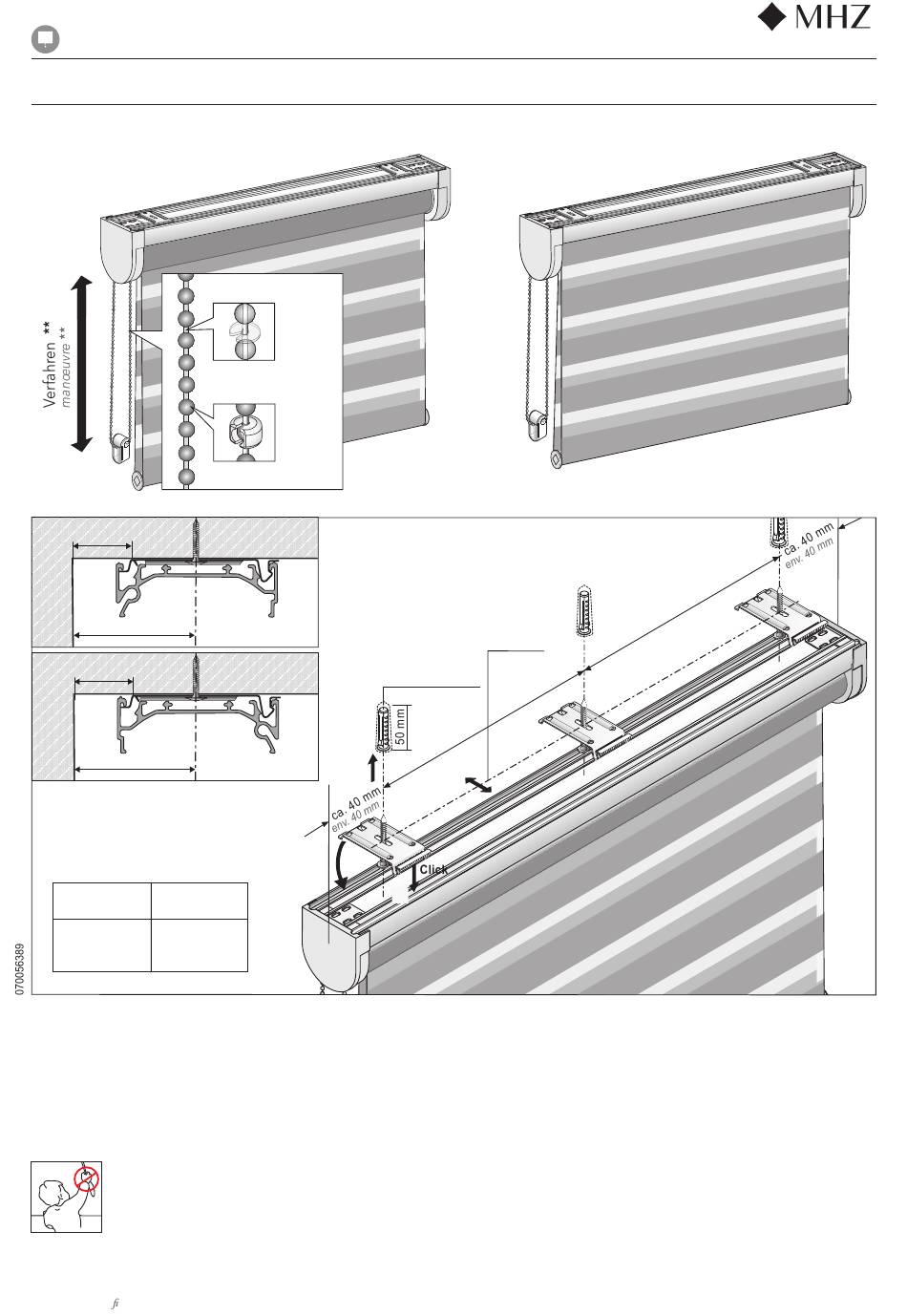

Montage- und Bedienungsanleitung I Notice de montage et mode d´emploi
LOOK_2
04-1621
CLICK
*
min. 28 mm
57 mm
min. 28 mm
57 mm
Breite
Anzahl Träger
lageur
quantité support
bis
à
- 1000 mm
3
bis
à
- 2000 mm
4
bis
à
- 2600 mm
5
Achtung: Die Montageanleitung zur Montage und Inbetriebnahme unseres Produktes richtet sich ausschließlich an die qualifizierte Fachkraft,
die über versierte Kenntnisse in folgenden Bereichen verfügt: Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften,
Umgang mit Leitern, Handhabung und Transport von großen Anlagen, Umgang mit Werkzeug und Maschinen, Einbringung von Befestigungsmitteln,
Inbetriebnahme und Betrieb des Produktes. Bei Verwendung von Hilfsmitteln (Leitern, Bohrmaschinen usw.) zur Installation und Pflege unseres
Produkts unbedingt Sicherheitshinweise der Hersteller beachten.
Attention : Les instructions de montage et de mise en service de nos produits s'adressent exclusivement à du personnel qualifié disposant des connaissances
indispensables dans les domaines suivants : protection sur le lieu de travail, sécurité de fonctionnement et prévention des accidents, manipulation
d'échelles, manipulation et transport de pièces encombrantes et lourdes, manipulation d'outils et de machines, mise en place du matériel de fixation,
mise en service et exploitation du store. En cas d'utilisation d'échelles, de perceuses etc. pour l'installation ou l'entretien de nos stores, veuillez
impérativement respecter les conseils de sécurité et les notices des fabricants.
* Mit Sicherheitsspannvorrichtung zur Kindersicherheit (im Standardlieferumfang) s. S. 4
Achtung: Einbaurichtung und Kettenspannung beachten. Korrekte Position muss regelmäßig kontrolliert werden und bei Bedarf nachjustiert werden.
* Avec dispositif de sécurité enfant par tension de la chaînette de manoeuvre (compris dans la livraison standard) voir p. 4.
Attention : respecter le sens de montage du dispositif et vérifier la tension de la chaînette. Effectuer un contrôle régulier du positionnement
et réajuster si nécessaire.
** Bitte Behang nur entsprechend der Anlagenhöhe verfahren.
** Ajuster la manipulation de la chaînette en fonction de la hauteur du store.
Technische Änderungen vorbehalten, Ausgabe 07.2018
Sous réserve de modi cations techniques, édition 07.2018
Bei Bedarf montieren
Monter en cas de besoin
Kunststoffkette
Chaînette en plastique
Behang hinter der Welle
Metallkette
Enroulement intérieur
Chaînette métallique
Behang hinten
Tissu derrière
Behang vorn
Tissu devant
1.
2.
*
*
ausrichten
aligner
Bohrung ø 6 mm
perçage ø 6 mm
3.
Behang vor der Welle
Enroulement extérieur
1
