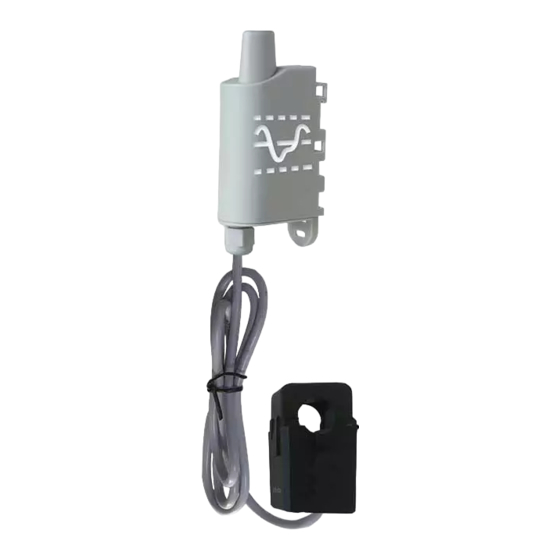

sigfox RC1 ANALOG
Transceiver Analog/Digital Interface
Ce Guide utilisateur s'applique à partir des versions logicielles suivantes :
This User Guide applies from the following firmware versions:
Version RTU : V01.01.01
Version APP : V01.03.04
Adeunis
283 rue Louis Néel - Parc Technologique Pré Roux
38920 CROLLES - France
www.adeunis.com
Guide utilisateur / User Guide
Version 2.0.1

Publicité

Table des Matières
loading

Manuels Connexes pour ADEUNIS Sigfox RC1 ANALOG

Sommaire des Matières pour ADEUNIS Sigfox RC1 ANALOG

  • Page 1 RC1 ANALOG Transceiver Analog/Digital Interface Guide utilisateur / User Guide Version 2.0.1 Ce Guide utilisateur s’applique à partir des versions logicielles suivantes : This User Guide applies from the following firmware versions: Version RTU : V01.01.01 Version APP : V01.03.04 Adeunis 283 rue Louis Néel - Parc Technologique Pré...
  • Page 2 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 Préambule / Preamble / Präambel / Preambolo / Preámbulo • Ce guide décrit les fonctionnalités du produit adeunis®. Il explique les modes de fonctionnement du produit et la manière de le confi gurer. •...

  • Page 3: Table Des Matières

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 TABLE DES MATIERES FRANCAIS INFORMATIONS PRODUITS ET REGLEMENTAIRES PRÉSENTATION DU PRODUIT 1.1. Description générale 1.2. Encombrement 1.3. Carte électronique 1.4. Spécifications Techniques 1.4.1 Caractéristiques générales 1.4.2 Autonomie 1.4.3 Caractéristiques des interfaces physiques 1.4.4...
  • Page 4 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 ENGLISH PRODUCTS AND REGULATORY INFORMATION PRODUCT PRESENTATION 1.1. General description 1.2. Dimensions 1.3. Electronic card 1.4. Technical Specifications 1.4.1 General characteristics 1.4.2 Autonomy 1.4.3 Physical interface characteristics 1.4.4 Sensor compatibility PRODUCT OPERATION 2.1.

  • Page 5: Francais

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 FRANCAIS Page of 86...

  • Page 6: Informations Produits Et Reglementaires

    Ce document et l’utilisation de toute information qu’il contient, est soumis à l’acceptation des termes et conditions Adeunis. Adeunis ne donne aucune garantie sur l’exactitude ou l’exhaustivité du contenu de ce document et se réserve le droit d’apporter des modifi cations aux spécifi cations et descriptions de produit à tout moment sans préavis.
  • Page 7 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 Déclaration UE de Conformité Nous Adeunis 283 rue LOUIS NEEL 38920 Crolles, France 04.76.92.01.62 www.adeunis.com Déclarons que la DoC est délivrée sous notre seule responsabilité et fait partie du produit suivant : Modèle produit :...
  • Page 8 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 INTRODUCTION Tous les droits de ce manuel sont la propriété exclusive de adeunis®. Tous droits réservés. La copie de ce manuel (sans l’autorisation écrite du propriétaire) par impression, copie, enregistrement ou par tout autre moyen, la traduc- tion de ce manuel (complète ou partielle) pour toute autre langue, y compris tous les langages de programmation,...
  • Page 9 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 RECOMMANDATIONS ENVIRONNEMENTALES Tous les matériaux d’emballage superfl us ont été supprimés. Nous avons fait notre possible afi n que l’emballage soit facilement séparable en trois types de matériaux : carton (boîte), polystyrène expansible (matériel tampon) et poly- éthylène (sachets, feuille de protection en mousse). Votre appareil est composé de matériaux pouvant être recyclés et réutilisés s’il est démonté par une fi rme spécialisée. Veuillez observer les règlements locaux sur la manière de...
  • Page 10 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 RECOMMANDATIONS D’USAGE • Avant d’utiliser le système, vérifi ez si la tension d’alimentation fi gurant dans son manuel d’utilisation corres- pond à votre source. Dans la négative, consultez votre fournisseur. • Placez l’appareil contre une surface plane, ferme et stable. •...

  • Page 11: Présentation Du Produit

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 PRÉSENTATION DU PRODUIT NOTE IMPORTANTE : le démarrage du sigfox RC1 ANALOG ne peut se faire que grâce à un aimant. Description : • Le sigfox RC1 ANALOG d’adeunis® est un émetteur radio prêt à l’emploi permettant de transformer tout type de capteur 0-10V ou 4-20mA en un capteur communicant sans-fil.

  • Page 12: Encombrement

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 1.2. Encombrement Valeurs en millimètres 1.3. Carte électronique Antenne interne Module RF Batterie interne Port USB pour configuration produit Borniers à vis pour connexion capteurs Page of 86...

  • Page 13: Spécifications Techniques

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 1.4. Spécifications Techniques 1.4.1 Caractéristiques générales Paramètres Valeur Tension d’alimentation 3.6V nominal Alimentation Version pile amovible : SAFT LS14500 Courant maximum 90mA Température de fonctionnement -25°C / +70°C Dimensions 105 x 50 x 27mm Poids Boîtier...
  • Page 14 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 1.4.3.02 Interfaces 0-10V Le schéma de principe des interfaces 0-10V est le suivant : Valeurs absolues maximum Unité Tension d’entrée minimum Tension d’entrée maximum Caractéristiques électriques Unité Tension d’entrée minimum Tension d’entrée maximum...

  • Page 15: Compatibilité Capteurs

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 Caractéristiques électriques Unité Tension minimum d’entrée Tension maximum d’entrée Résistance d’entrée équivalente kΩ Fréquence d’entrée Consommation de courant niveau µA d’entrée HAUT Consommation de courant niveau µA d’entrée BAS 1.4.4...

  • Page 16: Fonctionnement Du Produit

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 FONCTIONNEMENT DU PRODUIT 2.1. Modes de fonctionnement NOTE IMPORTANTE : adeunis® utilise le format de données Big-Endian Le produit dispose de plusieurs modes de fonctionnement : MODE PARC Présence d’un aimant sur le produit >6s...

  • Page 17: Mode Repli

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 2.1.4 Mode REPLI Le produit entre dans ce mode très basse consommation suite à la détection d’un niveau de batterie trop faible. Dans ce mode le produit se réveille toutes les 5 secondes pour faire clignoter 2 fois la LED rouge.

  • Page 18: Transmission Sur Dépassement De Seuil

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 2.2.2 Transmission sur dépassement de seuil Le produit permet la détection de dépassement de seuil (haut et bas) pour chaque capteur selon le schéma suivant : Produit en veille Période...
  • Page 19 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 Explication des seuils et hystérésis : high threshold High threshold - high threshold hysteresis Sensor value Low threshold + low threshold hysteresis Low threshold Low alarm Low alarm disabling enabling High alarm High alarm...

  • Page 20: Transmission Sur Événement Suite Déclenchement Entrée Tor

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 S324 Décimal 1 200 La valeur du seuil haut de la voie A est : 1 200 000x10=12 000 000nA soit 12mA S325 Décimal La valeur de l’hystérésis du seuil haut de la...
  • Page 21 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 Exemple : Registre Codage de la valeur Valeur Résultat S301 Décimal Mode événementiel S320 Hexadécimal 0x02 Voie A configurée pour un capteur 4-20mA S322 Hexadécimal 0x01 Voie B configurée pour un capteur 0-10V S321 Hexadécimal 0x1C Voie A : Pas de détection de seuils Détection d’évènement sur entrée TOR sur...

  • Page 22: Mode Test

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 2.2.4 Mode TEST Ce mode permet à l’utilisateur de réaliser des essais du produit plus rapidement en réduisant les échelles de temps du mode production et en modifiant le comportement des LEDS. Il est obtenu en positionnant le registre S306 à la valeur 2 en mode COMMANDE. Une fois sorti du mode COM- MANDE, le produit reprend le comportement applicatif précédemment défini mais avec les changements suivants...

  • Page 23: Configuration Du Produit

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 CONFIGURATION DU PRODUIT La configuration du produit au travers du port micro-USB peut désormais se faire de deux manières : via l’IoT Configurator (application à l’interface conviviale) soit par envoi de commandes AT. Pour ouvrir le boitier du produit se reporter au paragraphe 5.1. ATTENTION : le branchement du câble USB est consommateur d’énergie et a un impact non négli- geable sur l’autonomie du produit.

  • Page 24: Mode Commande

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 3.2.2 Mode commande Utiliser un terminal port COM pour communiquer avec le produit. Nous utilisons le soft terminal port COM HER- CULES disponible en téléchargement gratuit à l’adresse suivante : http://www.hw-group.com/products/hercules/index_en.html...

  • Page 25: Commande At

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 sation. 3.2.3 Commande AT Une commande débute avec les 2 caractères ASCII : « AT », suivis d’un ou plusieurs caractères et données (voir ci-après la syntaxe des commandes AT disponibles sur le modem).

  • Page 26: Description Des Registres

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 3.3. Description des registres A la mise sous tension le produit fonctionne selon la dernière configuration sauvegardée (configuration usine si c’est la première mise sous tension, ou si cette configuration n’a pas été changée). La commande de modification ATS<n>=<m> permet de modifier le contenu des registres : ; <n> représentant le numéro du registre et <m> la valeur à assigner. Cette dernière est soit une valeur décimale soit une valeur hexa- décimale en cohérence avec la colonne « Codage » des tableaux ci-après.
  • Page 27 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 S321 Configuration du com- Hexadé- Défaut 0x10 portement événemen- cimal Bits 0 à 1 : Déclenchement sur seuil tiel de la voie A • 0 = Aucun • 1 = Bas uniquement •...

  • Page 28: Registres Réseau

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 S327 Valeur de l’hystérésis Décimal Défaut : 0 seuil Bas voie A Pour un capteur 4-20mA : • Unité : x 10nA • Valeurs Min/Max : 0 à 1 600 000 Exemple : si S327=200 000, l’hystérésis du seuil bas...

  • Page 29: Description Des Trames

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 DESCRIPTION DES TRAMES 4.1. Trames montantes (uplink) Toutes les trames montantes du produit vers le réseau (uplink) ont toujours une taille de 11 octets. 4.1.1 Octets fixes Les deux premiers octets de la trame sont systématiquement dédiés pour indiquer le code de la trame et le statut comme présenté...

  • Page 30: Trames D'information Sur La Configuration Du Produit

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 4.1.2 Trames d’information sur la configuration du produit Suite à la réception d’une trame descendante (downlink) avec le code 0x01 ou lors du passage en mode exploita- tion (sortie du mode PARC ou COMMANDE), la trame suivante (0x10) représentant la configuration applicative du produit est transmise :...

  • Page 31: Trame D'information Sur La Configuration Du Réseau

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 Dans l’exemple en gris cela donne : • Octets 2 à 4=0x0927C0=600 000 en décimal : registre 326, la valeur du seuil bas pour la voie A est : 600 000x10=6 000 000nA soit 6mA •...

  • Page 32: Trame De Vie (Keep Alive)

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 4.1.4 Trame de vie (keep alive) Cette trame (0x30) est émise uniquement dans le mode évènement à la fréquence définie par le registre 300. Code Status PAYLOAD 0x30 Cf Status Type Valeur lue sur le capteur voie Type Valeur lue sur le capteur voie capteur capteur...

  • Page 33: Synthèse Des Conditions D'envoi Des Trames Montantes

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 Code Status PAYLOAD 0x42 Cf Status S320 Valeur lue sur le capteur voie S322 Valeur lue sur le capteur voie 0x42 0xA2 0x02 0x0C3500 0x01 0x4C4B40 Description de la trame : • Octet 2 : type du capteur de la voie A. Configuré par l’utilisateur (registre 320).

  • Page 34: Trame De Demande De La Configuration Du Produit

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 La configuration de la politique d’envoi de demande d’acquittement dans le produit adeunis® diffère selon que le produit est en mode périodique ou événementiel : • En mode périodique :la période de transmission des compteurs d’évènements (registre 301) permet de connaitre le nombre de trames montantes que le produit va envoyer par jour. Ce nombre est divisé par le nombre de trames descendantes par jour (registre 307) et permet de définir le rythme de demande d’acquitte-...

  • Page 35: Trame De Demande De Valeur De Registres Spécifiques

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 Cette trame permet de faire savoir au produit via le réseau qu’il doit émettre de nouveau la trame montante de configuration du réseau (0x20). Code PAYLOAD 0x02 4.2.3 Trame de demande de valeur de registres spécifiques Cette trame (0x40) permet de faire savoir au produit via le réseau qu’il doit émettre les valeurs des registres...
  • Page 36 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 CONFIDX. Par exemple, si CONFID1 = 0x14 (soit 20 en décimal), le transmetteur modifiera la valeur du registre 320. • Octet2 : Valeur à donner à CONF ID1 : dans cet exemple, sa valeur est contenue sur 1 octet • Octet 3 : CONF ID2 (8bits) : indice du registre à modifier. Le registre correspondant est 300 + valeur de CONF IDX. • Octets 4 et 5 : Valeur à donner à CONF ID2 : dans cet exemple, sa valeur est contenue sur 2 octets •...

  • Page 37: Préparation Et Démarrage

    à vis. Les capteurs analogiques nécessitent une alimentation électrique que la batterie du sigfox RC1 ANALOG n’est pas en mesure de fournir. On doit donc alimenter le capteur analogique via une source électrique externe. Page of 86...

  • Page 38: Câblage Des Capteurs Analogique

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 5.4. Câblage des capteurs analogique Exemple de montage capteur(s) Analogique(s) Alimentation électrique Exemple : 10-29V, 100mA (dépendant des besoins du capteur) 4-20mA Voie 1 0-10V 4-20mA Voie 2 0-10V Déclenchement TOR Voie 1...

  • Page 39: Fermeture Du Boîtier

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 5.6. Fermeture du boîtier Une fois les étapes précédentes effectuées, vous pouvez fermer le boiter du sigfox RC1 ANALOG. Procédure : 1. Assurez-vous que le joint d’étanchéité est bien en place sur la semelle 2. Clipser la carte électronique sur la semelle du boîtier. Assurer-vous que le clip de fixation est bien enclenché dans l’ergot de la carte. 3. Insérer la partie supérieure du boîtier. À l’intérieur de cette partie se trouvent des rails de guidage de la carte.

  • Page 40: Démarrage Du Produit Via Aimant

    L’aimant doit être maintenu en position au minimum 6 secondes de sorte à confirmer le démarrage du produit. Lorsque l’aimant est bien détecté, la LED verte s’allume pendant 1 seconde. Une fois que le sigfox RC1 ANALOG valide son démarrage, il émet ses trames de status puis, après le temps de la période d’émission défini, une trame de donnée. Position de l’aimant pour démarrage du produit...

  • Page 41: Installation Et Utilisation

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 INSTALLATION ET UTILISATION 6.1. Positionnement correct des émetteurs Deux règles sont primordiales pour une optimisation des portées radio. • La première consiste à positionner votre produit le plus haut possible.

  • Page 42: Fixation Par Vis

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 Pour retirer celui-ci, tirer vers le bas sur le levier Ergots jusqu’à ce que les ergots de blocage soient face à une partie dégagée et retirer le levier Partie dégagée 6.2.2...

  • Page 43: Fixation Rail-Din

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 6.2.3 Fixation Rail-DIN Ce système, intégré au boîtier, permet de fixer le produit sur un rail standard de 35mm • Pour installer le boîtier, placer les inserts supérieurs sur le rail et abaisser le produit pour le clipser • Pour retirer le produit, tirer le levier de déverrouillage vers le bas et désengager le produit du rail.

  • Page 44: English

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 ENGLISH Page of 86...

  • Page 45: Products And Regulatory Information

    Version APP : V01.03.04 DISCLAIMER This document and the use of any information contained therein, is subject to the acceptance of the adeunis® terms and conditions. They can be downloaded from www.adeunis.com. adeunis® makes no warranties based on the accuracy or completeness of the contents of this document and reserves the right to make changes to specifi cations and product descriptions at any time without notice.
  • Page 46 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 EU Declaration of Conformity Adeunis 283 rue LOUIS NEEL 38920 Crolles, France 04.76.92.01.62 www.adeunis.com Declare that the DoC is issued under our sole responsibility and belongs to the following product:...
  • Page 47 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 INTRODUCTION All rights to this manual are the exclusive property of adeunis®. All rights reserved. Copying this manual (wit- hout written permission from the owner) via printing, copying, recording or by any other means, translating this manual (in full or partially) into any other language, including all programming languages, using any electrical, mechanical, magnetic or optical devices, manually or any by other methods, is prohibited.
  • Page 48 The safety of this product is only guaranteed when it is used in accordance with its purpose. Maintenance should only be carried out by qualifi ed persons. Risk of explosion if the battery is removed with an incorrect type. Contact Adeunis for more information if needed.
  • Page 49 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 RECOMMANDATIONS REGARDING USE • Before using the system, check that the power supply voltage shown in the user manual corresponds to your supply. If it doesn’t, please consult your supplier.

  • Page 50: Product Presentation

    • This product meets the needs of users who need to remotely monitor data of any kind (temperature, pressure, level, humidity, CO², speed, brightness, opening, etc.) • The use of the sigfox protocol allows you to integrate the sigfox RC1 ANALOG into any network that is already deployed.

  • Page 51: Dimensions

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 1.2. Dimensions Values in millimeters 1.3. Electronic card Internal antenna Internal battery RF module sigfox protocol USB port for product configu- ration Screw terminals for connecting sensors Page of 86...

  • Page 52: Technical Specifications

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 1.4. Technical Specifications 1.4.1 General characteristics Settings Value Supply voltage Nominal 3.6V Power supply Removable battery version: SAFT LS14500 Maximum Power 90mA Working temperature -25°C / +70°C Dimensions 105 x 50 x 27mm...
  • Page 53 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 1.4.3.02 Interfaces 0-10V The schematic diagram of the 0-10V interfaces is the following: Absolute maximum values Units Minimum input voltage Maximum input voltage Electrical characteristics Units Minimum input voltage...

  • Page 54: Sensor Compatibility

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 Electrical characteristics Units Minimum input voltage Maximum input voltage Equivalent input resistance kΩ Input frequency High input level current consumption µA Low input level current consumption µA 1.4.4 Sensor compatibility Examples of sensors tested by adeunis®...

  • Page 55: Product Operation

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 PRODUCT OPERATION 2.1. Global Operation Important: adeunis® use the most significant byte first format. The product has several operating modes: PARK MODE Presence of a magnet on the product >6s Command sen- Presence of a magnet ding by serial link on the product >6s...

  • Page 56: Repli Mode

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 2.1.4 REPLI mode The product enters this very low consumption mode following the detection of a level of battery that is too low. In this mode the product wakes up every 5 seconds to make the red LED flash twice. The replacement of the battery (if the product is a replaceable battery version) followed by the application of the magnet takes the product out of this mode to return it to the operating mode.

  • Page 57: Transmission On Exceeding Of The Threshold

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 2.2.2 Transmission on exceeding of the threshold The product allows detection threshold overrun (upper and lower) for each sensor according to the following dia- gram: Product in standby Period...
  • Page 58 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 Explanation of thresholds and hysteresis: high threshold High threshold - high threshold hysteresis Sensor value Low threshold + low threshold hysteresis Low threshold Low alarm enabling Low alarm disabling High alarm enabling...

  • Page 59: Transmission On Event Of Digital Input

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 S325 Decimal 100 000 The value of the hysteresis of the high thresh- old of channel A is: 100 000x10=1 000 000nA so 1mA S326 Decimal 600 000 The value of the low threshold of channel A is:...

  • Page 60: Transmission Of A Daily Keep Alive Frame

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 Register Value encoding Value Result S301 Decimal Event mode S320 Hexadecimal 0x02 Channel A configured for a sensor 4-20mA S322 Hexadecimal 0x01 Channel B configured for a sensor 0-10V S321 Hexadecimal 0x1C Channel A: No threshold detection Event detection on digital input on rising and falling edges •...

  • Page 61: Test Mode

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 2.2.5 TEST Mode This mode allows the user to perform tests of the product more quickly by reducing the time scales of the produc- tion mode and modifying the behavior of the LEDs.

  • Page 62: Device Configuration

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 DEVICE CONFIGURATION The product can be configured using the USB interface and in two modes: or using the IoT Configurator (a user friendly application, recommended) or using the AT command. WARNING : the connection of the USB cable is power consuming and has an highly impact on the de- vice autonomy.

  • Page 63: Command Mode

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 3.2.2 Command mode Use a COM port terminal in order to communicate with the device. We use the HERCULES COM port soft terminal available to download for free by clicking on the following link: https://www.hw-group.com/products/hercules/index_en.html •...

  • Page 64: At Commands

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 3.3. AT commands A command starts with 2 ASCII characters: “AT”, followed by one or more characters and data (see the list below for the syntax of AT commands available on the modem).

  • Page 65: Description Of The Registers

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 3.4. Description of the registers On switching on the product works according to the last saved configuration (Factory Configuration if it is the first start, or if this configuration has not been changed). Command Modification TTY<n>=<M> allows you to change the content of the registers: <n> representing the number of the register and <m> the value to be assigned. This latter is either a decimal value or a hexadecimal value consistent with the «encoding»...
  • Page 66 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 S320 Configuration of the channel A Hexadecimal Default : 0x00 sensor Bits 0 to à 3 : Type • 0 = none • 1 = 0-10 V • 2 = 4-20 mA...

  • Page 67: Network Registers

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 S326 Low threshold value channel A Decimal Default : 0 For a 4-20mA sensor: • Unit: x 10nA • Min/Max values: 400 000 to 2 000 000 E.g.: if S326=600 000, the low threshold will have a value of 600000x10=6 000 000nA i.e.

  • Page 68: Description Of The Frames

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 DESCRIPTION OF THE FRAMES 4.1. Uplink frames All of the uplink frames of the product to the network (uplink) always have a size of 11 bytes. 4.1.1 Fixed bytes...
  • Page 69 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 • Byte 4: register 320, configuration of the channel A sensor • Byte 5: register 321, configuration of the events on channel A • Byte 6: register 322, configuration of the channel B sensor • Byte 7: register 323, configuration of the events on channel B • Byte 8: register 306, product mode (Park, Standard (production), Test or REPLI) In the example in grey this gives: • Byte 2=0x48: register 300, Keep Alive frame issued every 12 hours •...

  • Page 70: Network Configuration Information Frame

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 Description of the frame: • Bytes 2 to 4: register 328, high threshold of channel B sensor • Bytes 5 to 7: register 329, high hysteresis of channel B sensor In the example in grey this gives: •...

  • Page 71: Reply Frame To A Register Value Request In A Downlink Frame

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 In the example in grey this gives: • Byte 2=0x02: register 320, channel A configured for a 4-20mA sensor • Bytes 3 to 5=0x0C3500=800,000 in decimal i.e. A value measured on channel A of: 800,000,x10=8,000,- 000nA i.e. 8mA • Byte 6=0x01: register 322, channel B configured for a 0-10V sensor • Bytes 7 to 9=0x4C4B40=5,000,000 in decimal i.e. a value measured on channel B of: 5,000,000 µV i.e. 5V 4.1.5...

  • Page 72: Summary Of The Conditions Of The Transmission Of The Uplink Frames

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 • Bytes 7 to 9=0x4C4B40=5,000,000 in decimal i.e. a value measured on channel B of: 5,000,000 µV i.e. 5V 4.1.7 Summary of the conditions of the transmission of the uplink frames...

  • Page 73: Product Configuration Request Frame

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 E.g.: • The product is running in the periodic mode O S301 = 6 i.e. a periodicity of sending of frames of 60min, every hour or 24 times per day.

  • Page 74: Frame For Updating The Value Of Specific Registers

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 desired data. Otherwise, the application will only send the first values. 4.2.4 Frame for updating the value of specific registers This frame (0x41) allows to change the value of requested registers. … Code PAYLOAD CONF ID1 CONF ID2 CONF ID2...

  • Page 75: Preparation And Start-Up

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 PREPARATION AND START-UP 5.1. Disassembling the casing The product is delivered disassembled so that you can access the lower part of the electronics. This part enables the sensor or sensors to be connected to the screw terminals as well as access to the configuration switches. Once assembly of the sensors has been finalized and the configuration has been carried out, the casing can be closed.

  • Page 76: Wiring Of Analog Sensors

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 5.4. Wiring of analog sensors Example of Analog sensor(s) assembly Electric power supply example: 10-29 V, 100 mA (depending on the sensor’s needs 4-20mA Channel 1 0-10V 4-20mA Channel 2...

  • Page 77: Closing The Casing

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 5.6. Closing the casing Once previous stages have been carried out, you can close the casing of the sigfox RC1 ANALOG Procedure: 1. Make sure that the seal is properly positioned on the base 2.

  • Page 78: Starting Up The Product Using A Magnet

    The start-up is carried out using a magnet which you place on the upper part of the product (cf. the diagram below). The magnet must be held in position for at least 6 seconds so as to confirm the start-up of the product. When the magnet is well detected, the green LED lights up for 1 second. Once the sigfox RC1 ANALOG unit validates its start-up, it immediately transmits status frames followed by a data frame (according the defined periodicity). Position of the magnet...

  • Page 79: Installation And Use

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 INSTALLATION AND USE 6.1. Correct positioning of the product There are two key rules for optimizing radio ranges. • The first one consists of positioning your product as high as possible. • The second one consists of limiting the number of obstacles in order to avoid excessive attenuation of the radio wave.

  • Page 80: Fixing With Screws

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 To optimize fastening onto a tube or mast, we recom- Pins mend you remove the Rail-DIN locking/unlocking lever. To remove it, pull the lever down until the locking pins Freed up part are opposite a freed-up part and then remove the lever 6.2.2...

  • Page 81: Din-Rail Fixing

    RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 6.2.3 DIN-Rail fixing This system, integrated into the casing, enables the product unit to be fastened onto a standard 35 mm rail. • To fit the casing, place the upper inserts on the rail and lower the product to clip it into position. • To remove the product, pull the unlocking lever down and disengage the product from the rail.
  • Page 82 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 DEUTSCH Vorschriften Page of 86...
  • Page 83 übernimmt keine Garantie für die Richtigkeit oder Vollständigkeit des Inhalts dieses Dokuments und behält sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen an den Produktspezifi kationen und -beschreibungen vorzunehmen. adeunis® behält sich alle Rechte an diesem Dokument und den darin enthaltenen Informationen vor. Die Ver- vielfältigung, Nutzung oder Weiterverbreitung an Dritte ohne ausdrückliche Genehmigung ist streng untersagt. Copyright © 2016, adeunis®.
  • Page 84 Weise, die Übersetzung dieser Anleitung (vollständig oder teilweise) in jedwede Sprache, einschließlich aller Programmiersprachen, unter Verwendung jeglicher elektrischer, mechanischer, magnetischer, optischer, manueller Geräte oder anderer Methoden, ist untersagt. adeunis® behält sich das Recht vor, ohne schriftliche Bekanntgabe und ohne ausdrückliches Verlangen seiner Kun- den die technischen Spezifi kationen oder Funktionen seiner Produkte zu ändern und sicherzustellen, dass die ihnen zur Verfügung gestellten Informationen gültig sind.
  • Page 85 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 UMWELTSCHUTZHINWEISE Es wurden alle überfl üssigen Verpackungsmaterialien vermieden. Wir haben uns bemüht, dass die Verpackung leicht in drei Materialarten getrennt werden kann: Pappe (Schachtel), expandiertes Polystyrol (Puff ermaterial) und Polyethylen (Tüten, Schaumstoff -Schutzlage). Ihr Gerät besteht aus recycelbaren Materialien, die im Falle einer Demontage durch ein Fachunternehmen wiederverwendet werden können. Bitte beachten Sie die vor Ort geltenden Vorschriften zur Entsorgung der Verpackungsabfälle, verbrauchten Batterien und Ihres Altgeräts.
  • Page 86 RC1 ANALOG - Guide utilisateur / User guide version V2.0.1 GEBRAUCHSHINWEISE • Überprüfen Sie vor Benutzung des Systems, ob die in dessen Betriebsanleitung angegebene Versorgungsspan- nung mit Ihrer Stromquelle übereinstimmt. Falls nicht, wenden Sie sich an Ihren Lieferanten. •...
