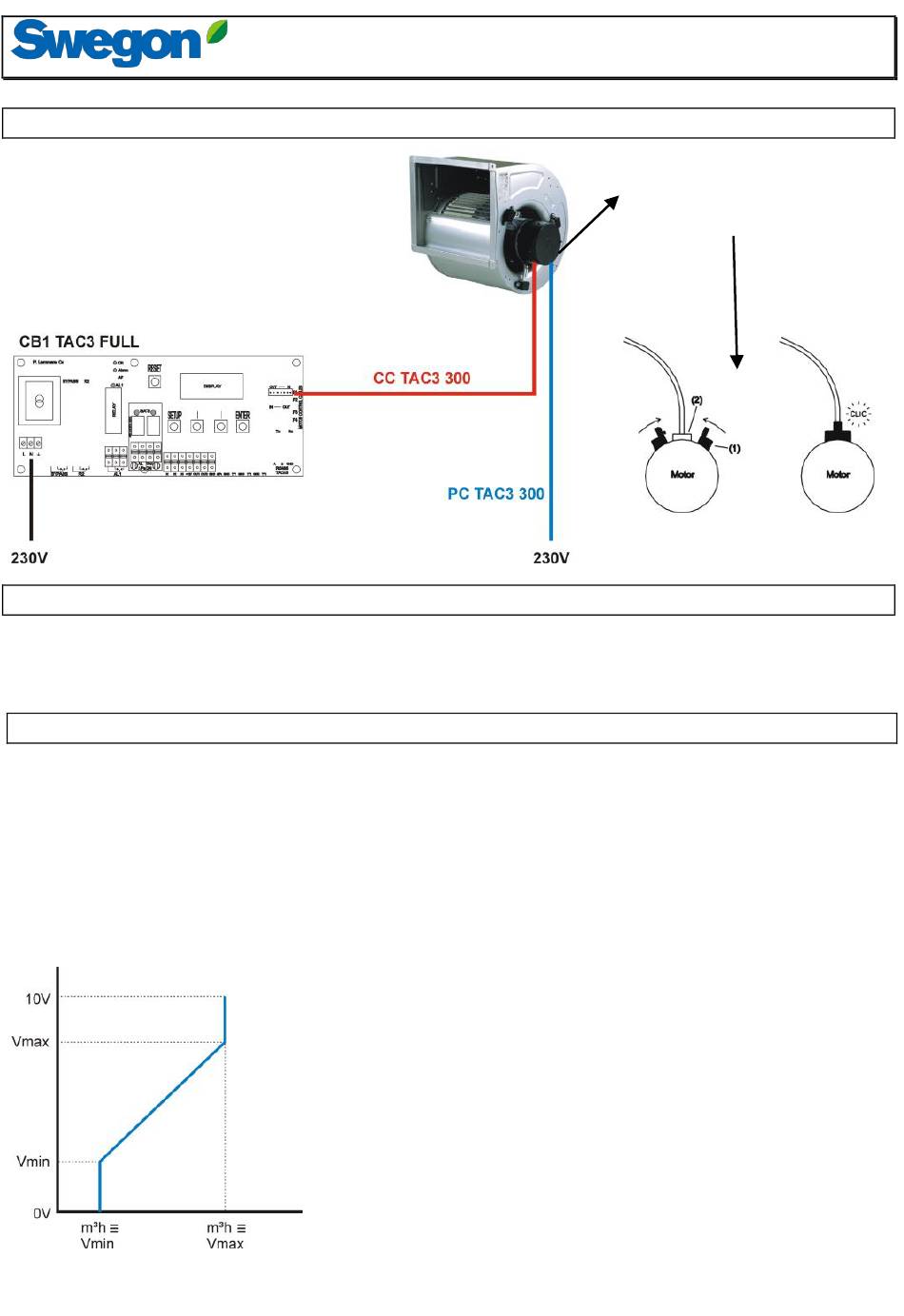

1) Principeschema
De aarding moet altijd aangesloten zijn.
Kabels voor ingang/uitgang signalen: we
raden afgeschermd kabels aan.
2) Aansluitschema's
Zie de specifieke aansluitschema's per werkingsmode in bijlage.
Het starten/stoppen van de ventilator dient te gebeuren via de ingangen K1/K2/K3 (softstop) en niet door de
230V voeding te onderbreken.
3) Werkingsmodes
De controlebox CB1 TAC3 FULL kan in 4 modes geconfigureerd worden:
MODE CA :
De installateur definieert 3 constante debieten (m³u K1, m³u K2 et m³u K3).
Deze worden geactiveerd via de ingangen K1/K2/K3
MODE LS :
De debietwaarde staat in functie van een 0-10V signaal dat op ingang K2 is aangesloten (lineaire relatie).
De relatie LS wordt vastgelegd door 4 ingegeven waarden Vmin, Vmax, m³u≡Vmin en m³u≡Vmax.
Principeschema :
CB1 TAC3 FULL
De waarde m³u≡Vmin kan hoger of lager zijn dan m³u≡Vmax.
In de geavanceerde setup is het mogelijk om de ventilatoren te stoppen indien
het ingangssignaal lager of hoger ligt dan de ingegeven limieten.
Installatie handleiding
De zwarte plastic kapjes moeten
zoals
hieronder
worden aangebracht.
(v.10/2007)
beschreven
7
