- Page 1 TAC6 + MODBUS TCP/IP Manuel d’installation et d’utilisation...
- Page 2 TABLE DES MATIÈRES Généralités .................................. 3 Domaine d’Application ............................3 Étiquette sur le SAT WIFI-ETHERENT ........................3 Montage du circuit satellite ............................. 4 Connexions du module satellite ..........................4 1.4.1 Connexion Wi-Fi ............................. 4 1.4.2 Connexion ETHERNET ..........................4 Spécifications de la communication MODBUS TCP/IP ................... 5 Protocole MODBUS TCP/IP............................

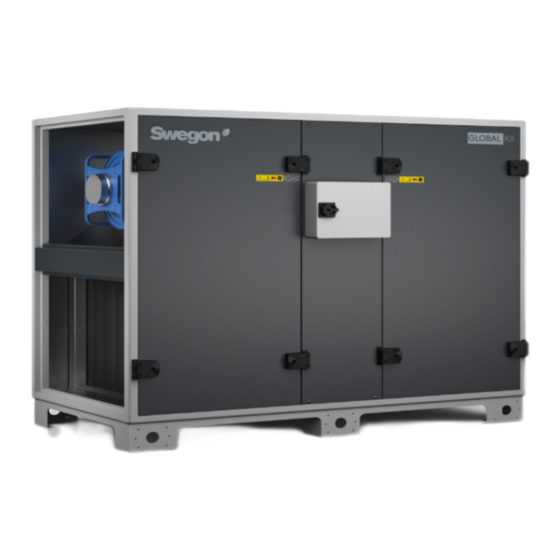

- Page 3 1 Généralités Domaine d’Application Régulations TAC6 pour unités GLOBAL / ESENSA La communication MODBUS TCP/IP avec les platines de régulation TAC6 requière un circuit satellite supplémentaire utilisé comme interface de communication : Option SAT WIFI-ETHERNET : Télécommande avec l’App Swegon spécifique ou logiciel client.
- Page 4 Le montage doit se faire hors tension. Le circuit satellite doit être branché sur la prise « SAT COM » de la platine de régulation TAC6. Attention : Un mauvais positionnement du circuit satellite sur le circuit TAC6 peut endommager de manière définitive les deux circuits ! La figure ci-dessous indique comment installer un SAT WIFI-ETHERNET sur les cartes de contrôle...
- Page 5 2 Spécifications de la communication MODBUS TCP/IP Protocole MODBUS TCP/IP Le protocole de communication utilisé par la régulation TAC6 est le MODBUS TCP/IP en une architecture clients (maximum 3) /serveur (le circuit satellite). Le serveur est adressé par le client grâce à...
- Page 6 Code fonction 06 (décimal) : écriture simple (write simple holding register). Code fonction 16 (décimal) : écriture multiple (write multiple holding register). Données : toutes les données des régulations TAC6 sont enregistrées dans des « 16-bit Modbus holding register ».
- Page 7 32 bits. Paramètres limités en écriture La régulation TAC6 enregistre tous les paramètres du setup et certains paramètres de contrôle dans une mémoire EEPROM non volatile (pour éviter les pertes de données lors de coupure de courant).
- Page 8 Configurer l’adresse 192.168.1.2 et le masque réseau 255.255.255.0 comme dans l’exemple de la figure 6 sous système opératif Windows 10. Figure 6 - Exemple de configuration d’adresse IP statique sur un PC pour liaison point-à-point 3.1.2.1 Modification adresse IP via PC Si l’adresse IP du SAT WIFI-ETHERNET doit être modifiée une fois la connexion établie avec le PC, il sera possible alors d’utiliser le programme «...
- Page 9 Manuel d’installation et d’utilisation TAC6 + MODBUS TCP/IP sera par défaut un point d’accès d’un réseau Wi-Fi dont le SSID (Service Set Identifier) est composé du préfixe “SatWifi_” et d’un suffixe qui est l’adresse unique MAC du SAT WIFI-ETHERNET relative au module Wi-Fi, reportée sur l’étiquette au-dessus du composant et précédée par “W”...
- Page 10 3.2.1 Configuration en Point d’Accès Appuyer sur le bouton “AP” dans le menu de gauche pour configurer le SAT WIFI-ETHERNET en tant que point d’accès : Figure 9 - Serveur web de configuration du SAT WIFI-ETHERNET - Page de Configuration en Point d’Accès Il est FORTEMENT recommandé...
- Page 11 Manuel d’installation et d’utilisation TAC6 + MODBUS TCP/IP 3.2.3 Configuration des Paramètres TCP/IP Appuyer sur le bouton “Config” dans le menu de gauche pour configurer les paramètres TCP/IP du SAT WIFI-ETHERNET (aussi bien en AP qu’en station). Figure 11 - Serveur web de configuration du SAT WIFI-ETHERNET – Page de Configuration TCP/IP Si le SAT WIFI-ETHERNET est un point d’accès, entrer les paramètres comme indiqué...
- Page 12 3.2.5 Utilisation TACsimulator avec SAT WIFI-ETHERNET Le logiciel TACsimulator peut être téléchargé via le lien https://www.swegon.com/siteassets/_product- documents/airhandling-units/global/tac-controls/tactouch-simulator/installtacsimulator.zip, utiliser le mot de passe 081625252 pour l’installation. Une fois connecté au bon réseau Wi-Fi (voir point 3.2.4), le TACsimuator peut être utilisé pour contrôler/monitorer la ou les unités équipées du SAT WIFI-ETHERNET.
- Page 13 À titre indicatif, l’annexe 1 propose une série d’exemples de topologie de réseaux possibles avec différentes combinaisons de SAT WIFI-ETHERNET. 7 Registres Modbus Se référer à la documentation “MI Regulation TAC6 + MODBUS TABLE” pour une description complète et détaillée des registres Modbus disponibles ainsi que leur regroupement en tables. __________________________________________________________________________________ Un soin particulier a été...
- Page 14 Annexe 1 : exemples de mise réseaux Max 3 unités Plus de 3 unités 20230714 - 050325...
