Fig. 50 - 2° Point de verrouillage Fig. 51 - 3° Point de verrouillage Fig. 52 - 4° Point de verrouillage
5.10 MONTAGE DES PANNEAUX LATÉRAUX AQUOS 16-23-23 H O
3
2
Pour le montage des panneaux latéraux, procéder comme suit:

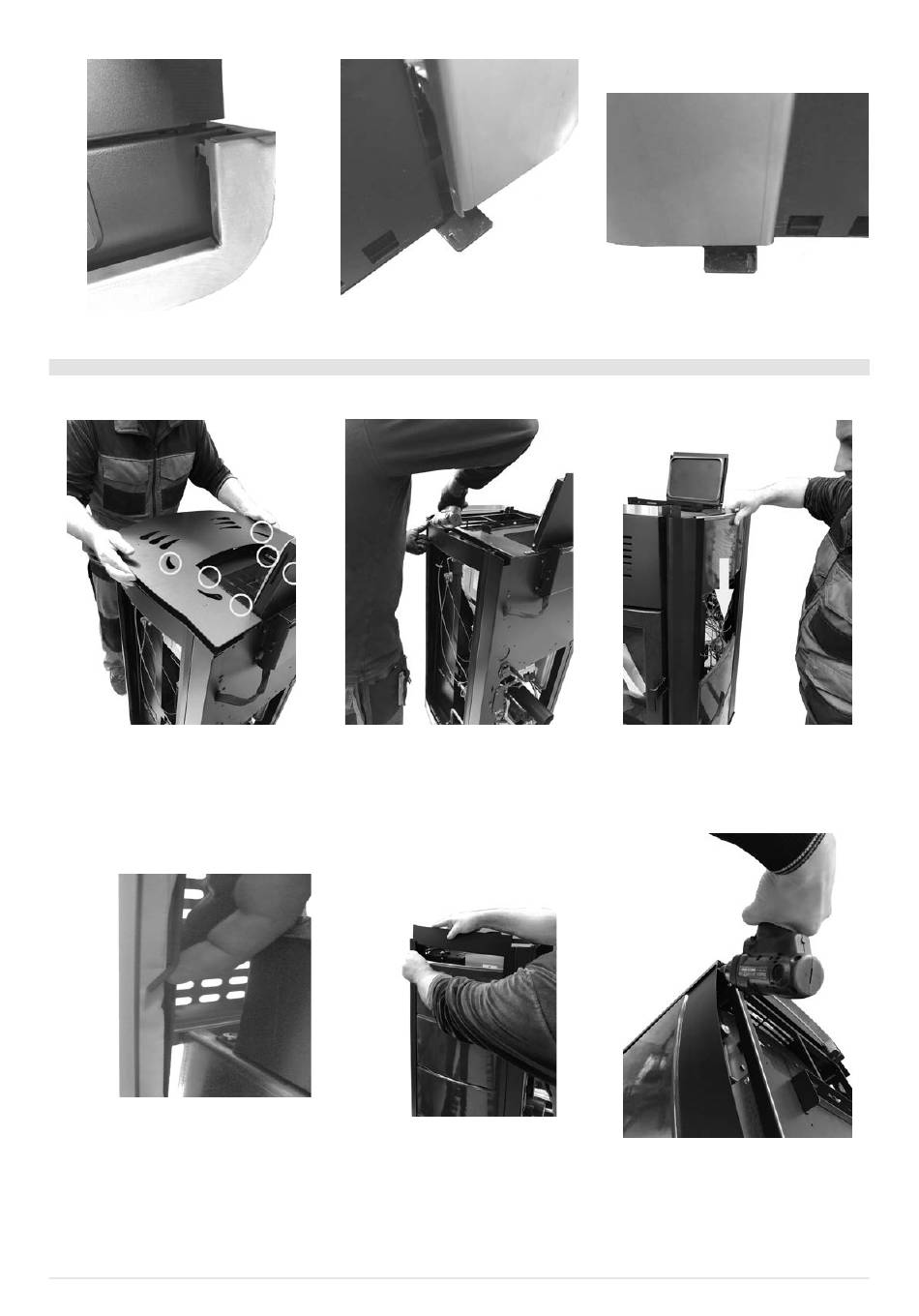

Fig. 53 - Dépose du couvercle Fig. 54 - Retrait du compensateur Fig. 55 - Insertion finition
• Dévisser les vis du couvercle et l'ôter (voir Fig. 53).
• Ôter le compensateur du panneau latéral (voir Fig. 54).
• Insérer les panneaux peints/faïences/pierres, en les faisant coulisser le long des guides (voir Fig. 55).
Fig. 56 - Plier les supports Fig. 57 - Placer le compensateur Fig. 58 - Fixer le compensateur
• Lorsqu' o n insère les finitions, plier légèrement les supports qui compensent d' é ventuels jeux du panneau en métal/faïence/
pierre. Ces supports sont rainurés le long des guides (voir Fig. 56).
• Repositionner le compensateur dans le panneau latéral (voir Fig. 57).
• Fixer le compensateur (voir Fig. 58) et repositionner le couvercle avec les vis.
