D
AT
CH
Bedienungs- und
Montageanleitung
für Kaminofen
F
Manuel d'installation et
d´utilisation
pour poêle à bois

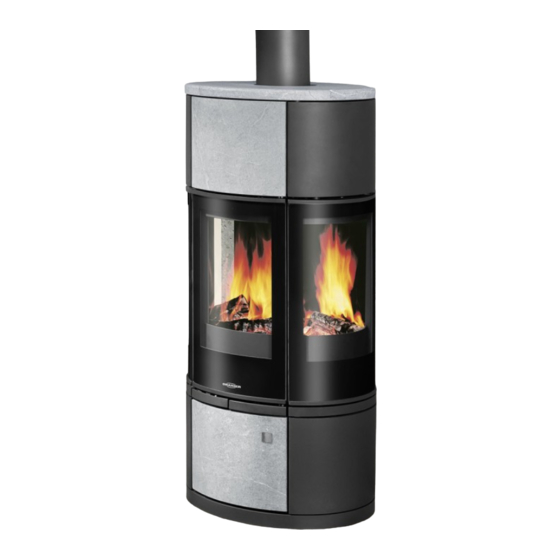

ORANIER
Atrium 5 II
D
AT
CH
2922389000 · 1085

Publicité

Chapitres

Table des Matières
loading

Sommaire des Matières pour Oranier Atrium 5 II

  • Page 1 Bedienungs- und Montageanleitung für Kaminofen Manuel d’installation et d´utilisation pour poêle à bois ORANIER Atrium 5 II 2922389000 · 1085...
  • Page 2: Table Des Matières

    5.5 Heizen in der Übergangszeit 5.6 Maximale Aufgabemenge und Luftein- stellung bei NWL 5.7 Ascheentleerung 5.8 Reinigung und Pflege 5.9 Schornsteinbrand 6. Raumheizvermögen (DIN 18893) ORANIER-Werksgarantie Leistungserklärung CE-Kennzeichnung Geräte-Kenndaten* Umschlagseite hinten *Bitte beachten Sie: Bitte geben Sie bei Ersatzteilbestellungen und eventuellen Servicefällen immer die Modellnummer für Ihre Geräte-Variante mit an.
  • Page 3: Eine Bitte

    Sie zum Kauf eines vorbereiten und die benötigten Ersatzteile bereit- ORANIER-Kaminofens! stellen kann, benötigen wir folgende Informationen: ORANIER-Kaminöfen bieten Ihnen ausgereifte und 1. Ihre genaue Anschrift. zuverlässige Technik, Funktionalität und anspre- chendes Design. 2. Ihre Telefon- und ggf. Telefax-Nummer.
  • Page 4 Diese Feuerstätte darf nicht verändert werden! Der Erwerber und Betreiber eines Kaminofens ist verpflichtet, sich an Hand dieser Anleitung über die richtige Handhabung zu informieren. Unsere Gewähr für eine einwandfreie Funktion erlischt sofort, wenn die nachfolgenden Richtlinien und Anwei- sungen nicht beachtet werden. Wir danken für Ihr Verständnis! Bitte beachten Sie: Prüfen Sie vor Aufstellung und Betrieb unbedingt, ob evtl.
  • Page 5: Beschreibung

    Abb. 1 1. Beschreibung Obere Rauchrohröffnung Der Kaminofen besteht aus einer geschweiß- ten Stahlkonstruktion und ist dreiseitig verglast. Im Mittelteil befindet sich der mit Schutzplatten ausgekleidete Feuerraum. Unter einem stabi- Hintere Rauch- len Gussrost befindet sich der Aschekasten rohröffnung und darunter ein Holzlagerfach. Kaminöfen dieser Bauart arbeiten im Konvek- tionsbetrieb, d.
  • Page 6: Bauart

    2.2 Bauart 3. Rauchrohranschluss und Aufstellung des Kaminofens Die in dieser Anleitung beschriebene Kamin- ofen-Serie entspricht der „Bauart 1“. 3.1 Rauchrohranschluss Kaminöfen dieser Bauart verfügen über mit einem Federmechanismus versehene, selbst- Ihr Kaminofen kann wahlweise nach oben oder schließende Türen und sind ausschließlich für nach hinten angeschlossen werden.
  • Page 7: Aufstellung Des Kaminofens

    3.2 Aufstellung des Kaminofens Achtung! Bei der Aufstellung müssen die Brandschutz- Beachten Sie in jedem Fall regeln nach FeuVo (Mindestabstände; siehe zu Ihrer eigenen Sicherheit Abb. 2) eingehalten werden. die erforderlichen Mindest- FeuVo („Verordnung über Feuerungsanlagen abstände zu Aufstellwänden, und Brennstofflagerung“, kurz: Feuerungsver- brennbaren Einrichtungsge- ordnung) ist die rechtliche Grundlage für das genständen und zum Schutz...
  • Page 8: Technische Daten

    4. Technische Daten Kaminofen Typ: Atrium 5 II Speckstein Abgasmassenstrom: 6,9 g/s Bauart: Förderdruck bei NWL: 12,0 Pa Nennwärmeleistung: 5,0 kW Abgastemperatur am Stutzen: 229 °C Raumheizvermögen DIN 18893 max. 88 m Ø Rohrstutzen: 150 mm Höhe Zugelassene mit Abdeckplatte:...
  • Page 9: Betrieb Des Kaminofens

    5. Betrieb des Kaminofens Achtung! Durch den Ab- brand Brennmaterial 5.1 Allgemeine wird Wärmeenergie frei, die Sicherheitshinweise zu einer starken Erhitzung der Oberflächen, Feuerraum- Für den sicheren Betrieb Ihres Kaminofens türen, Bediengriffe, Sichtscheibe und sind folgende Sicherheitsinweise unbe- Rauchrohre führt. Die Berührung dieser dingt zu beachten: Teile ohne entsprechenden Schutz oder Der Kaminofen darf nur nach dieser Bedie-...
  • Page 10: Geeignete Brennstoffe

    5.3 Geeignete Brennstoffe 5.4 Inbetriebnahme - Primär- und Sekundärluftregler maximal Der Kaminofen ist zur Verbrennung von natur- öffnen! Achten Sie darauf, dass eine evtl. im belassenem Scheitholz und Holzbriketts ge- Verbindungsstück eingebaute Drosselklappe eignet. ebenfalls vollständig geöffnet ist. Braunkohlebriketts sind als Brennstoff - Legen Sie 2–3 Anzündwürfel mittig auf den nicht geeignet und daher auch nicht zuge- Rost, schichten Sie darauf Reisig und kleine...
  • Page 11: Heizen In Der Übergangszeit

    5.5 Heizen in der Übergangszeit 5.6 Maximale Aufgabemengen und Luftein- stellung bei Nennwärmeleistung (NWL) Der Schornsteinzug ist der „Motor“ eines Ka- minofens. Er entsteht durch die Differenz zwi- Für Brennstoff Holz: schen der Außentemperatur und der Raum- temperatur: Warme Luft hat eine geringere Brennstoffmenge: 2 Scheite 25 cm Dichte als kalte Luft, hierdurch entsteht ein...
  • Page 12: Reinigung Und Pflege

    5.8 Reinigung und Pflege Hinweis: Die Oberflächen des Ofens dürfen nicht mit Achtung! „scharfen“ Putzmitteln ge- Der Kaminofen darf nur im reinigt werden. Verwenden vollständig erkalteten Zu- Sie lediglich ein sauberes, stand gereinigt werden! trockenes Staubtuch. 5.9 Schornsteinbrand Jährlich mindestens einmal, im Bedarfsfall auch häufiger, sollten die Ruß- und Ascheabla- Wird ungeeigneter oder zu feuchter Brennstoff gerungen im Rauchrohr, sowie im Feuerraum...
  • Page 13: Oranier-Werksgarantie

    Teilen aus Eisen und Schamotte (z.B. Stahl-Guss- 3. Durch Inanspruchnahme der Werksgarantie verlän- oder Schamotteauskleidungen). gert sich die Garantiezeit weder für das ORANIER- Wir haften nicht für mittelbare und unmittelbare Schä- Gerät noch für neu eingebaute Teile. Ausgewechselte den, die durch die Geräte verursacht werden. Dazu Teile gehen in unser Eigentum über.
  • Page 14 Table des matières F Introduction Garantie Service après-vente / Pièces de rechange Déclaration de performances Élimination des emballages Marquage CE 1. Description Identification de l’appareil* Voir au dos de ce manuel 2. Généralités et mises en garde 2.1 Prise d’air extérieur 2.2 Type de poêle 3.
  • Page 15: Service Après-Vente / Pièces De Rechange

    Les poêle Oranier ! matériaux utilisés ont été choisis en fonction Les poêles Oranier vous offrent une technologie de de critères écologiques et sont facilement re- pointe mûrie et fiable et allient une parfaite fonc- cyclables.
  • Page 16 L’appareil ne doit en aucun cas subir de modifications ! L’acheteur et utili- sateur d’un poêle à bois est tenu de s’informer sur son maniement correct à l’aide de ce manuel ! Veuillez donc le lire attentivement. Le non-respect des instructions et mises en garde contenues dans ce manuel entrainera l’annulation immédiate de votre garantie.
  • Page 17: Description

    Veuillez donc éviter tout contact avec les sur- 1. Description faces de l’appareil et ne laissez jamais les en- Le corps du poêle est en acier soudé. Il est fants en bas-âge sans surveillance à proximité équipé de trois grandes vitres, dont deux laté- du poêle.
  • Page 18: Prise D'air Extérieur

    2.1 Prise d’air extérieur Cette arrivée d’air, obturable* lors du non-fonc- tionnement de l’appareil, doit avoir une section Si besoin est, il est possible de connecter libre d’ouverture de 1.2 dm². le poêle à une prise d’air extérieur (fig. 1) * sauf si le logement ne dispose pas de ventila- Fig.
  • Page 19: Raccordement Au Conduit De Fumées Et Installation Du Poêle

    3. Raccordement au conduit de fu- Attention ! mées et installation du poêle Un tirage trop faible, mais Se conférer au DTU 24.1 aussi trop fort de la che- Pour un conduit déja existant: veillez à ce qu’il minée peut entrainer des soit totalement propre, si non, faites-le ramoner dysfonctionnements ! par action mécanique avec un hérisson.
  • Page 20: Installation Du Poêle

    3.2 Installation du poêle Attention ! Pour l’installation du poêle, il est indispensable Pour votre sécurité veuillez de strictement respecter les règles et consi- strictement respecter les dis- gnes de sécurité locales en vigueur. tances minimales de sécurité Veuillez également respectez les distances par rapport aux murs, parois, minimales indiquées sur la fig.2.
  • Page 21: Caractéristiques Techniques

    Combustible: bois de chauffage 4. Caractéristiques techniques Taille des bûches: 30 cm maxi Modèle: Atrium 5 II pierre Charge nominale ollaire horaire: 1,69 kg/h Puissance nominale: 5,0 kW Combustible de Hauteur plaque remplacement: supérieure incl.: 1152 mm Combustibles Largeur: 588 mm...
  • Page 22: Utilisation Du Poêle

    Ne fermez jamais complètement les arrivées 5. Utilisation du poêle d’air tant que le poêle est en fonctionnement 5.1 Consignes générales de à cause des risques de déflagration dus à sécurité l’inflammation de gaz combustibles imbrûlés. Pendant combustion, Pour éviter tout danger, veuillez stricte- l’appareil dégage une forte ment respecter les consignes ci-dessous: chaleur et les surfaces de la...
  • Page 23: Le Choix Du Combustible Approprié

    5.3 Le choix du combustible approprié Pendant cette première chauffe, le poêle dé- gagera des odeurs et des fumées, phénomène Ce poêle a été conçu uniquement pour la com- normal dû à la cuisson de la peinture et à bustion de bûches de bois non traités et de l’évaporation des graisses de montage.
  • Page 24: Chauffage À La Mi- Saison

    Recommandation : Important : Les éventuelles odeurs dues En baissant le régime de votre au séchage de la peinture au poêle (fonctionnement au ralen- cours de la première utilisation ti), vous augmentez la formation du poêle disparaîtront rapide- d’émissions polluantes! De plus, ment.
  • Page 25: Nettoyage Et Entretien

    5.9 Nettoyage et entretien Recommandation : La peinture du poêle n’atteint Attention ! sa dureté définitive qu’après Le poêle ne peut être netto- plusieurs flambées soutenu- yé que quand il est complè- es à puissance nominale. tement refroidi ! Ce n’est qu’après cela que vous pourrez nettoyer la sur- - Entretien des surfaces face du poêle sans risque...
  • Page 26: Garantie

    GARANTIE CONTRACTUELLE ORANIER HEIZTECHNIK POELES BOIS / POELES CHEMINEES/ FOYERS Nous garantissons nos appareils contre tout vice - les vitres des poêles. Elles sont en vitrocéramique, de fabrication dans les limites des dispositions ci- résistantes à des températures de l’ordre de 800°C, après:...
  • Page 30: Leistungserklärung

    norme harmonisée : Notifizierte Prüfstelle: 1015/ Prüfbericht Nr. 30-12575-T-1 Organisme notifié ; 1015/ certificat N° 30-12575-T-1 8. Leistungserklärung Leistungserklärung / Performances déclarées Performances déclarées Harmonisierte technische Spezifikationen EN 13240:2005 Norme technique harmonisée Wesentliche Merkmale Leistung caractéristique principale Rendement Brandsicherheit Sécurité incendie Brandverhalten resistance au feu Abstand zu brennbaren Materialien...
  • Page 31: Ce-Kennzeichnung

    CE - Kennzeichnung (CE marking) (Marquage CE) Der Hersteller ORANIER Heiztechnik GmbH Werk 14 (The manufacturer) Sechsheldener Str. 122 (Le fabricant) 35708 Haiger erklärt in alleiniger Verantwortung, dass das Produkt „Raumheizer für feste Brennstoffe“ mit der Handelsbezeichnung (declares under our responsibility that the produkt “Room heater by solid fuel“ with trade name ) (certifie par la présente que le produit «...
  • Page 32: Geräte-Kenndaten

    Ausführung Ihres neuen Ka- now. tableau ci-dessous : minofens in der nachfolgenden Tabelle im dafür vorbereiteten Kreisfeld. Atrium 5 II / Model / Modèle: Modell 4679 A01 / Serial / Série: Serie Fertigungs-Nr.
