Conducteurs d'équipotentialité :
Utiliser des conducteurs d'équipotentialité :
● entre moteur et machine entraînée
● entre moteur et variateur
● entre la boîte à bornes et le point de mise à la terre haute fréquence sur le carter du moteur
Sélection et raccordement du câble :

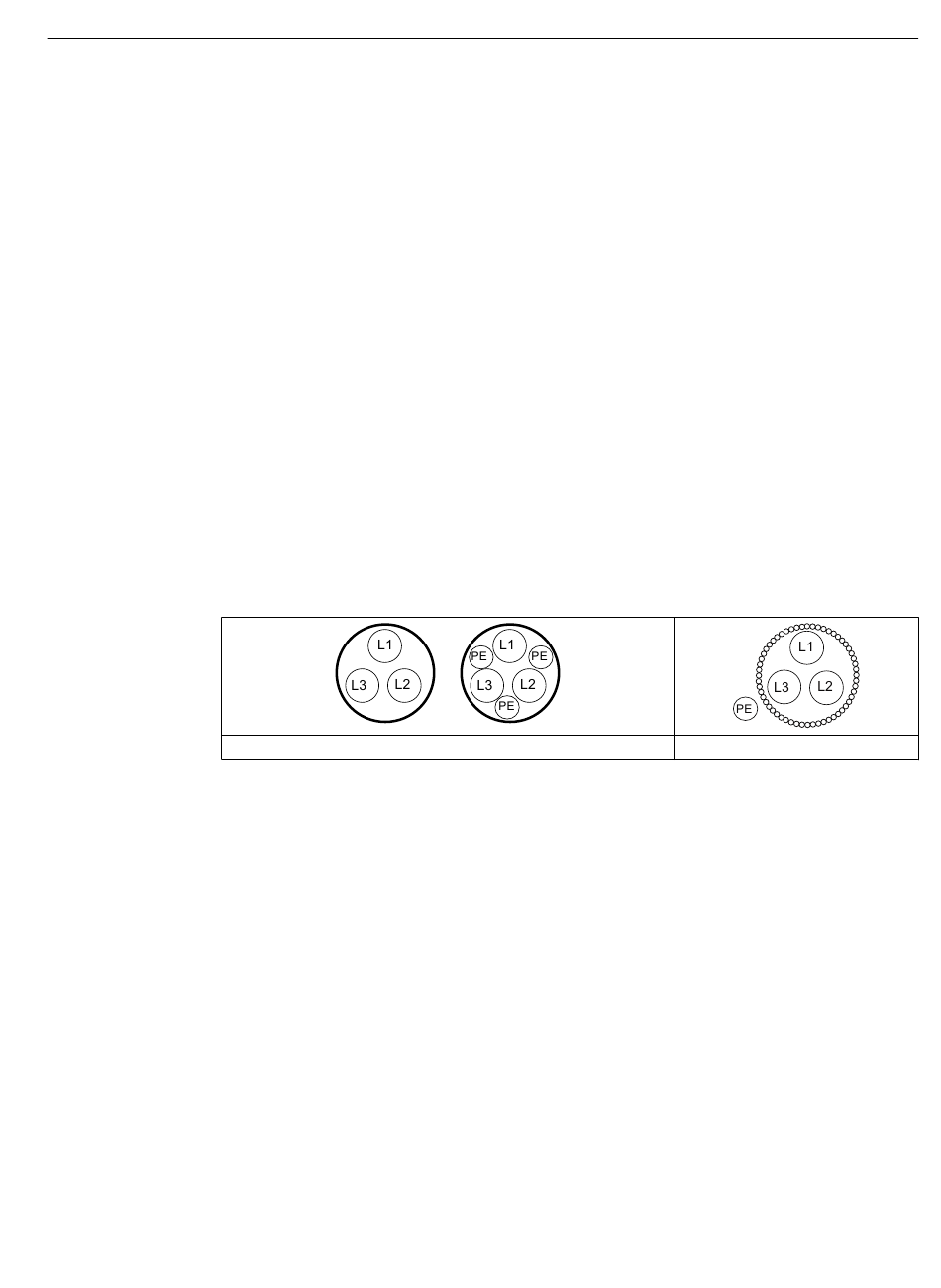

utiliser dans la mesure du possible des câbles blindés de construction symétrique. Le blindage
constitué par un nombre aussi élevé que possible de brins doit présenter une excellente
conductibilité électrique. Des blindages tressés en cuivre ou en aluminium conviennent
parfaitement.
● Le raccordement du blindage est réalisé des deux côtés sur le moteur et le variateur.
● Etablir pour le blindage une grande surface de contact pour assurer un bon écoulement à
la terre des courants à haute fréquence :
– Surface de contact à 360° sur le variateur
– Sur le moteur, p. ex. au moyen de presse-étoupes CEM au niveau des entrées de câbles
● Si le blindage de câble est mis en contact de la façon décrite, il constitue la liaison
équipotentielle requise entre le carter du moteur et le variateur. Un conducteur
d'équipotentialité haute fréquence spécifique n'est alors pas nécessaire.
● Si la mise en contact du blindage de câble ne peut pas se faire, ou pas de façon convenable,
en raison d'autres conditions particulières, la liaison équipotentielle requise n'est alors pas
assurée. Utiliser dans ce cas un conducteur d'équipotentialité haute fréquence spécifique :
– entre le carter du moteur et la barre de terre de protection du variateur
– entre le carter du moteur et la machine entraînée
– Réaliser le conducteur d'équipotentialité haute fréquence spécifique avec des tresses
– Etablir une grande surface de contact pour ces conducteurs.
Moteurs de désenfumage
Instructions de service, 03/2016, 5 610 80000 50 018
Blindage concentrique en cuivre ou en aluminium
plates en cuivre ou des conducteurs HF multibrins. Les conducteurs massifs en cuivre
ne conviennent pas pour la mise à la terre HF en raison de l'effet pelliculaire.
Préparation au service
4.8 Fonctionnement avec variateur
Armature en acier
33
