DÉFINITION DES FONCTIONS DE CREUX DE TENSION OU COUPURE, AINSI QUE LES
SURTENSIONS OU SURINTENSITÉS.
Le DIRIS A80 permet de détecter des événements tels
que :
• Creux de tensions
• Surtensions
• Interruptions
• Surintensités
À chaque événement détecté est associé un paquet
de 10 courbes RMS ½ période (I1, I2, I3, In, V1, V2,
V3, U12, U23, U31).
À 50 Hz, un période fondamentale équivaut à 20 ms,
soit une 1/2 période RMS à une valeur moyenne 10
ms.
Une courbe RMS ½ période est composée de 120
points. Pour un signal à 50 Hz cela représente un
historique sur 1,2 sec. (60 Hz for 1 sec.). Un trigger
configurable (Mode pre-post de 0 à 100 %) permet
de répartir le nombre de points autour de l'événement
(50 % / 50 % = 60 points avant l'événement et 60
points après).
Pour les creux de tension, surtensions et surintensi-
tés, un événement commence si une des grandeurs
dépasse le seuil déterminé. Il se termine si toutes les
grandeurs sont revenues en condition normale (hys-
térésis).
Pour les coupures de tension, un événement com-
mence si toutes les grandeurs dépassent le seuil déter-
miné. Il se termine si une des grandeurs est revenue en
condition normale.
U12

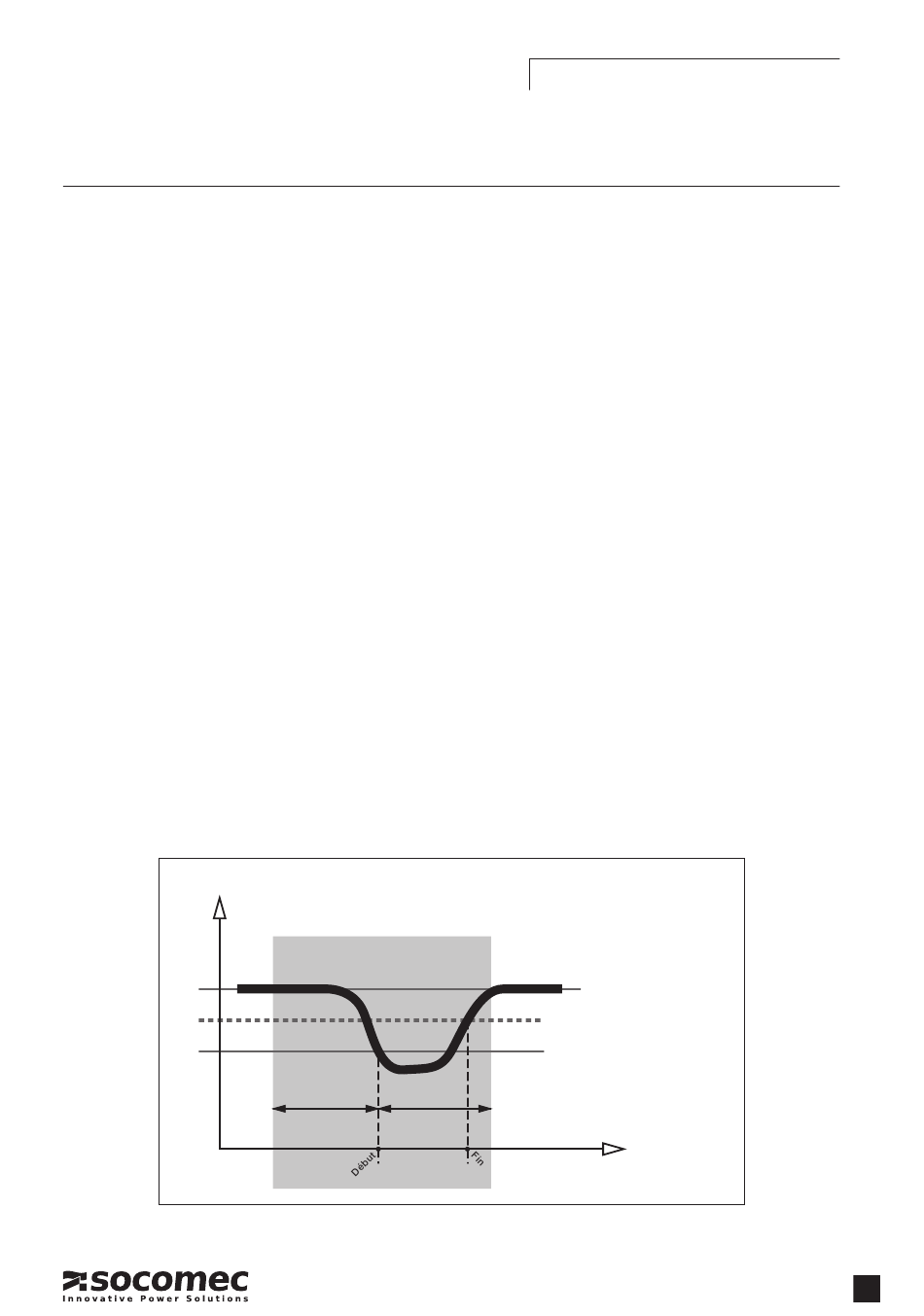

Exemple : Creux de tension avec un seuil de tension de 90 % et une hystérésis de 5 %.
Enregistrement de 1,2s
50%
50%
EVENEMENT
En fonction de la longueur, les événements sont enre-
gistrés de la manière suivante :
• Événement < 1,2 sec. (50 Hz), 1 paquet de 10
courbes sur 1,2 sec.
• 1,2 sec. > Événement < 2,4 sec. (50 Hz), 2
paquets à la suite de 10 courbes, soit 2,4 sec.
• Événement > 2,4 sec. (50 Hz), 1 paquet de 10
courbes comportant le début de l'événement,
1 paquet de 10 courbes comportant la fin de
l'événement.
Entre les deux, les valeurs ne sont pas dispo-
nibles.
>
Capacité mémoire (FIFO) :
• Horodatage de 60 événements
• Enregistrement de 43 courbes
>
Creux de tension et surtensions
Ils sont mémorisés selon la CEI 61000-4-30 et la
EN50160 avec une méthode de mesure de classe B.
>
Coupures
Il est possible de configurer le seuil de coupure (en
% de Un), par contre, il faut tenir compte de la limite
de mesure du DIRIS A80 qui est de 29 V AC phase-
neutre et 50 V AC phase/phase.
>
Surintensités
Le seuil de détection est configuré en % du calibre
du TC. La détection fonctionne comme sur les surten-
sions.
Ureg = 400V
Hystérésis = 380V
Seuil = 360V
t
DIRIS A80
PROGRAMMATION
DIRIS A80 - Réf.: 540 275 B FR
41
