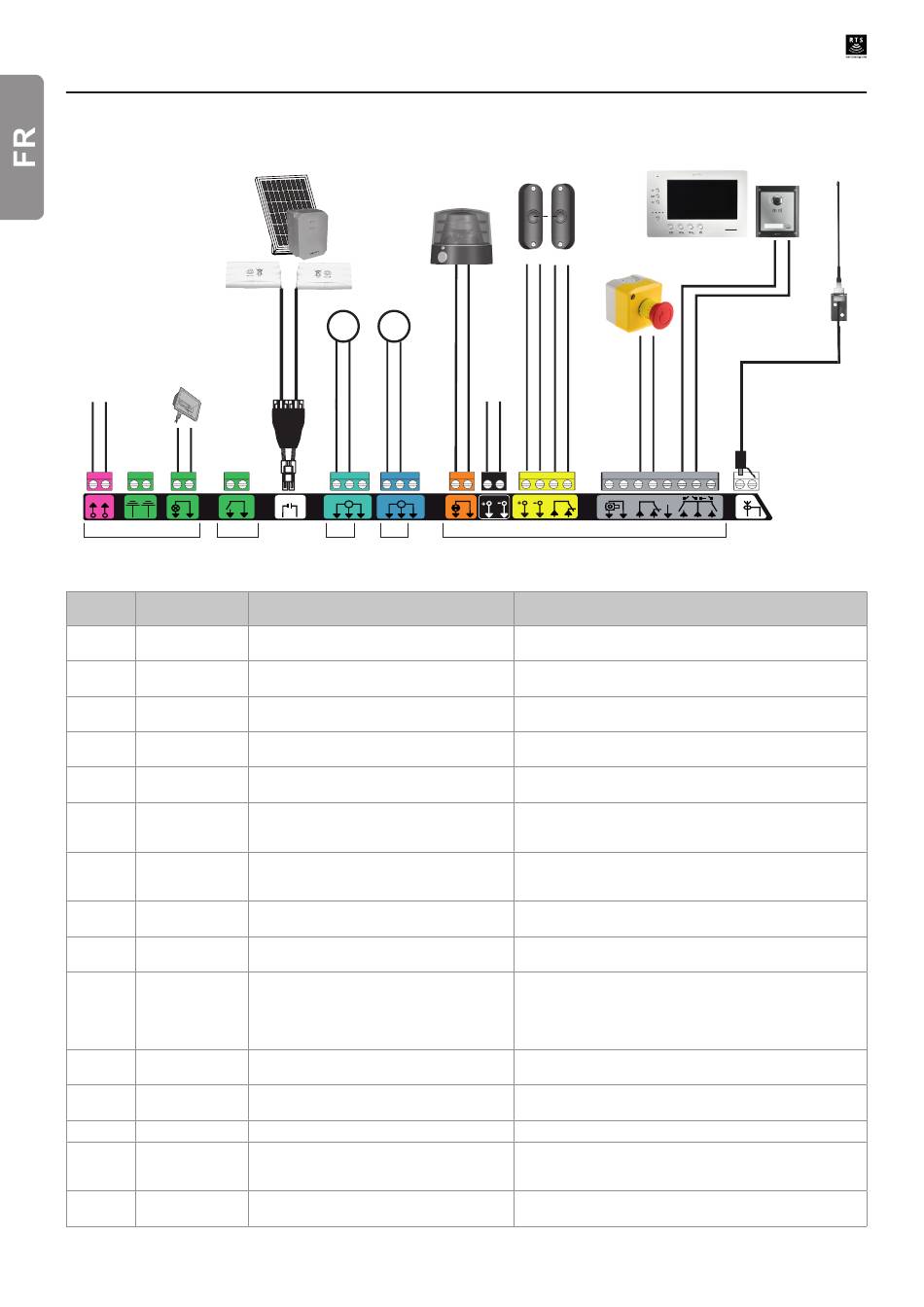

6.1 Plan de câblage général
230 V
500 W max.
230 V
50 Hz
Lamp
230Vac Aux
L N
1 2 3 4 5 6 7 8
1.5 mm² 0.75 mm²
Bornes Indication
borniers
1 L
2 N
3
4
5 N
6 L
7 Contact
8 Commun
9 0 V
10 2 x 9,6 V - 24 V
11 +
12 -
13 Fin de course
14 +
15 -
16 Fin de course
17 24 V - 15 W
18 0 V
19 24 V
20 0 V
21 24 V
22 0 V
23 Commun
24 Contact
25 +
26 -
27 Commun
28 Contact
29 Contact
30 Contact
31 Commun
32 Contact
33 Âme
34 Tresse
13
6 - RACCORDEMENT DES PÉRIPHÉRIQUES
M1 M2
M1 M2
Batt.
- +
M M
- -
+ +
FC FC
9 1 0 1 1 1 2 1 3 1 4 1 5 1 6
1.5 mm² 1.5 mm²
Raccordement
Alimentation 230 V
Terre
Sortie éclairage 230 V
Sortie contact auxiliaire / serrure motorisée
24V
Entrée alimentation basse tension 2 x 9,6 V
ou 24 V
Moteur 1
Non utilisé
Moteur 2
Non utilisé
Sortie feu orange 24 V - 15 W
Alimentation 24 V accessoires
Alimentation sécurités
Entrée sécurité 1 - Cellules
Sortie serrure 24 V ou serrure 12 V
Entrée sécurité 2 - programmable
Sortie test sécurité
Entrée commande TOTAL / OUVERTURE
Entrée commande PIETON / FERMETURE
Antenne
15 W
TX RX
24 Vdc
24V Cell sec./Cell Lock
Flash 24V dc
17 18 1 9 2 0 2 1 2 2 2 3 2 4
2 5 2 6
0.75 mm²
Commentaire
Puissance max. 500 W
Protégée par fusible 5A retardé
Contact sec pour 24V, 2A max, en Très Basse Tension de
Sécurité (TBTS)
En 2 x 9,6 V, fonctionnement dégradé
En 24 V, fonctionnement normal
1,2 A max pour l'ensemble des accessoires sur toutes les
sorties
Permanent si auto-test non sélectionné, piloté si auto-test
sélectionné
Utilisée pour connexion cellule réceptrice RX
Compatible BUS (voir tableau de paramètres)
Pour serrure montage en applique
Programmable (paramètre P17)
Programmable cycle TOTAL / OUVERTURE
Programmable cycle PIETON / FERMETURE
Ne pas changer la position de l'antenne.
Sec. Prog Test Ant.
Sec.
33 34
2 7 2 8 2 9 3 0 3 1 3 2
