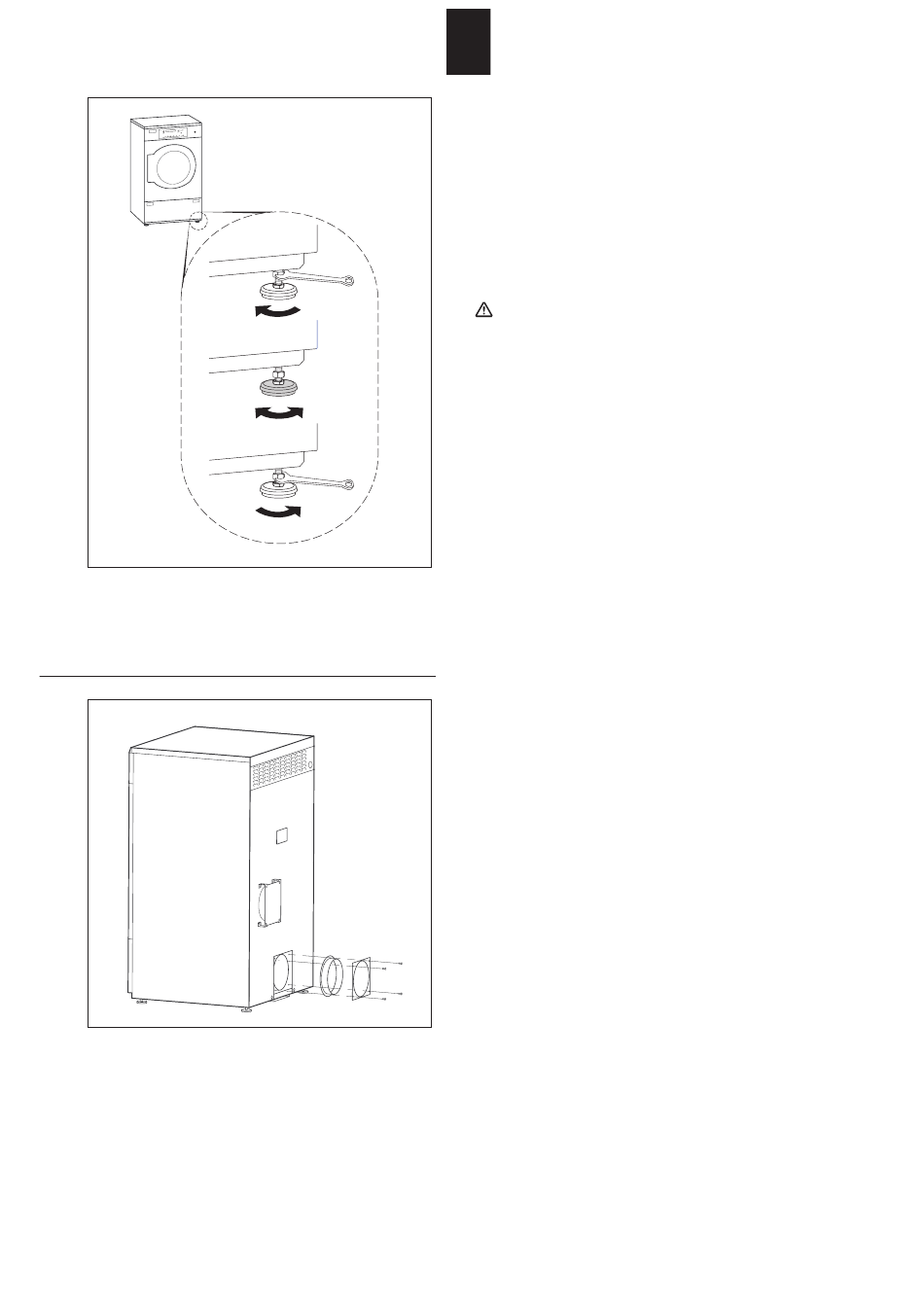

Abluftleitung installieren
X Stülpen Sie den beiliegenden Klemmflansch über den
Abluftstutzen und befestigen Sie beides zusammen mit
den vier Schrauben auf der Abluft öffnung.
5
D
Abluftleitung
Für die Abluftleitung können Sie alle handelsüblichen
Produkte verwenden, wie
z Kunststoffrohre
z flexible Kanäle oder Rohre
z verzinkte Blechkanäle oder Blechrohre
z Verbindungs­, Übergangs­ oder Umlenkstücke für
Flachkanal­ und Rohrsysteme
z Mauerkästen für die Ablüftung ins Freie oder in einen
Lüftungsschacht
Das Material muss wärmebeständig bis zu 80 °C sowie
feuchtigkeitsbeständig sein.
Druckverlust (Widerstand)
Art und Länge der Abluftleitung, insbesondere Kniestü­
cke oder Bögen mit kleinen Radien, behindern den Luft­
durchsatz.
X Achten Sie beim Installieren der Abluftleitung darauf,
dass der Luftdurchsatz möglichst wenig reduziert wird,
d.h. der Druck verlust so tief wie möglich gehalten wer­
den kann.
Die Luft wird durch den Kanal­ bzw. Rohrreibungs wider­
stand (Reibung an der Innenseite der Abluftrohrleitung)
folgendermassen beeinflusst:
z je glatter die Innenwand
z je grösser der Durchmesser der Innenwand
z je kürzer das Rohr
desto geringer ist der Reibungswiderstand.
Gesamt-Druckverlust berechnen
X Berechnen Sie den Druckverlust anhand der entspre­
chenden Werte für Ihren Gerätetyp (siehe Tabelle auf der
nächsten Seite).
