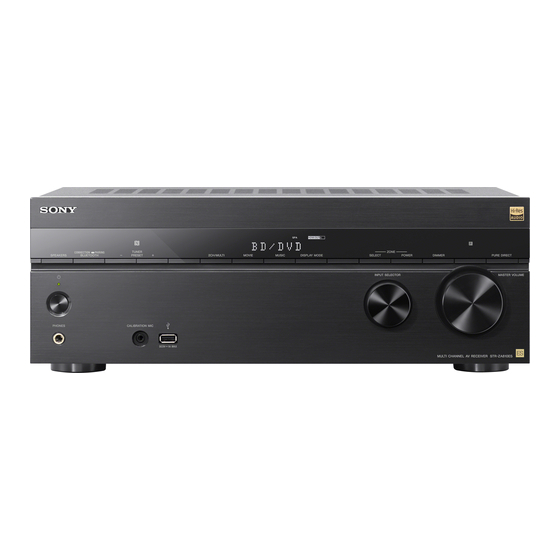

Sony STR-ZA810ES Guide De Démarrage

MULTI CHANNEL AV RECEIVER
Startup Guide
Guide de démarrage
Guía de inicio
STR-ZA810ES
1
Installing and connecting the speakers
Installation et raccordement des enceintes
Instalación y conexión de los altavoces

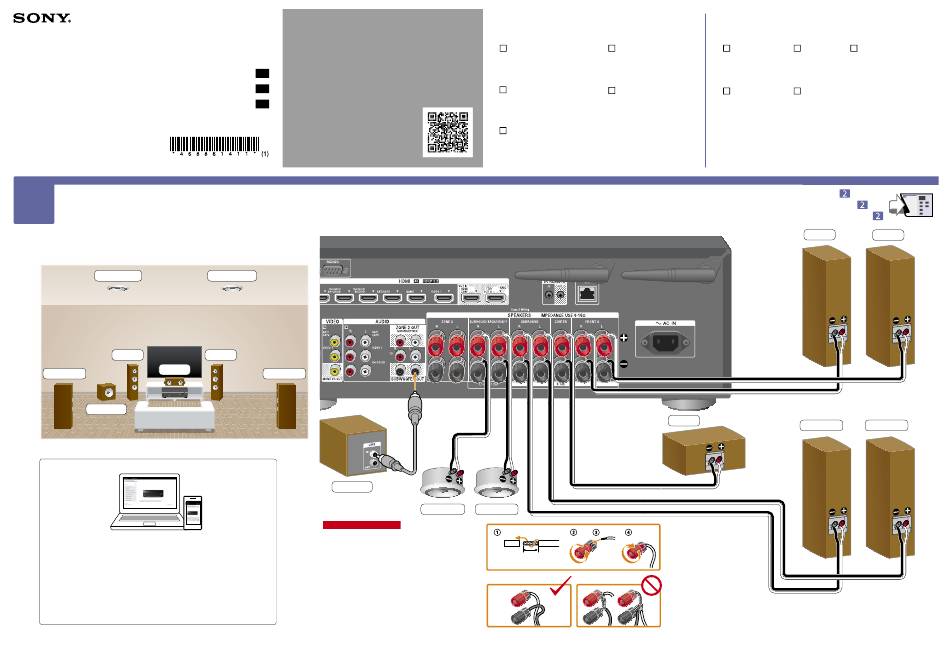

Example of a 5.1.2 channel speaker system configuration
Exemple d'une configuration de systèmes d'enceintes 5.1.2 canaux
Ejemplo de configuración de un sistema de altavoces de 5.1.2 canales
TOP MIDDLE L
FRONT L
CENTER
SURROUND L
SUBWOOFER
Read the Help Guide for information including more examples
of speaker system configurations and connections.
Pour plus d'information, lisez le guide d'aide, notamment pour
consulter des exemples de configurations et de raccordements
de systèmes d'enceintes.
Lea la guía de ayuda para ver información, incluidos más
ejemplos, de configuraciones y conexiones del sistema de
altavoces.
Sony Corporation © 2017 Printed in Malaysia
Visit the Help Guide for complete instructions.
Consultez le Guide d'aide pour obtenir des instructions
complètes.
US
Visite la Guía de ayuda para obtener instrucciones completas.
FR
ES
4-688-614-11(1)
http://rd1.sony.net/help/ha/strza81/h_uc2/
TOP MIDDLE R
FRONT R
SURROUND R
SUBWOOFER
Note / Remarque / Nota
Connect speaker cables properly with the polarities
(  /  ) matched between the speaker cables and the
SPEAKERS terminals.
Raccordez correctement les câbles d'enceintes
en respectant les polarités (  /  ) entre les câbles
d'enceintes et les bornes SPEAKERS.
Conecte los cables de altavoz debidamente haciendo
coincidir las polaridades (  /  ) entre los cables de
altavoz y los terminales SPEAKERS.
Supplied accessories:
Accessoires fournis :
Accesorios suministrados:
Remote control (1)
Télécommande (1)
Mando a distancia (1)
AC power cord (mains lead) (1)
Cordon d'alimentation secteur (1)
Cable de alimentación de CA (1)
Calibration microphone (1)
Microphone de calibrage (1)
Microfono de calibracion (1)
Speaker cable
Monaural audio cable
Câble d'enceinte
Câble audio mono
Cable de audio Cable del altavoz
monofónico
TOP MIDDLE R TOP MIDDLE L
10 mm (13/32")
You will also need (not supplied):
Autres accessoires nécessaires (non fournis) :
También necesitará (no suministrado):
R03 (size AAA) batteries (2) Speaker cables
Piles R03 (taille AAA) (2) Câbles d'enceinte
Pilas R03 (tamaño AAA) (2) Cables de altavoz
FM wire antenna (aerial) (1) Monaural audio cable
Antenne fil FM (1) Câble audio mono
Antena FM de cable (1) Cable de audio
monofónico
* 1 We recommend using Premium High Speed HDMI Cables with Ethernet.
* 1 Nous vous conseillons d'utiliser des câbles HDMI grande vitesse haute qualité avec
Ethernet.
* Recomendamos utilizar cables HDMI de alta velocidad de primera calidad con Ethernet.
1
* 2 These cables may not be needed depending on your connection.
* 2 Il est possible que ces câbles ne soient pas nécessaire selon votre connexion.
* Puede que estos cables no sean necesarios dependiendo del tipo de conexión.
2
Go to back page for step
Consultez le verso pour l'étape
Vaya al dorso para consultar el paso
Speaker cable
Câble d'enceinte
Cable del altavoz
CENTER
Improper connection may
result in fatal damage to the
receiver.
Un raccordement incorrect
peut endommager l'ampli-
tuner de façon irréversible.
Una conexión incorrecta puede
causar daños irreparables al
receptor.
HDMI cables* 1 LAN cable* 2
Câbles HDMI* Câble LAN*
1 2
Cables HDMI* Cable LAN*
1 2
Optical digital cable*
2
Câble optique numérique* 2
Cable digital óptico* 2
.
.
.
FRONT R FRONT L
SURROUND R SURROUND L
