*Gör så här för att konfigurera om en
monteringsplatta/rörklämma för placeringen av
ryggstödet så långt fram som möjligt:
1. Ta loss monteringsplattan från rörklämman (3
skruvar),
2. Rotera rörklämman 180° och sätt fast den igen på
monteringsplattan,
3. Montera rörklämman enligt illustrationen i bild B.
Anpassning efter ryggstödsrörets storlek
 På vissa rullstolar kan det finnas en ojämn skarv i ryggstödsröret där ett rör med mindre diameter
har förts in i ett rör med större diameter. Om rörklämman måste monteras över skarven kan
plastmellanläggen kapas på mitten, så att klämmorna kan fästas ordentligt på ryggstödsrören (se
bild B).
För rullstolar med korta ryggstödsrör kan det bli nödvändigt att montera Matrx PB ersättningsrör
(PBCR). De är utformade för att ersätta befintliga handtag för påskjutning eller rörfrlängningar
standardryggstödsrör på 25
ersättningsryggstödsrören så att Matrx PB kan monteras ordentligt. Ersättningsrör kan erhållas
från Motion Concepts (artikelnr TRX2810).
• 25 mm (1") ryggstödsrör - rörklämmor
monteras utan plastmellanlägg.
• 22 mm (7/8") ryggstödsrör - kräver 22 mm
(7/8") plastmellanlägg (medföljer)
• 19 mm (3/4") ryggstödsrör - krävs 19 mm
(3/4") plastmellanlägg.
Artikelnr 1176088
A

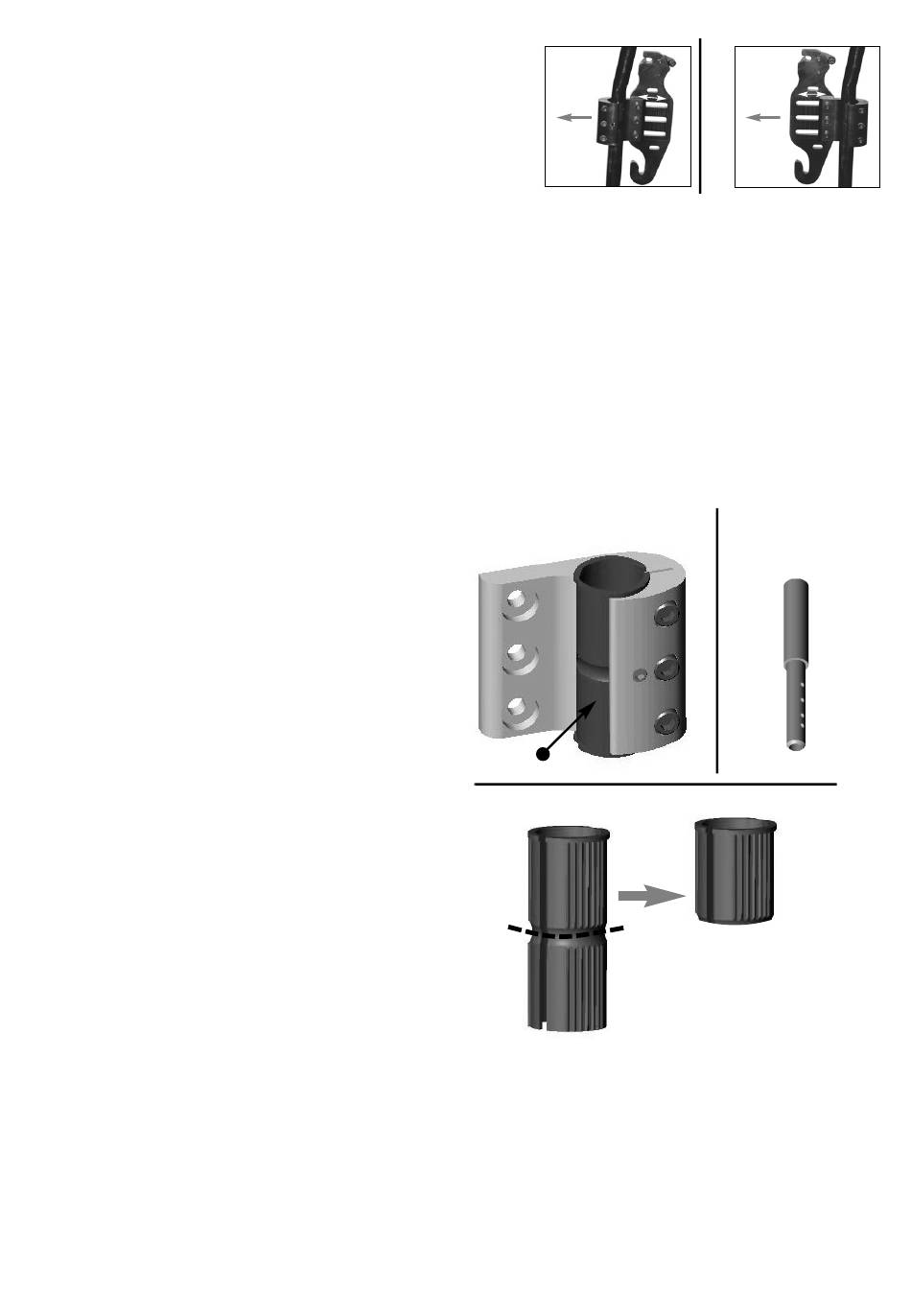

Monteringsplattan placerad så
att ryggstödet hamnar så
långt bak som möjligt
(1"). Rörklämmorna kan
mm
A
Plastmellanlägg
B
97
Fram på rullstolen
B
monteras direkt på
Plastmellanlägget kan kapas
om rörklämman fästs i skarven
mellan två ryggstödsrör med
olika diametrar.
Invacare® Matrx® PB
Fram på rullstolen
Monteringsplattan
placerad så att
ryggstödet hamnar så
på
Ersättningsrör
