Ajuste do pino de fixação
PRECAUÇÃO
Uma configuração incorrecta dos pinos
pode causar danos ao encosto e/ou às
placas de fixação. Assegure que há espaço
suficiente entre as placas de fixação e os
pinos de fixação (recomenda-se uma
lacuna mínima de 3 mm (1/8 pol.)).
Assegure que as porcas salientes estão
completamente apertadas; se não o fizer
podem ocorrer danos/fracturas no painel
posterior.
Assegure que os pinos não giram quando
apertar as porcas salientes. NUNCA
utilize Loctite® nas ferragens dos pinos
de fixação.

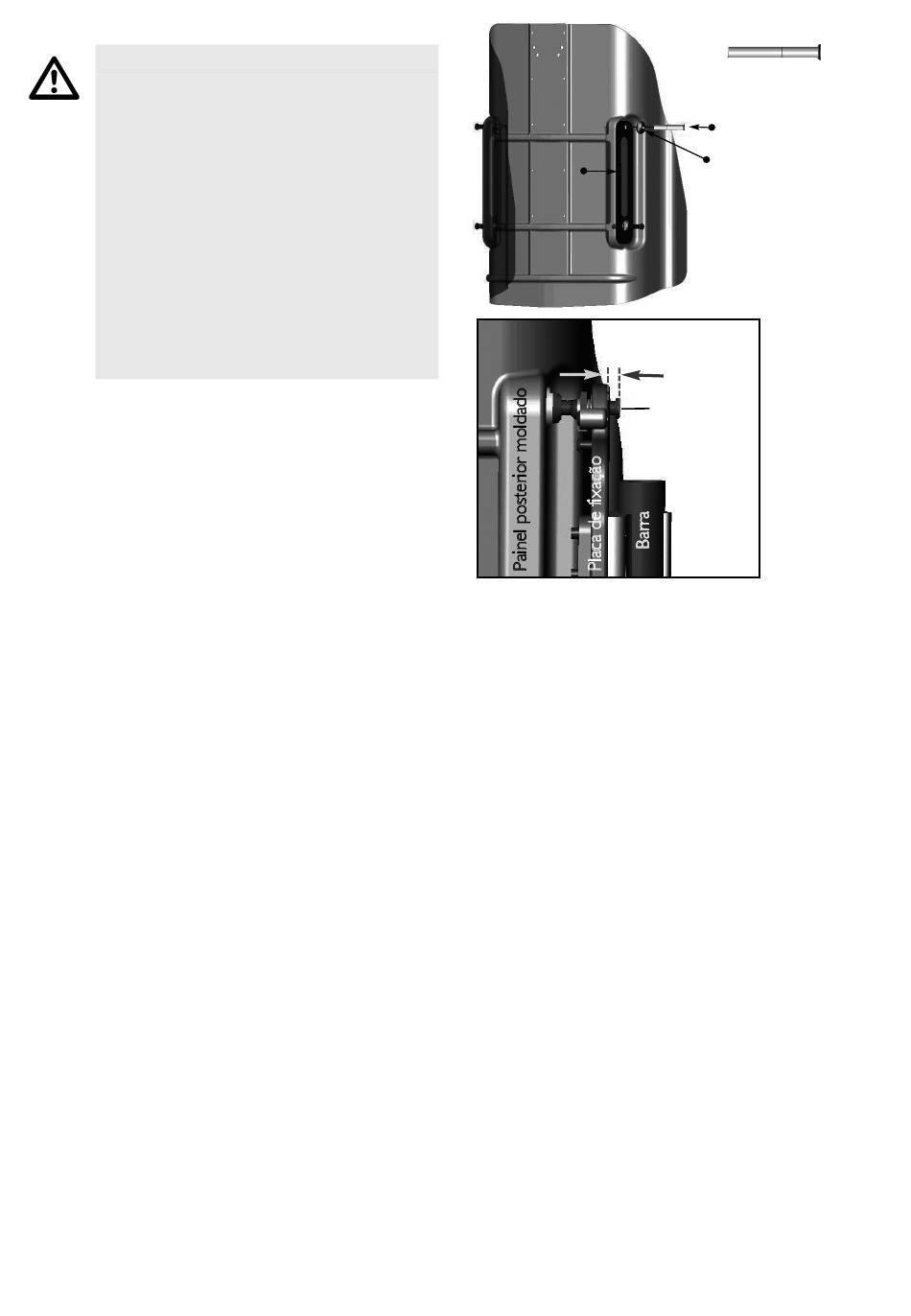

1. Com o encosto fixo na cadeira de rodas,
determine o grau de ajuste necessário para cada
pino de fixação (ver a figura).
2. Retire o encosto da cadeira de rodas e utilize uma
chave para desapertar a porca saliente em cada
pino que requerer ajuste. Se necessário, substitua
os pinos de fixação estandardizados por pinos de
fixação longos.
3. Ajuste a profundidade do pino de fixação (no
sentido dos ponteiros do relógio para diminuir/no
sentido oposto para aumentar) de forma que exista
um espaço mínimo de 3 mm (1/8 pol.) entre o topo
do pino e a placa de fixação.
4. Volte a apertar todas as porcas salientes para fixar
os pinos.
Peça N.º 1176088
Placa de
apoio do
pino
Painel posterior
Espaço mínimo de
61
(opcional)
Pino de fixação longo
Pino de fixação
estandardizado
Porca saliente
3 mm (1/8 pol.)
Pinos de
fixação
Invacare® Matrx® PB
