3 Configurazione
3.1 Contenuto del kit di regolazione
 La viteria è venduta separatamente.
Se uno dei componenti è mancante o non è posizionato correttamente, contattare il nostro
servizio assistenza al rivenditore il quale provvederà a inviarvi i ricambi necessari.
Q.T
À
2 Piastre di fissaggio dello schienale
2 Morsetti dei tubi
2 Inserti dei tubi (1 pollice (25 mm))
2 Inserti dei tubi (7/8 pollici (22 mm))
6 Viti di regolazione della profondità/inclinazione
6 Viti dei morsetti dei tubi
2 Piastre per i dadi dei morsetti dei tubi
4 Perni di fissaggio lunghi (optional)
3.2 Strumenti necessari
Chiavi fisse: 7/8 pollici (22 mm)
Chiavi a brugola: (in dotazione)
Coltellino multiuso/forbici
Cacciavite a croce
Metro / Flessometro
3.3 Prima dell'installazione
Configurazione per il montaggio
ATTENZIONE
Nello stabilire la posizione di montaggio per iI Matrx PB, assicurarsi che la stabilità della carrozzina
non sia compromessa.
La regolazione della posizione dello schienale (avanti e indietro) altera il baricentro dell'utilizzatore
nella carrozzina. Una posizione dello schienale reclinata eccessivamente all'indietro può ridurre
significativamente la stabilità posteriore della carrozzina. Allo stesso modo, una posizione dello
schienale eccessivamente in avanti riduce la stabilità anteriore della carrozzina.
Le piastre di fissaggio sono fornite pre-assemblate sui morsetti dei tubi nella configurazione di
installazione più arretrata. Questo massimizza la profondità del sedile sulla seduta della carrozzina (fino
ad uno scarto posteriore massimo di 2,5 pollici (64 mm) - vedere immagine A).
Cambiando l'orientamento delle piastre di fissaggio sui tubi, l'attacco può essere riposizionato* in modo
da offrire una posizione dello schienale più in avanti se lo si desidera (fino ad un massimo di 2,5 pollici (64
mm) - vedere immagine B).
 Ciascuna piastra di fissaggio è inoltre progettata per fornire 1,5 pollici (38 mm) di regolazione
in avanti e indietro.
Invacare® Matrx® PB

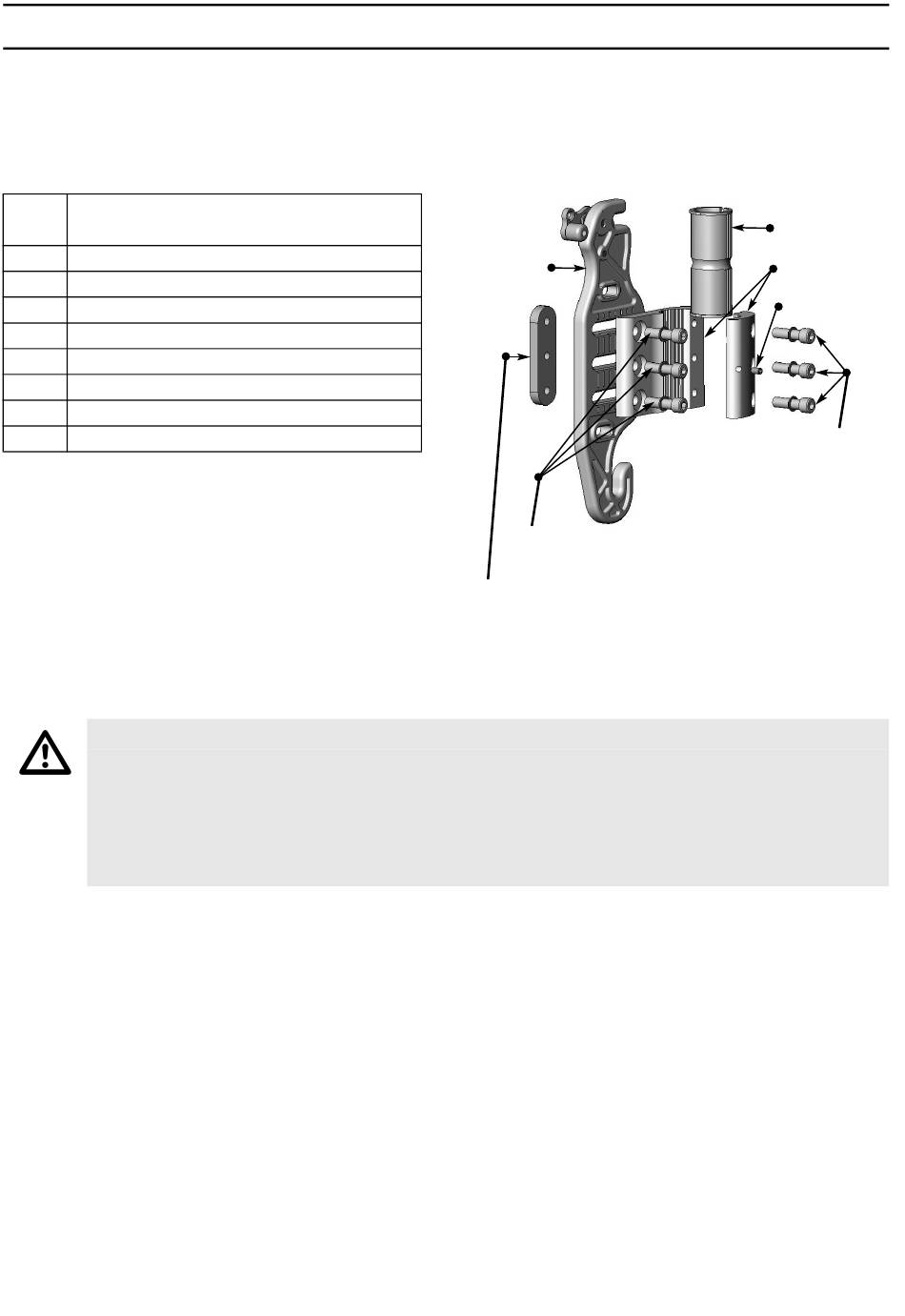

DESCRIZIONE
Piastra di
fissaggio
dello
schienale
Viti di regolazione della profondità o della
Piastra per i dadi dei morsetti dei tubi
70
Inserti dei tubi
Morsetto del tubo
Vite del kit
Viti dei
morsetti dei
inclinazione
Codice prodotto 1176088
tubi
