3 Inbetriebnahme
3.1 Montagesatz für Anbauteile
 Montagesatz wird separat verkauft.
Sollte ein Teil fehlen oder nicht in einwandfreiem Zustand sein, wenden Sie sich bitte an unseren
Kundendienst, damit wir Ihnen Ersatz zusenden können. Siehe Kontaktdaten auf Seite 119.
STCK.
2 Befestigungsplatten hinten
2 Klemmen für Gestänge
2 Einsatz für Gestänge (25 mm)
2 Einsatz für Gestänge (22 mm)
6 Justierschrauben für Tiefe/Neigung
6 Klemmschrauben für Gestänge
Befestigungsmuttern und -platten für
2 Gestänge
4 Lange Befestigungsstifte (optional)
3.2 Benötigte Werkzeuge
Schraubenschlüssel: 22 mm
Inbusschlüssel: (enthalten)
Universalmesser/Schere
Kreuzschlitzschraubendreher
3.3 Vor der Montage
Konfigurieren
WARNUNG
Stellen Sie bei der Einstellung der Montageposition sicher, dass die Stabilität des Rollstuhls nicht
beeinträchtigt wird.
Die Justierung der vorderen und der hinteren Position der Rückenlehne wirkt sich auf den
Schwerpunkt des Benutzers im Rollstuhl aus. Eine nach hinten geneigte Rückenstellung kann die
hintere Stabilität des Rollstuhls erheblich beeinträchtigen. Dementsprechend kann eine nach
vorne geneigte Rückenstellung die vordere Stabilität des Rollstuhls beeinträchtigen.
Die Befestigungsplatten sind bereits an den Klemmen für das Gestänge in der hintersten Montageposition
vormontiert. Das vergrößert die Sitztiefe des Rollstuhles (bis maximal 64 mm, hinterer Versatz – siehe
Abbildung A).
Wird die Ausrichtung der Befestigungsplatten auf den Klemmen für das Gestänge verändert, kann der
Montagesatz anders angebracht werden*, um eine höhere Rückenstellung zu gewährleisten (bis maximal
64 mm, vorderer Versatz – siehe Abbildung B).
 Jede einzelne Befestigungsplatte ist auf eine Längseinstellung von 38 mm in Abhängigkeit von
der Klemme am Gestänge ausgelegt.

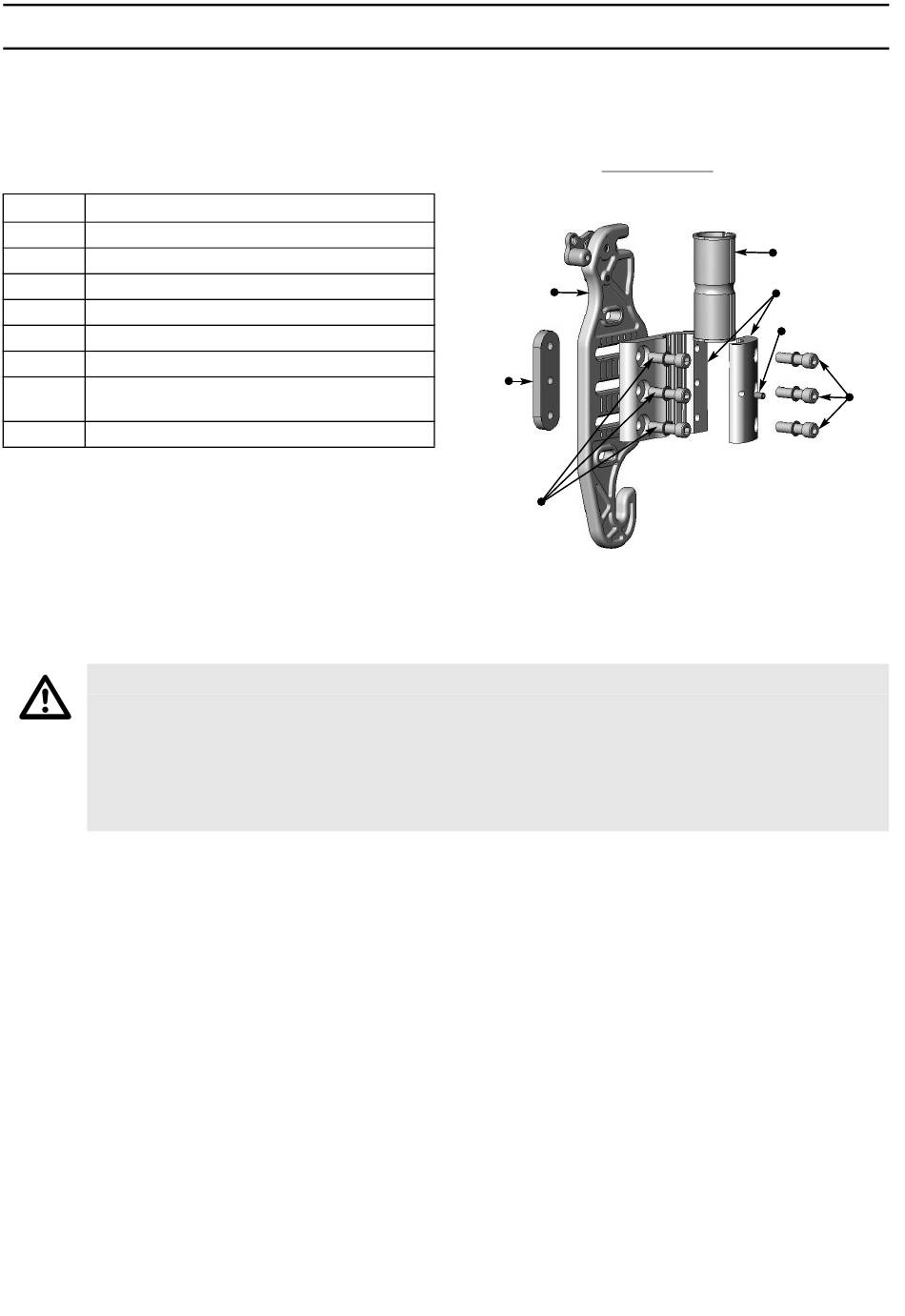

Invacare® Matrx® PB
BESCHREIBUNG
Metermaß/Lineal
Befestigungs-
platte hinten
Befestig-
ungsmutt
er und -
platte für
Gestänge
Justierschraub
en für
Tiefe/Neigung
30
Einsatz für
Gestänge
Klemme für
Gestänge
Feststell-
schraube
Klemmschrauben
für Gestänge
Teilenummer 1176088
