Descrições do painel

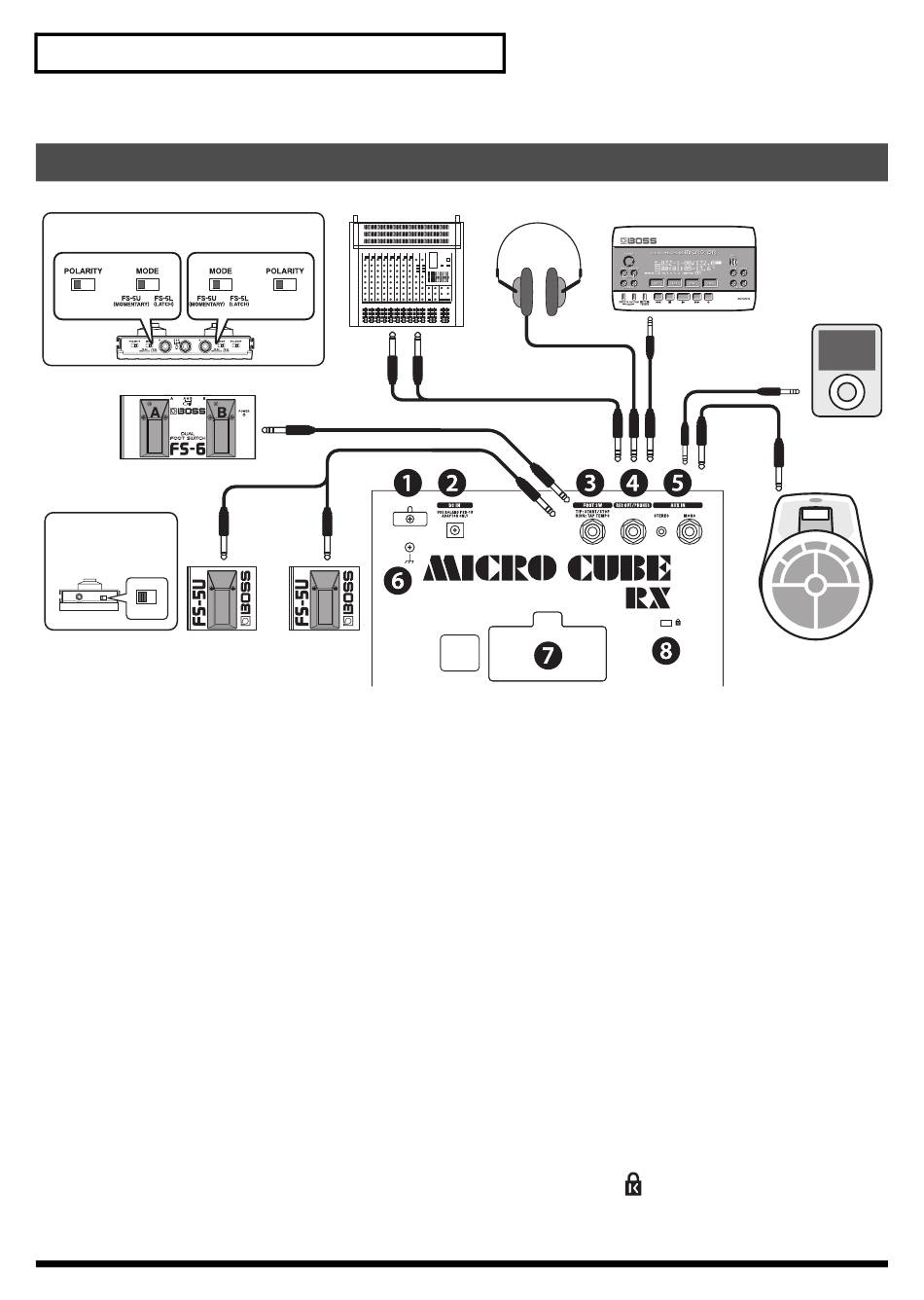

Painel traseiro
Ajuste as chaves conforme demonstrado a seguir.
B
Iniciar/Parar
BOSS FS-6
Ajuste a chave de
polaridade conforme
Branco
demonstrado a seguir.
Iniciar/Parar
1. Gancho do cabo
Enganche o cabo do adaptador CA aqui.
→ Colocando as pilhas (p. 35)
2. Plugue do adaptador CA
Conecte o adaptador CA que acompanha a unidade ao plugue.
Use apenas o adaptador CA fornecido com o MICRO CUBE RX.
O uso de outros adaptadores CA pode danificar o amplificador
ou acarretar outros problemas.
→ Colocando as pilhas (p. 35)
Plugue FOOT SW (Pedal)
3.
Se você conectar um pedal (o opcional BOSS FS-5U ou FS-6),
poderá usar a função RHYTHM GUIDE (START/STOP e TAP TEMPO).
Plugue REC OUT/PHONES
4.
Conecte fones de ouvido estéreos ou um equipamento de gravação
a esse plugue. Ele oferece saída estéreo.
* Nenhum som é reproduzido nos alto-falantes da unidade
quando o plugue RECOUT/PHONES está sendo usado.
5. Plugue AUX IN
Você pode conectar CD player, reprodutor de áudio digital ou instrumentos
musicais eletrônicos para acompanhá-lo enquanto toca a guitarra.
A unidade dispõe de dois tipos de plugue para entrada externa:
um plugue mono de 1/4" e um miniplugue estéreo. Use o cabo
apropriado (opcional) ao aparelho quando for conectar.
* Determine o nível do volume, ajustando o controle de volume
do aparelho conectado.
38
A
Branco (canal E)
Tap tempo
PCS-31
Vermelho
BOSS FS-5U
Tap tempo
Mixer Fones de ouvido estéreos
Vermelho (canal D)
PCS-31
6. Terminal de aterramento
Dependendo das circunstâncias de um ajuste em particular, você talvez
sinta uma sensação desconfortável ou perceba que a superfície fica áspera
ao tocar o aparelho, os microfones conectados a ele ou a parte metálica
dos demais objetos (por exemplo, guitarras ou violões). Isso acontece
por causa de uma carga elétrica muito pequena, absolutamente
inofensiva. No entanto, se ficar preocupado com isso, conecte o terminal
de aterramento usando um fio terra externo. Quando a unidade está
aterrada, pode haver um zumbido mínimo, dependendo dos detalhes
da instalação. Se estiver inseguro sobre o método de conexão, entre
em contato com o Centro de Serviço da Roland ou com um distribuidor
autorizado pela Roland, conforme indicado na página "Information".
Locais inadequados para conexão
• Tubulações de água (podem provocar choques elétricos)
• Tubulações de gás (podem resultar em incêndio ou em explosão)
• Aterramento de linha telefônica ou haste de pára-raios
(pode ser perigoso em caso de raios)
Essa unidade pode emitir uma quantidade razoável de barulho
devido a interferencia de dispositivos externos ou a tomada a qual
está conectada. Conectar o terminal de aterramento a um
aterramento externo pode reduzir esses níveis de barulho.
Compartimento das pilhas
7.
Coloque seis pilhas AA. Use apenas pilhas alcalinas (LR6).
Você não pode usar nenhum outro tipo de pilha.
→ Colocando as pilhas (p. 35)
8. Slot de Segurança (
Você pode conectar à unidade qualquer cabo de segurança contra
roubo oferecido no mercado e também outros dispositivos de segurança.
http://www.kensington.com/
Gravador
Reprodutor
Cabo estéreo
Cabo estéreo padrão
Cabo mono
padrão
Instrumentos musicais
eletrônicos etc.
)
de áudio
digital
