Funzioni

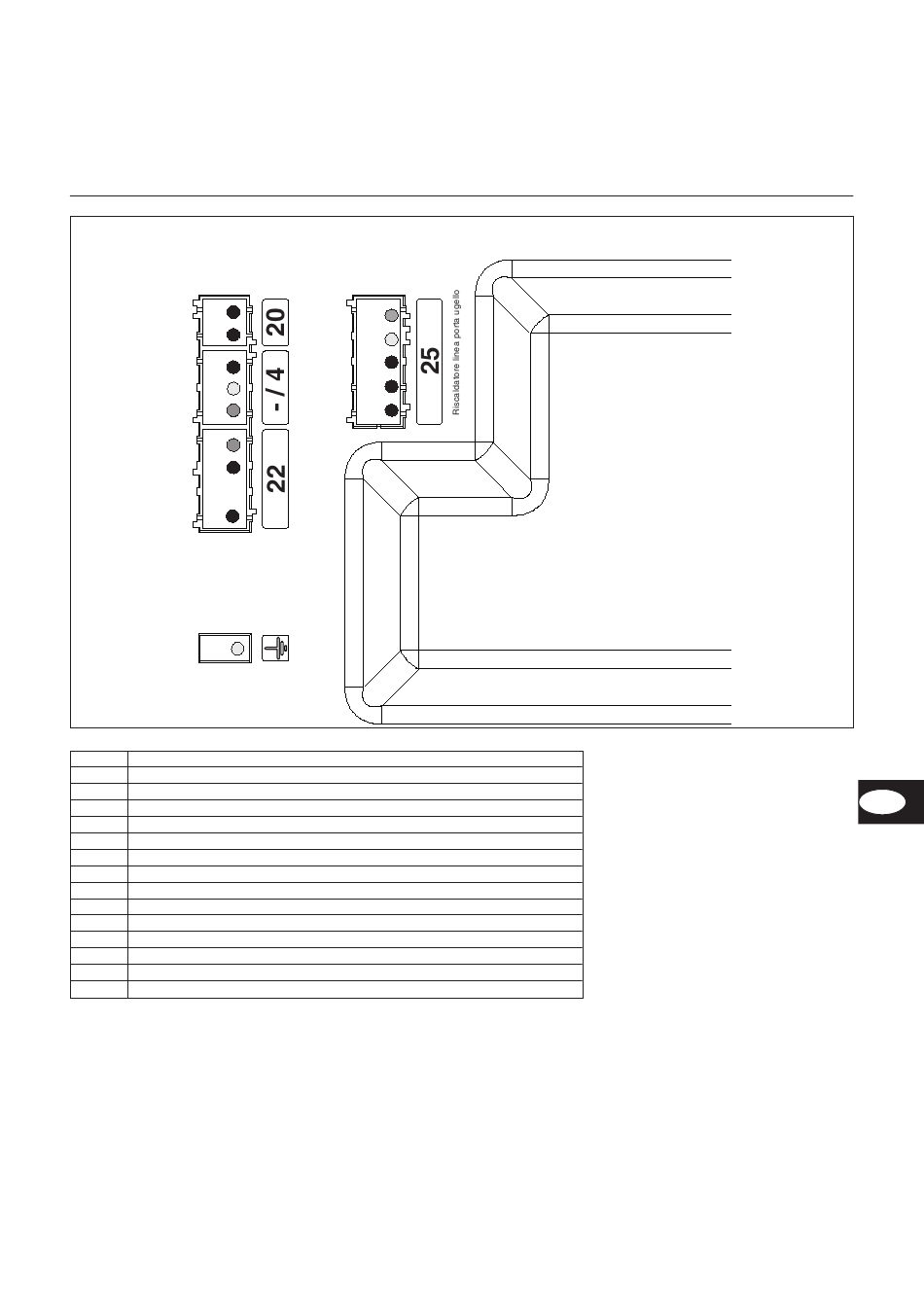

Configurazione dei terminali
Attacco di collegamento
Morsetti
1
2
3
4
5
6
7
9
14
Morsetti
1 Morsetto A del programmatore
2 Morsetto 9 del programmatore
3 Morsetto 7 del programmatore
4 Neutro
5 Neutro
6 Neutro
7 Morsetto 5 del programmatore
9 Neutro
14 Terra
15 Neutro
16 Terra
17 Morsetto 4 del programmatore (Contatto riscaldatore)
18 Morsetto 6 del programmatore (Riscaldatore)
19 Morsetto 5 del programmatore (Valvola)
N° connettore Morsetti N° connettore
Riarmo
15
16
17
Ventilazione
18
perma-
nente
19
Contaore
Terra
Descrizione
02/2006 - Art. Nr. 13 018 037A
IT
33
