Messa in funzione
Regolazione dell'aria
Regolazione della presione gasolio
Controllo del funzionamento
7
8
5
2
Type BFP 21 L3 LE-S
R

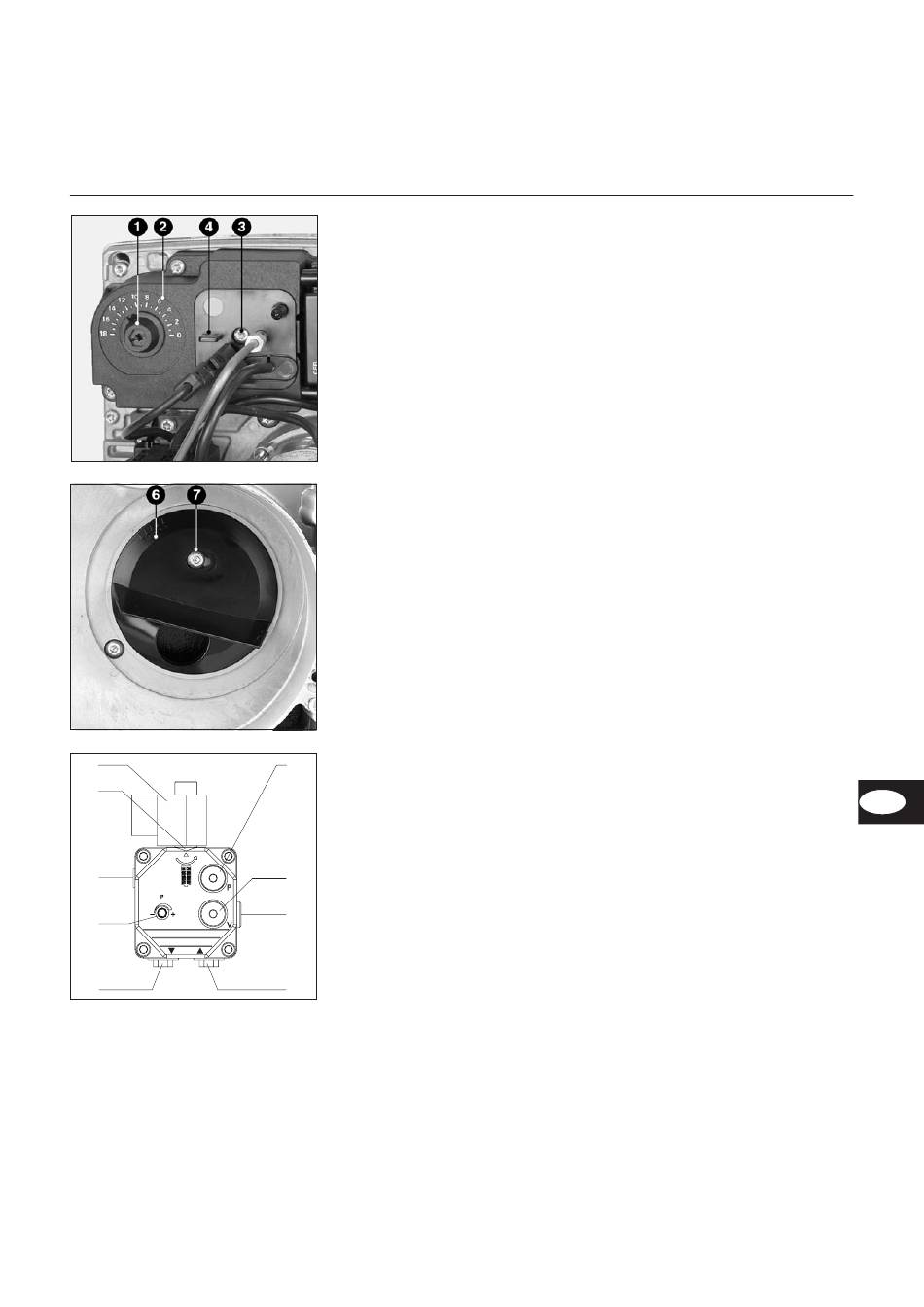

Posizionamento
1 Manopola di regolazione del
dosaggio dell'aria
2 Scala di regolazione del dosaggio
dell'aria
3 Vite di regolazione dell'apertura
della ricircolazione (sigillata in
fabbrica.)
4 Scala di regolazione dell'apertura
della ricircolazione
6 Guida dell'aria d'aspirazione
7 Vite di bloccaggio della guida
dell'aria d'aspirazione.
La guida dell'aria d'aspirazione 6 è
regolata in fabbrica.
Posizione 1 = posizione massima del
ventilatore.
Posizione 5 = posizione minima del
ventilatore.
Nei casi in cui una pressione elevata
arrecherebbe un pregiudizio, per esempio
nel caso di un'importante depressione
nella camera di combustione, la regolazione
della guida dell'aria d'aspirazione
permettere di ridurre la pressione:
Allentare la vite di serraggio 7
G
Regolare la guida dell'aria d'aspirazione
G
secondo il nuovo valore.
Stringere nuovamente la vite di serraggio.
G
Regolazione della pressione del
6
gasolio
La pressione del gasolio e di
conseguenza la potenza del bruciatore,
sono regolate da un regolatore di
pressione del gasolio 2 incorporato
nella pompa.
Rotazione verso:
1
destra : aumento della pressione,
–
sinistra: diminuzione della pressione.
–
Per eseguire un controllo occorre
1
collegare un manometro nel punto
previsto sulla pompa 6, filettatura R
1/8".
Controllo della depressione
Il vacuometro controllo della
S
depressione deve essere collegato nel
punto 1, R 1/8". La depressione minima
ammessa è di 0,4bar. Con depressioni
più importanti, il gasolio si gassifica e
provoca dei rumori di sfregamento nella
pompa.
02/2006 - Art. Nr. 13 018 037A
La regolazione della quantità d'aria è
effettuata facendo ruotare la manopola
di dosaggio 1.
Far ruotare la manopola di dosaggio:
verso destra, per diminuire il flusso
–
d'aria => aumento della valore di CO
verso sinistra per aumentare il flusso
–
d'aria => diminuzione della valore di CO
Il valore di dosaggio secondo la tabella
di regolazione può essere letto sulla
scala di regolazione 2.
Per ottenere una regolazione precisa,
occorre utilizzare un apposito apparecchio
di misura. Il valore di CO deve essere
2
regolato tra il 12,5 e il 13,5%.
Regolazione della ricircolazione
L'apertura della ricircolazione è
sigillata in fabbrica. (vernice sulla
vite di regolazione).
Alcuna modificazione è necessaria.
Vedere pagina 36 per modificazione
della potenza.
Per ottenere una corretta regolazione del
flusso dell'aria di ricircolazione, collegare
un apparecchio di misura di NO e di CO.
Per lo spostamento assiale del diffusore
nel tubo del bruciatore, si regola la
larghezza dell'apertura della ricircolazione.
Il posizionamento si ottiene mediante la
vite di regolazione 3 in funzione del valore
indicato nella tabella dei valori di
regolazione. Tale valore può essere letto
sulla scala 4. Dopo una nuova regolazione
della ricircolazione, si deve effettuare una
sosta di circa 5 minuti ed eseguire poi un
nuovo tentativo di messa in moto. Se il
bruciatore non si avvia o si avvia in ritardo,
si deve riportare la regolazione della
ricircolazione ad un valore di scala
inferiore, fino ad ottenere una messa in
moto nella massima sicurezza.
Non si deve far funzionare il
bruciatore con un'apertura di
ricircolazione troppo ridotta o
addirittura chiusa. Ne risulterebbe un
forte aumento della temperatura nel
diffusore e ciò potrebbe provocare
un deterioramento di quest'ultimo.
Controllo del funzionamento
È necessario procedere a una verifica
di sicurezza del monitoraggio fiamma
sia dopo la messa in funzione iniziale
sia dopo le revisioni o dopo un periodo
di inattività prolungato.
Tentativo di avviamento con rivelatore
–
di fiamma oscurato: trascorso il tempo
di sicurezza il programmatore deve
andare in blocco!
Avviamento con rivelatore di fiamma
–
non oscurato: dopo 10 secondi di
preventilazione il programmatore
deve andare in blocco!
Avviamento normale: quando il
bruciatore è in funzione, oscurare il
rivelatore di fiamma: dopo un nuovo
avviamento e trascorso il tempo di
sicurezza il programmatore deve
andare in blocco!
