1. Précautions de manipulation des composants
électroniques
Cette unité utilise des circuits CMOS LSI dans la partie
intégrale des circuits. Lors de la manipulation de ces
pièces, les précautions suivantes doivent être rigoureu-
sement respectées. Les circuits CMOS LSI ont une
très haute impédance aux bornes d'entrée et de sortie.
Pour cette raison, ils sont facilement affectés par la
source d'alimentation haute tension environnante,
l'électricité statique dans les vêtements, etc. et parfois
ils ne sont pas complètement protégés par le circuit de
protection incorporé.
Afin de protéger le circuit CMOS LSI.
1) Lors du stockage et du transport, bien l'envelopper
dans une feuille d'aluminium. Envelopper également
les plaquettes de montage imprimé dans une feuille
d'aluminium.

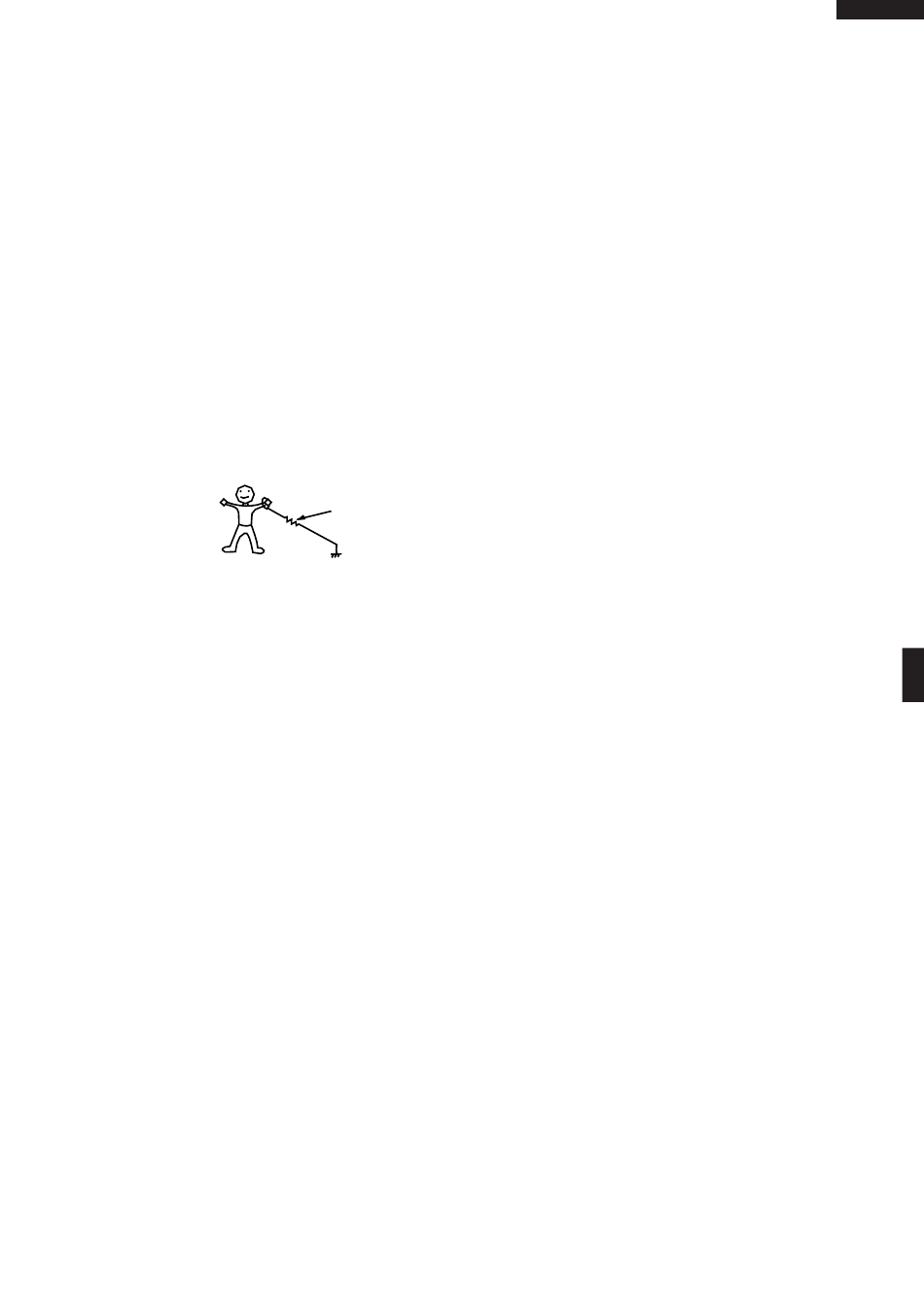

2) Lors du soudage, mettre le technicien à la masse
comme indiqué sur la figure et utiliser un fer à
souder et un plan de travail mis à la masse.
2. Réparation du panneau de commande tactile
Les procédures permettant de réparer le panneau de
commande tactile du four à micro-ondes sont décrites
ainsi que les précautions à prendre.
Pour effectuer les réparations, l'alimentation du panneau
de commande tactile est disponible soit de la ligne
d'alimentation du four, soit de la source d'alimentation
externe.
(1) Réparation du panneau de commande des
touches avec l'alimentation du four :
ATTENTION :
LE TRANSFORMATEUR HAUTE TENSION DU
FOUR A MICRO-ONDES EST ENCORE ACTIF
PENDANT LA REPARATION ET PRESENTE UN
DANGER.
Par conséquent, lors de la vérification de la per-
formance du panneau de commande des touches,
placer le boîtier extérieur sur le four pour éviter de
toucher le transformateur haute tension, ou débran-
cher la borne de l'enroulement primaire (connecteur)
du transformateur haute tension pour le désactiver;
le bout d'un tel connecteur doit être isolé par un
ruban isolant. Après la réparation, s'assurer de re-
mettre les fils sur leurs emplacements originaux.
A. Sur certains modèles, le câble d'alimentation
électrique entre le panneau de commandes
tactiles et le four lui-même est tellement court
qu'il est impossible de séparer les deux parties.
Pour ces modèles, vérifier et réparer toutes les
commandes (y compris celles liées au détecteur)
du panneau de commande tactile tout en les
maintenant connectés au four.
B. Sur certains modèles, le cordon d'alimentation
entre le panneau de commande des touches et
le four est assez long que les deux puissent
être séparés. Pour ces modèles, il est possible
REPARATION
Env. 1 Mohm
15
de vérifier et de réparer les commandes du
panneau de commande des touches tout en le
séparant du four; dans ce cas il faut court-
circuiter les bouts du commutateur de détection
de porte (sur la carte imprimée) du panneau de
commande des touches à l'aide d'un cavalier,
qui amène un état de fonctionnement équivalent
à celui de la porte du four fermée. Comme pour
les commandes liées à la détection du panneau
de touches de commande, la vérification est
possible si la (les) résistance(s) fictive(s) d'une
résistance égale à celle des commandes est
(sont) utilisée(s).
(2) Réparation du panneau de commande tactile
avec l'alimentation d'une source d'alimentation
externe :
Débrancher complètement le panneau de com-
mande des touches du four et court-circuiter les
deux bouts du commutateur de détection de porte
(sur la carte imprimée) du panneau de commande
des touches, qui amène un état de fonctionnement
équivalent à celui de la porte fermée. Connecter
une source d'alimentation externe à la borne d'entrée
d'alimentation du panneau de commande tactile,
ensuite il est possible de vérifier et réparer les
commandes du panneau de commande tactile, il
est aussi possible de vérifier les commandes liées
à la détection du panneau de commande tactile en
utilisant la (les) résistance(s) fictive(s).
3. Outillage pour la réparation
Outils nécessaires pour réparer l'ensemble panneau
de commande tactile.
1) Fer à souder : 30 W
(Il est recommandé d'utiliser un fer à souder avec
une borne de masse.)
2) Oscilloscope : Monofaisceau, plage de fréquence :
CC-10 MHz ou modèle plus récent.
3) Autres outils : Outils à main
4. Autres précautions
1) Avant d'activer la source d'alimentation de l'unité
de commande, enlever la feuille d'aluminium appli-
quée pour éviter l'électricité statique.
2) Connecter le connecteur de l'unité des touches à
l'unité de commande en s'assurant si les fils du
conducteur ne sont pas torsadés.
3) Après avoir enlevé la feuille d'aluminium, faire
attention à ne pas appliquer une tension anormale
due à l'électricité statique etc. aux bornes d'entrée
ou de sortie.
4) Fixer les connecteurs, les condensateurs électroly-
tiques, etc. à la plaquette de montage imprimé, en
s'assurant si toutes les connexions sont serrées.
5) S'assurer d'utiliser les composants spécifiés
lorsqu'une haute précision est exigée.
