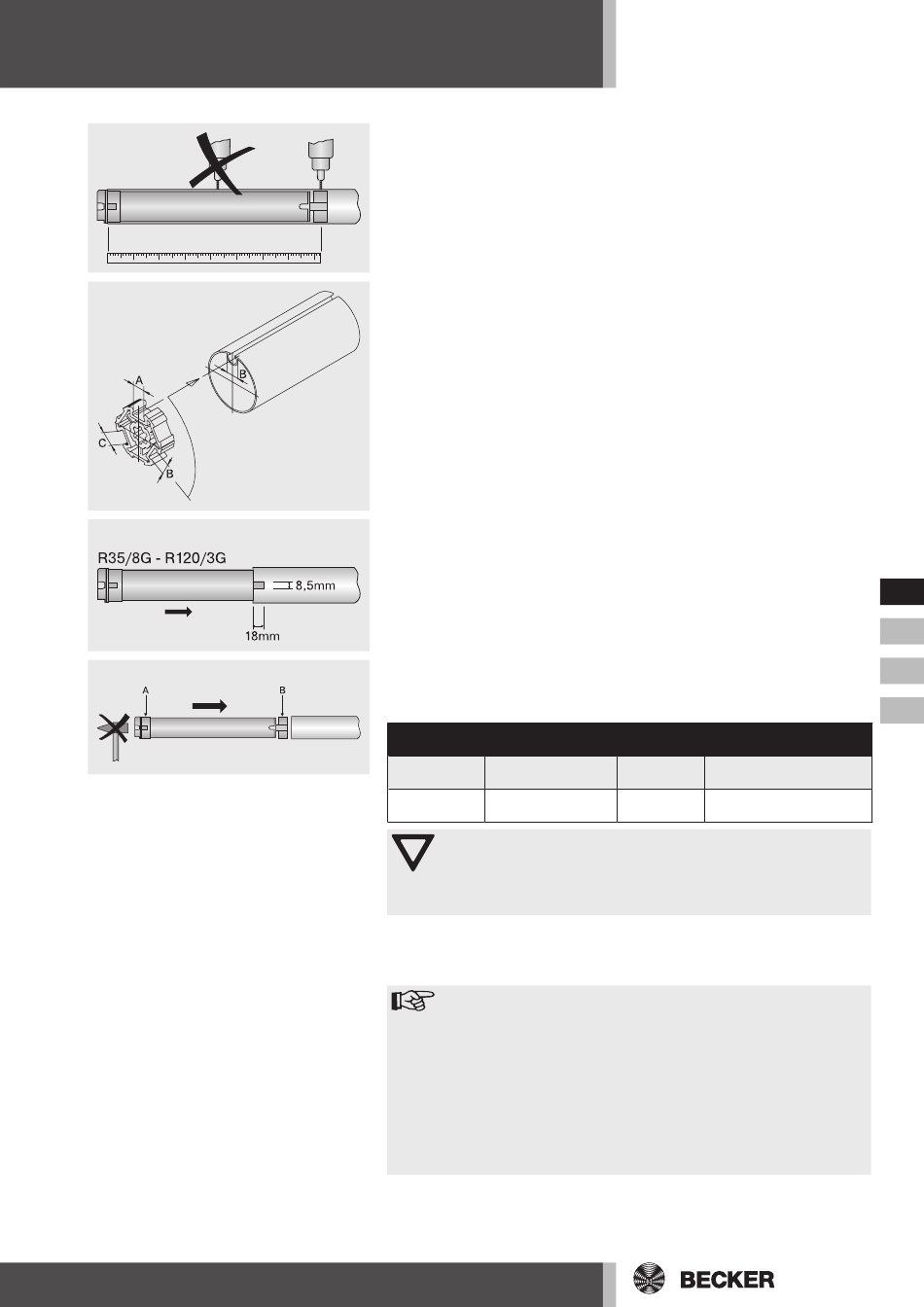

5. Vor dem Einbau in die Welle, das Maß vom Wellenende bis zur Mitte des
Mitnehmers abnehmen und auf der Welle anzeichnen (Abb. 5).
• Bei Profilwellen:
Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei
einigen Mitnehmern durch Drehen des Mitnehmers in eine andere Nu-
tausnehmung ausgleichen. Diese Nutausnehmungen haben verschiede-
ne Maße und ermöglichen Ihnen einen passgenauen Einbau des Antrie-
bes (Abb. 6).
• Bei Rundwellen:
Klinken Sie vorher das Rohr auf der Motorseite aus, damit der Nocken des
Ringes mit in die Welle geschoben werden kann. Der Nocken des Ringes
darf zur Welle kein Spiel haben. Bei Ringen ohne Mitnahmenocken muss
die Wickelwelle mit dem Ring durch eine Blechschraube 4,8 x 10 mm ver-
bunden werden (Abb. 7).
6. Montieren Sie den Rohrantrieb mit entsprechendem Ring (A) und Mitneh-
mer (B). Schieben Sie den Rohrantrieb mit dem vormontierten Ring und
Mitnehmer formschlüssig in die Welle ein. Achten Sie auf guten Sitz des
Ringes und des Mitnehmers in der Welle (Abb. 8).
Verbinden Sie den Mitnehmer des Rohrantriebes grundsätzlich, wie folgt,
mit der Wickelwelle:
Antriebsgröße Wickelwellen-Ø
[mm] [mm]
63 - 120 mm
Ø 58
Druckguß-Mitnehmer
85 - 133 mm
Ø 58
Alu-Mitnehmer
Achtung
Beim Anbohren der Wickelwelle nie im Bereich des Rohran-
triebs bohren! Der Rohrantrieb darf beim Einschieben in die
Welle nicht eingeschlagen und nicht in die Wickelwelle fallen
gelassen werden!
Die Fa. Becker empfiehlt, auch das Gegenlager mit der Wickelwelle zu ver-
schrauben.
7. Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb
und Gegenlager in die Lagerstellen ein.
Hinweis
Achten Sie bei der Montage immer darauf, dass die Netzan-
schlussleitung nicht bei Betrieb der Anlage beschädigt wer-
den kann.
Decken Sie scharfe Kanten, über die das Kabel geführt wird,
mit entsprechendem Schutzband ab. Bei eventuellen Be-
schädigungen der Netzanschlussleitung darf ein Austausch
dieser nur durch den Hersteller erfolgen. Verlegen Sie die
Anschlussleitung zum Motor hin ansteigend, bzw. bilden Sie
mit dem Kabel eine Schlaufe, damit Regen am unteren Punkt
ablaufen kann.
8. Sichern Sie den Antrieb entsprechend der Befestigungsart des Wandla-
gers mit Splint oder Federstecker.
Drehmoment Befestigungsschrauben
max. [Nm] Mitnehmer (4 Stck.)
Senk-Blechschraube ST
120
9,5 x 10 DIN 7982
Senkschrauben
120
M8 x 16 DIN 7991
