Bedienungsanleitung
Bestimmungsgemäße Verwendung
Die Rohrantriebe der Typen R35/8G, R60/8G und R120/3G sind ausschließlich für den Einsatz in Rollläden- oder Sonnen-
schutzanlagen mit Notstromversorgung (Akku), sowie für Sonderanwendungen (nach Freigabe durch die Firma Becker-An-
triebe GmbH) bestimmt, wo die Sicherheits-Kleinspannung verlangt wird, oder die Anlage bei Stromausfall komfortabel per
Motorkraft bedient werden kann.
Werden die Steuerungen und Antriebe für andere als die oben genannten Einsätze verwendet oder werden Veränderungen
an den Geräten vorgenommen, die die Sicherheit der Anlage beeinfl ussen, so haftet der Hersteller oder Anbieter nicht für
entstandene Personen- oder Sachschäden sowie Folgeschäden.
Für den Betrieb der Anlage oder Instandsetzung sind die Angaben der Betriebsanleitung zu beachten. Bei unsachgemäßem
Handeln haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden.
1
2
3
4
6

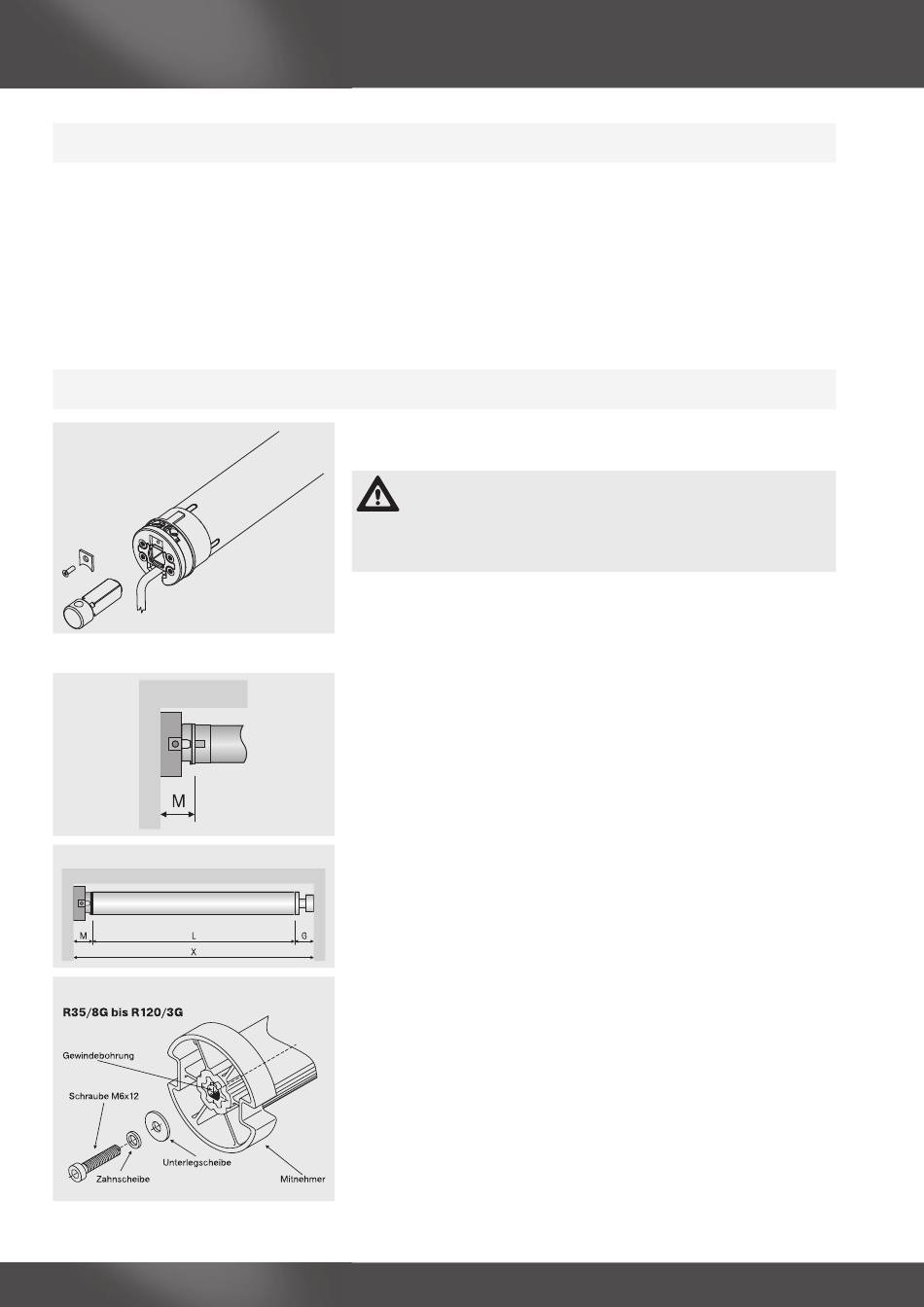

Montageanleitung

Der Monteur muss sich vorher von der erforderlichen Festigkeit des Mauer-
werks bzw. des Rollladenkastens oder Sonnenschutzsystems (Drehmoment
des Antriebs plus Gewicht des Behanges) überzeugen.
Vorsicht
Elektroanschlüsse dürfen nur von einer Elektrofachkraft
durchgeführt werden. Vor der Montage ist die Stromzulei-
tung spannungsfrei zu schalten. Bitte geben Sie die beilie-
genden Anschlussinformationen dem ausführenden Elektro-
installateur.
Bitte beachten Sie bei der Montage des Antriebes folgende Punkte:
1. Montage des Steckzapfens
Der Steckzapfen wird durch ein Halteplättchen gesichert. Zum Lösen
des Steckzapfens Schraube herausdrehen und Halteplättchen entfernen
(Abb.1).
2. Ermitteln Sie den seitlichen Platzbedarf (M) des Kopfstücks, des Gegen-
lagers und des Motorlagers (Abb. 2), um die benötigte Länge der Wickel-
welle zu errechnen.
3. Das lichte Maß des Rollladenkastens oder Sonnenschutzsystems (X) mi-
nus der Gesamtlänge von Wandlager+Kopfstück (M) und Gegenlager (G)
ergibt die Länge (L) der Wickelwelle:
L=X-(G+M) (Abb. 3).
Messen Sie den Abstand von Wandlager und Anschlusskopf selbst aus, da
diese je nach Kombination von Motor und Lager variieren können.
4. Befestigen Sie dann Wand- und Gegenlager.
• Montage des Mitnehmers mit Schraubverbindung bei den Antrie-
ben R35/8G bis R120/3G:
Hier erfolgt die Befestigung mit einer Schraube M6x12. Diese wird mit ei-
ner Unterlegscheibe für M6 und einer entsprechenden Zahnscheibe ge-
sichert (Abb. 4).
