Gebruiksaanwijzing
De buismotoren van het type R35/8G, R60/8G en 120/3G zijn uitsluitend bedoeld voor gebruik in rolluik- of zonweringin-
stallaties met noodstroomvoorziening (accu) alsmede speciale toepassingen (na toestemming door de fa. Becker-Antriebe
GmbH) waar veiligheid laagspanning vereist is of waar de installatie na stroomuitval comfortabel met motorkracht kan worden
bediend.
Indien de besturing en aandrijfmechanismen voor andere dan de bovengenoemde doeleinden gebruikt worden of indien er
veranderingen worden doorgevoerd aan de apparatuur die de veiligheid van de installatie beïnvloeden, dan is de fabrikant
of de aanbieder niet verantwoordelijk voor ontstane lichamelijke letsels of materiële schade en ook niet voor mogelijke
gevolgschade.
Voor de werking van de installatie of voor herstellingen moeten de aanwijzingen van de handleiding gevolgd worden. Bij on-
deskundig handelen is de fabrikant of de aanbieder niet verantwoordelijk voor lichamelijke letsels of materiële schade en
ook niet voor mogelijke gevolgschade
1
2
3
4
24

Doelmatig gebruik

Montagehandleiding

De monteur moet zich vooraf overtuigen dat het metselwerk resp. de rolluik-
kast of het zonweringsysteem (draaimoment van de motor plus het gewicht
van de zonwering) stevig genoeg is.
Voorzichtig
Elektrische aansluitingen mogen enkel uitgevoerd worden
door een elektricien. Voor de montage moet de stroomtoe-
voer uitgeschakeld worden. Gelieve deze aansluitinformatie
door te geven aan de uitvoerende elektricien.

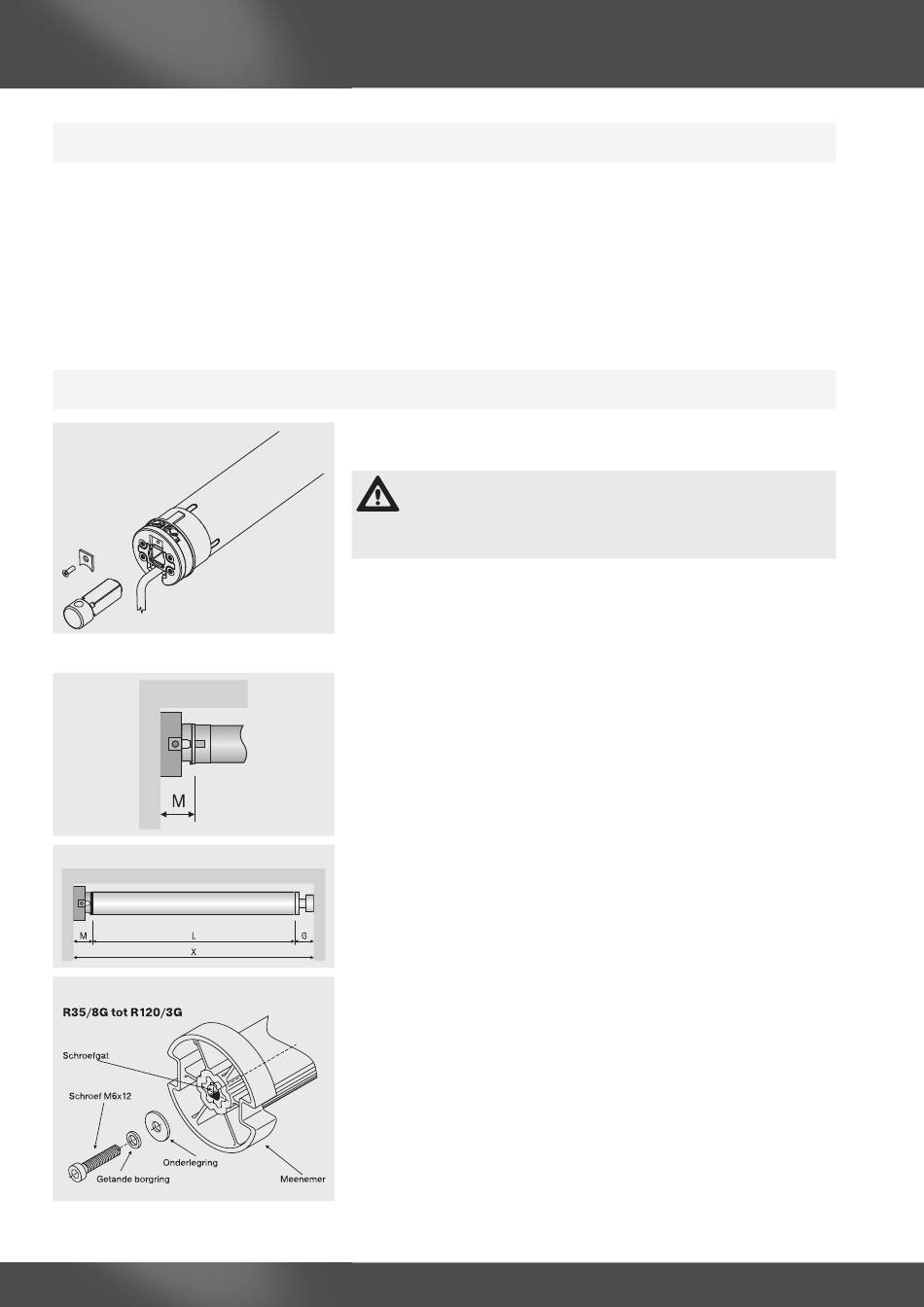

Let bij het monteren van de motor op de volgende punten:
1. Montage van de steekas
De steekas wordt door een houderplaatje geborgd. Om de steekas los
te maken de schroef er uitdraaien en het houderplaatje verwijderen (afb.
1).
2. Bepaal de zijdelings benodigde ruimte (M) van het kopstuk, van de druk-
lager en van de motorlager (afb. 2), om de benodigde lengte van de wik-
kelas te berekenen.
3. De binnenmaat van de rolluikkast (X) min de totale lengte van de muur-
lager, het kopstuk (M) en de druklager (G) levert de lengte (L) op van de
wikkelas:
L = X(G+M) (afb. 3).
Meet de afstand van de muurlager en de aansluitkop zelf uit, omdat deze
kan variëren naargelang de combinatie van motor en lager.
4. Bevestig dan de muur en druklager.
• Montage van de meenemer met schroefverbinding bij de motoren
R35/8G tot R120/3G:
Hier gebeurt de bevestiging met een schroef M6x12. Deze wordt met een
sluitring en een overeenkomstige vlakke tandring beveiligd (afb. 4).
