Notice d'utilisation

Utilisation conforme aux prescriptions

Les moteurs tubulaires de types R35/8G, R60/8G et R120/3G sont exclusivement conçus pour être utilisés dans des installa-
tions de volets roulants ou de protection solaire avec alimentation électrique de secours (accus), ainsi que pour des applica-
tions spéciales (après autorisation de la société Becker-Antriebe GmbH) où une tension de sécurité très basse est exigée
ou pour lesquelles l'installation peut être utilisée confortablement à l'aide de la puissance du moteur en cas de panne de
courant.
Si les commandes et moteurs sont utilisés pour d'autres applications que celles mentionnées cidessus ou si des modifi ca-
tions infl uant sur la sécurité de l'installation sont apportées aux appareils, le fabricant ou le revendeur n'assument aucune
garantie pour les dommages corporels et matériels, ainsi que pour les dommages consécutifs.
Concernant le fonctionnement ou la réparation de l'installation, il est impératif de respecter les indications contenues dans
les instructions de service. En cas d'intervention non conforme aux prescriptions, le fabricant ou le revendeur n'assument
aucune garantie pour les dommages corporels et matériels, ainsi que pour les dommages consécutifs.
1
2
3
4
18

Instructions de montage

Le monteur doit s'assurer au préalable de la solidité nécessaire du mur et du
coffre du volet roulant ou du système de protection solaire (couple du moteur,
plus poids du tablier).
Prudence
Les connexions électriques doivent impérativement être
réalisées par un électricien spécialisé. Avant le montage, il
faut couper l'alimentation électrique. Veuillez remettre les
informations de raccordement cijointes à l'installateur ef-
fectuant les travaux.
Lors du montage du moteur, veuillez respecter les points suivants :

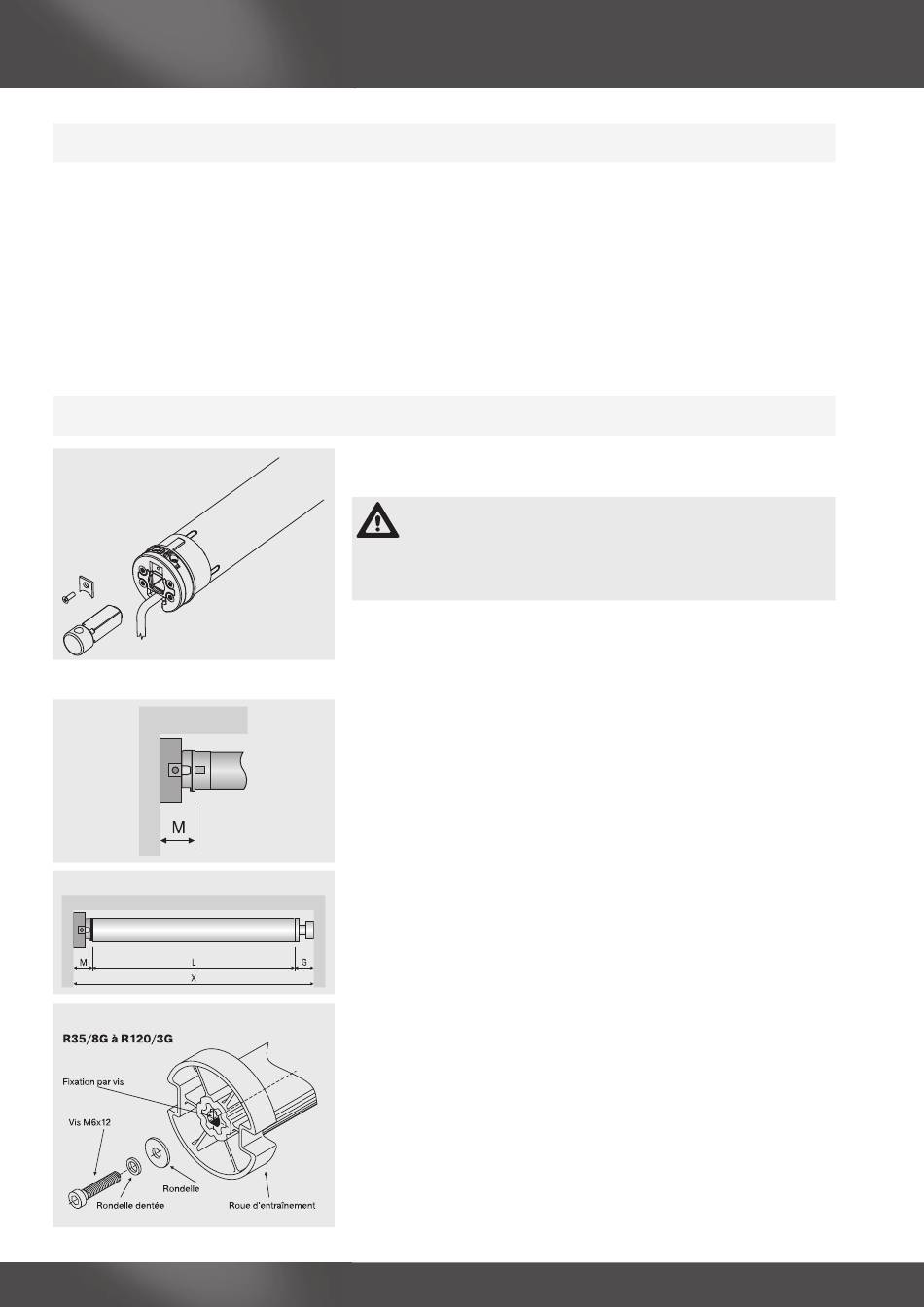

1. Montage du pivot à douille
Le support carré est fi xé à l'aide d'une plaque d'arrêt. Pour détacher ce
carré, dévisser la vis et enlever la plaque d'arrêt (fi g. 1).
2. Etablissez l'encombrement latéral (M) de la pièce de tête, de la
contreportée et du support de moteur (fi g. 2) pour calculer la longueur
nécessaire pour l'arbre d'enroulement.
3. La dimension intérieure du coffret de volet roulant (X) moins la somme
de l'encombrement latéral du palier plus la pièce de tête (M) et de la
contreportée (G) donne la longueur (L) de l'arbre à enroulement :
L=X(G+M) (fi g. 3)
Mesurez vousmême la distance entre le palier mural et la tête de raccor-
dement car elle peut varier selon la combinaison moteur  palier.
4. Fixez ensuite le palier mural et la contreportée.
• Montage des moteurs R35/8G à R120/3G avec raccord vissé
La fi xation est effectuée à l'aide d'une vis M6x12, sécurisée par une ron-
delle M6 et une rondelle dentée correspondante (fi g. 4).
