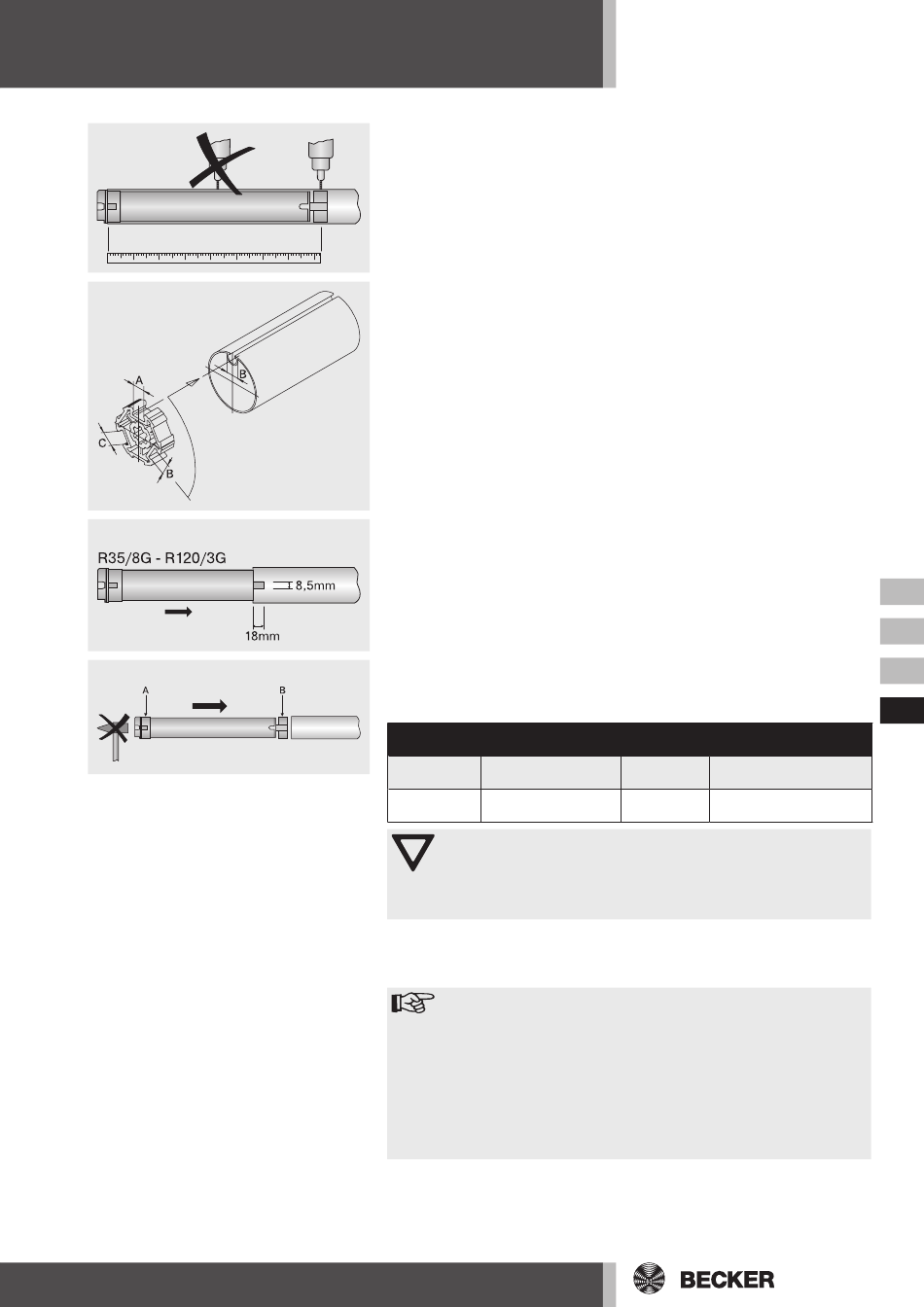

5. Voor de inbouw in de as, de maat van het aseinde tot aan het midden van
de meenemer nemen en op de as aantekenen (afb. 5).
• Bij profielassen:
Spelingen van de gleufbreedten in verschillende wikkelassen kunnen bij
bepaalde meenemers gecompenseerd worden door de meenemer in een
andere groefuitsparing te draaien. Deze groefuitsparingen hebben ver-
schillende maten en maken de precies gepaste inbouw van de motor mo-
gelijk (afb. 6).
• Bij ronde assen:
Ontkoppel eerst de buis aan de motorzijde zodat de nok van de loopring
mee in de as kan worden geschoven. Er mag geen speling zijn tussen de
nok van de loopring en de as. Bij loopringen zonder meeneemnok moet
de wikkelbuis met de loopring door een parker 4,8 x 10 mm worden ver-
bonden (afb. 7).
6. Monteer de motor met overeenkomstige loopring (A) en meenemer (B).
Schuif de motor vormgesloten in de as met de voorgemonteerde loopring.
Let op de goede passing van de loopring en de meenemer in de as (afb.
8).
Verbindt u de meenemer van de buismotor principieel, zoals volgt, met de
wikkelas.
Buismotor di- Wikkelbuis-Ø
ameter [mm] [mm]
63 - 120 mm
Ø 58
spuitgiet-meenemer
85 - 133 mm
Ø 58
aluminium-meenemer
Opgelet
Bij het aanboren van de wikkelas nooit in het bereik van de
buismotor boren!
Bij het inschuiven van de motor in de as mag men deze er niet
inslaan of er niet in laten vallen.
De firma Becker raadt aan ook de druklager vast te schroeven op de wik-
kelas.
7. Hang de gemonteerde module bestaande uit as, buismotor en druklager
in de rolluikkast.
Aanwijzing
Let er bij de montage steeds op dat het niet mogelijk is om
bij gebruik van de installatie de netaansluitkabel te bescha-
digen.
Dek scherpe kanten, waarlangs de kabel geleid wordt, af met
een geschikte beschermband. Bij eventuele beschadigingen
van de netaansluitleiding mag deze enkel vervangen worden
door de fabrikant. Leg de kabel naar de motor oplopend, of
vorm een lus met de kabel zodat regen aan het onderste punt
kan aflopen.
8. Beveilig de motor overeenkomstig de bevestigingswijze van de muurlager
met splitpen of borgclip.
Draaimoment Bevestigingsschroeven
max. [Nm] meenemer (4 stuks)
Parker
120
ST 9,5 x 10 DIN 7982
Verzonken schroef M8 x 16
120
DIN 7991
