Opérations de temporisation

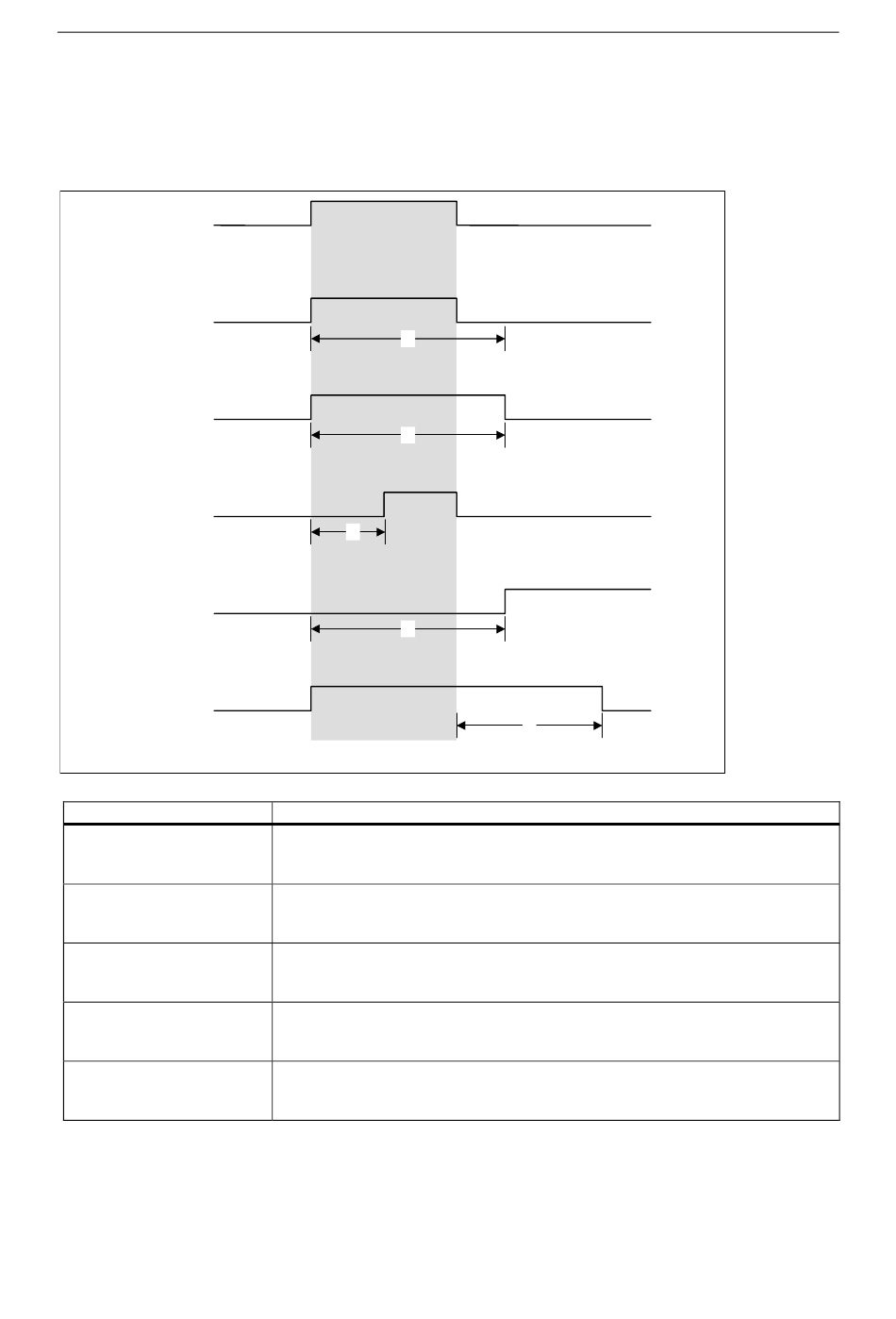

Choix de la temporisation correcte
La vue d'ensemble des cinq types de
qui rép ond le mieux à vos besoins.
E 0.0
A 4.0 S_IMPULS
A 4.0 S_VIMP
A 4.0 S_EVERZ
A 4.0 S_SEVERZ
A 4.0 S_AVERZ
Temporisations
S_IMPULS
temporisation sous forme
d´impulsion
S_VIMP
temporisation sous forme
d´impulsion prolongée
S_EVERZ
temporisation sous forme de
retard à la montée
S_SEVERZ
temporisation sous forme de
retard à la montée mémorisé
S_AVERZ
temporisation sous forme de
retard à la retombée
12-4
temporisations doit vous aider à choisir la temporisation
t
t
t
t
Description
La durée maximale pendant laquelle le signal de sortie reste à 1 est la même que
la valeur de temps « t » programmée. Le signal de sortie reste à 1 pour une durée
plus courte si le signal d'entrée passe à 0.
Le signal de sortie reste à 1 pendant la durée programmée, quelle que soit la
durée pendant laquelle le signal d'entrée reste à 1.
Le signal de sortie est égal à 1 uniquement lorsque le temps programmé s'est
écoulé et que le signal d'entrée est toujours à 1.
Le signal de sortie passe de 0 à 1 uniquement lorsque le temps programmé s'est
écoulé, quelle que soit la durée pendant laquelle le signal d'entrée reste à 1.
Le signal de sortie est égal à 1 lorsque le signal d'entrée est égal à 1 ou lorsque la
temporisation s'exécute. La temporisation est démarrée lorsque le signal d'entrée
passe de 1 à 0.
t
