gefran 4T 48 Guide Rapide

Applications principales
• Lignes d'extrusion
• Presses pour le caoutchouc
• Bancs d'essais
• Installations de transformation
pour l'industrie agro-alimentaire
• Thermomètre
• Hygromètre
GENERALITES

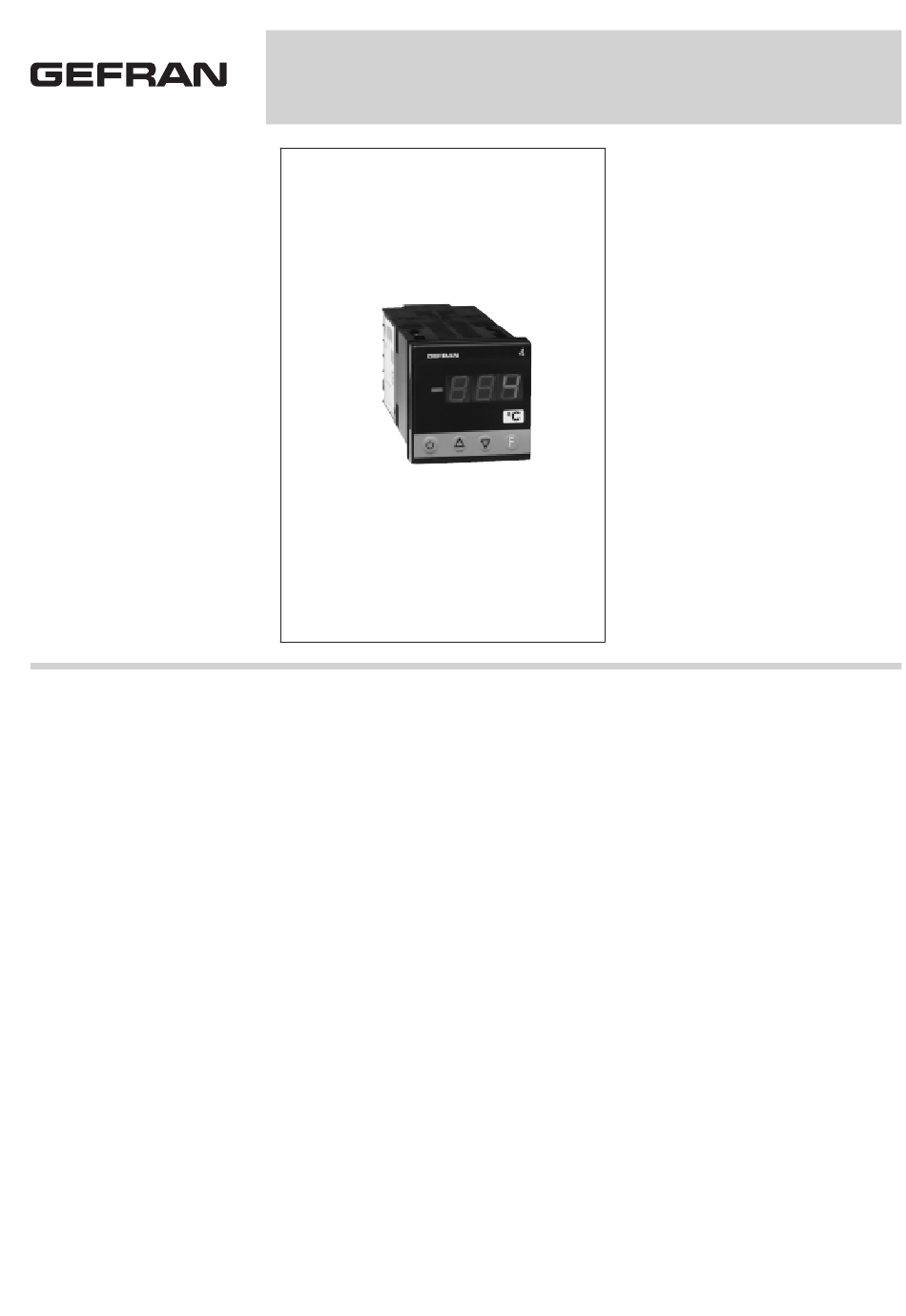

Le modèle 4T est un indicateur de
tableau au format 48x48mm (1/16 DIN)
réalisé en technologie CMS.
L'interface opérateur, protégée par une
membrane en Lexan (offrant une
protection IP65), est constituée de 3
touches, d'un affichage à 4 chiffres.
Le circuit d'entrée permet le
raccordement d'une large gamme de
capteurs:
• Thermocouples types J, K, R, S, T, B,
E, N, L GOST, U, G, D, C
• Thermorésistances Pt100 ou JPt100,
2 ou 3 fils
• Thermistances PTC et NTC
• Signaux linéaires 0...60/12...60mV,
0...20/4...20mA,
0...10/2...10/0...5/1...5/0...1/0,2...1V
La sélection se fait au moyen du clavier
et par le raccordement aux bornes
d'entrées correspondantes.
La programmation de l'appareil est
facilitée par le regroupement des
paramètres en blocs fonctionnels et par
la possibilité de sélectionner un menu
de configuration simplifié.
La configuration peut également être
réalisée grâce à un kit de
programmation composé d'un câble de
4T 48
INDICATEURS CONFIGURABLES AVEC ENTREE UNIVERSELLE
liaison PC/Indicateur et d'un logiciel
dédié fonctionnant sous Windows (voir
fiche technique WINSTRUM).
Un code de protection software
(protégé par mot de passe) permet de
restreindre l'accès à la visualisation
et/ou la modification des paramètres de
configuration.
Caractéristiques principales
• Entrée universelle configurable au
moyen du clavier
• Code de protection réglable
• Possibilité de configuration par PC
• Alimentation pour capteur/transmetteur
• Possibilité de linéarisation de
thermocouple personnalisée
• Linéarisation interne pour affichage en
unités industrielles
• Indication de la grandeur mesurée par
étiquette autocollante en face avant
(pour les unités physiques les plus
courantes)
CARACTERISTIQUES TECHNIQUES
E
NTRÉES
Précision 0,2% de Pleine Echelle ±1digit.
Durée d'échantillonnage standard
120 msec pour sondes de température
et réglable jusqu'à une valeur minimale
de 15 msec pour les signaux linéaires,
avec réduction de la résolution à 2000
points. La position du point décimal est
configurable pour les entrées par
signaux linéaires. Pour les entrées par
TC, RTD, PTC, NTC une seule décima-
le est admise. La plage d'indication
maximale est de -199.9...999.9. Identifi-
cation de thermocouple coupé ou de
PT100, PTC, NTC coupée ou en court-
circuit. Indication de dépassement infé-
rieur ou supérieur de l'échelle, pour
entrées linéaires.
TC - Thermocouples
J 0...1000°C / 32...1832°F
K 0...1300°C / 32...2372°F
R 0...1750°C / 32...3182°F
S 0...1750°C / 32...3182°F
T -200...400°C / -328...752°F
B 44...1800°C / 111...3272°F
E -100...750°C / -148...1382°F
N 0...1300°C / 32...2372°F
L-GOST 0...600°C / 32...1112°F
U -200...400°C / -328...752°F
G 0...2300°C / 32...4172°F
D 0...2300°C / 32...4172°F
