9 Sortie de données RS 232 C
9.1 Caractéristiques techniques
Code ASCII de 8 bits
1 bit de démarrage, 8 bits de donnée, 1 bit d'arrêt, pas de bit de parité
Taux baud pouvant être sélectionné entre 1200, 2400, 4800, 9600 et 19200
bauds
Fiche miniature nécessaire (D-Sub 9 pôles)
Pour la mise en œuvre d'un interface seul le recours à un câble d'interface KERN
respectif de max. 2 m permet un fonctionnement irréprochable

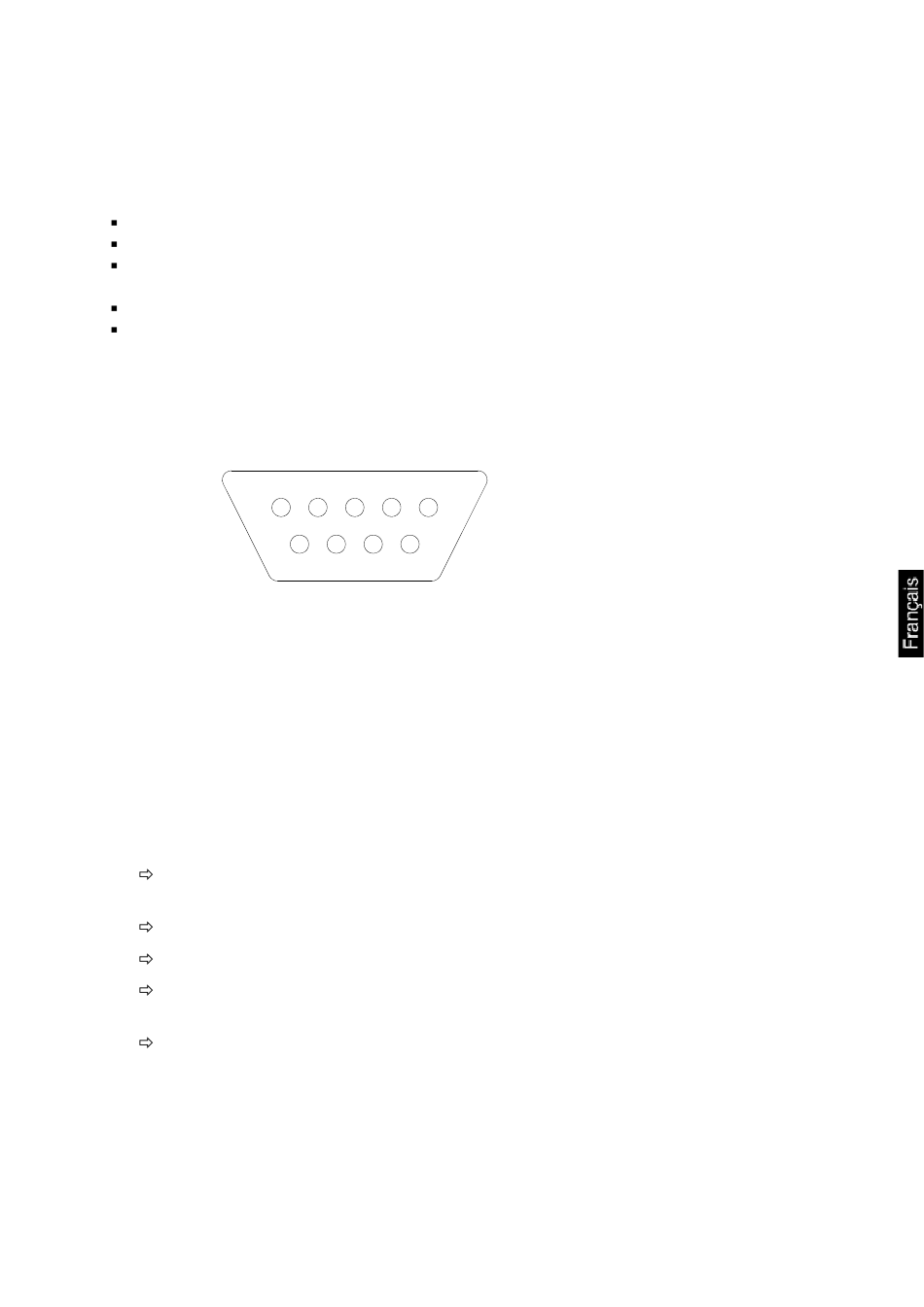

9.2 Attribution des broches du boîtier de sortie de la balance (aperçu frontal)
5
9.3 Paramètres d'interfaces
Généralités
Le transfert entre la balance et un appareil périphérique (p. ex. imprimante, PC)
suppose que les deux appareils soient réglés en fonction des mêmes paramètres
d'interface (p. ex. vitesse de transmission en bauds, mode de transmission).
9.3.1 Mode de transfert des données
La balance étant à l'arrêt, appelez en même temps les touches ON/OFF et
TARE jusqu'à ce que la première fonction „Unit" apparaisse.
Appelez autant de fois la touche 5x jusqu'à ce que „PR" apparaisse.
Confirmez sur la touche PRINT, le réglage actuel apparaît.
Sur la touche 5x il est maintenant possible de sélectionner entre les différents
réglages (voir au chap. 8.3)
Le nouveau réglage est repris par appel de la touche PRINT. La balance
revient automatiquement en mode de pesée.
CDE/CME/CDEE-BA-f-1020
1
9
6
Pin 2:
Transmit data
Pin 3:
Receive data
Pin 5:
Signal ground
25
