Quick CHC 1102 M Manuel De L'utilisateur

Quick CHC 1102 M Manuel De L'utilisateur

Masquer les pouces Voir aussi pour CHC 1102 M:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
High Quality Nautical Equipment
CHAIN COUNTER
CHC 1102 M
User's Manual
GB
Manuel de l'utilisateur
FR
UP ALARM
SPEED
000 M/M

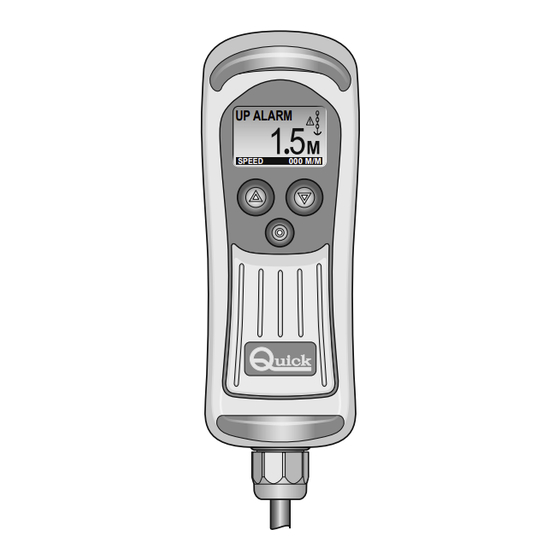

CHAIN COUNTER CHC 1102 M
COMPTEUR DE CHAÎNE CHC 1102 M
REV 005
B

Publicité

Table des Matières
loading

Manuels Connexes pour Quick CHC 1102 M

Sommaire des Matières pour Quick CHC 1102 M

  • Page 1 REV 005 High Quality Nautical Equipment CHAIN COUNTER CHC 1102 M UP ALARM SPEED 000 M/M User's Manual CHAIN COUNTER CHC 1102 M Manuel de l'utilisateur COMPTEUR DE CHAÎNE CHC 1102 M...
  • Page 3 Pag. 4 CHARACTERISTICS AND INSTALLATION INDEX Pag. 5 INSTALLATION - Installing the laps sensor Pag. 6 INSTALLATION - Installing the magnet - Installing the sensor Pag. 7 INSTALLATION - Installing the socket Pag. 8 INSTALLATION - Installing the support - inserting the chain counter into the support Pag.
  • Page 4 1102 M whose performance is widely superior to those of similar instruments available on today's market. The chain counter CHC 1102 M allows the windlass to be activated to get the anchor aweigh or lower the anchor providing the measure of the chain lowered.
  • Page 5 All Quick ® windlasses come with a laps sensor suitable for use with chain counter CHC 1102 M. Other windlasses In order for the chain counter to measure the length of the chain lowered, it has to count the number of revolutions completed by the gear that drives the chain (gypsy).

  • Page 6: Installing The Sensor

    INSTALLATION INSTALLING THE MAGNET Take the gypsy off the windlass (consult the windlass user's manual). Find the spot most suitable for the magnet housing based on the following criteria: • The magnet should not be installed in an area that the chain passes through (outer areas). •...
  • Page 7 INSTALLATION INSTALLING THE SOCKET The standard installation procedure is described below. Unfortunately we cannot describe a procedure applicable to all types of windlasses. Adapt this procedure to satisfy your own individual requirements. Find the spot most suitable for the socket based on the following criteria: •...
  • Page 8 INSTALLATION INSTALLING THE SUPPORT The standard installation procedure is described below. Unfortunately we cannot describe a procedure applicable to all the situations. Adapt this procedure to satisfy your own individual requirements. Find the spot most suitable for the support based on the following criteria: •...

  • Page 9: Electric Connections

    INSTALLATION EXTRACTING THE CHAIN COUNTER FROM THE SUPPORT To extract the control panel from the support, follow the instructions in the illustrated sequence: Slide the chain counter from its support by raising it a few centimetres, rotate in either direction and then extract it from the support by raising it.
  • Page 10 ATTENTION: make certain the socket is covered with the cover provided when the instrument is disconnected. THE WIRING DIAGRAM UP ALARM SPEED 000 M/M AUXILIARY COMMAND FUSE CONTACTOR UNIT/ 4A FAST SWITCH REVERSING CONTACTOR UNIT DOWN BATTERY 12/24 V DOWN CHC 1102 M CHC 1102 M GYPSY SENSOR CHC1102M GB F - REV005B...

  • Page 11: Installing The Terminals

    INSTALLATION INSTALLING THE TERMINALS In order for data to be correctly transmitted when several chain counters are employed, terminator (150 ohm) must be installed. The terminator should be connected between signals CANH and CANL of the first and last chain counter included in the network, as illustrated in the figure below: UP ALARM SPEED...
  • Page 12 If there is more than one chain counter, instrument CHC1102 M must be set as SLAVE. The instrument CHC 1102 M should be set as MASTER only if it is the only instrument present. The task of the MASTER chain counter is to align the length of the chain lowered and the operating parameters of all the SLAVE chain counters.

  • Page 13: Main Window

    CHAIN COUNTER OPERATION CHAIN COUNTER OPERATION Three elements are employed between user and counter interface: A GRAPHIC DISPLAY SCREEN, CONTROL KEYS AND BUZZER. UP ALARM SPEED 000 M/M The graphic display shows the measure of chain lowered, state of the chain counter along with other information.
  • Page 14 CHAIN COUNTER OPERATION WINDLASS ELECTRIC DRIVE Getting the anchor aweigh To get the anchor aweigh press key (UP). Hold the key pressed until the CHAIN UP anchor reaches the desired position and then release it. While moving up, the chain counter displays a window similar to the one SPEED 20 M/M shown below:...
  • Page 15 CHAIN COUNTER OPERATION Free fall At times the anchor may have to be lowered by wanting the windlass to free fall (without electrical com- mand). The chain counter will measure the length of the chain lowered under these circumstances as well. A win- dow similar to the one shown below appears during free fall: FREE FALL SPEED...
  • Page 16 CHAIN COUNTER OPERATION WINCH MODE This mode must be used when carrying out winch operations with the windlass. In this configuration the mechanism that moves the chain (gypsy) remains stationary while the drum can still turn. To use the windlass for winch operations consult relative user manual. ATTENTION: use this mode only if the windlass is configured for winch operations.
  • Page 17 SETTING THE CHAIN COUNTER SETTING THE CHAIN COUNTER The chain counter has a several functions that can be personalized to satisfy user's SETTINGS requirements. COUNTER RESET FUNCTIONS PERSONAL SET DATE AND TIME LANGUAGE To go to the setting menu, press and release key (SELECT) (the monitoring line will CALIBRATION start to flash after the button has been pressed)for more than 3 seconds.

  • Page 18: Settings Menu - Functions

    SETTING THE CHAIN COUNTER If a SLAVE chain counter is being used without the MASTER in the CAN network, the following "reduced" settings menu will be displayed: SETTINGS These submenus have particular parameters and functions for every PERSONAL SET single counter which can not be shared with other chain counters pre- UTILITY CAN CONFIG sent on the CAN network.
  • Page 19 ATTENTION: the up alarm function is active only by using a chain counter CHC 1102 M controls when the anchor moves up. It does not function if the anchor is moved up by any other remote control or a switch.
  • Page 20 SETTING THE CHAIN COUNTER SETTINGS MENU - FUNCTIONS - AUTOMATIC DOWN The automatic down function is enabled or disabled with this option. This function allows the anchor to automatically move down to the set depth (see chapter CHAIN COUNTER OPERATION paragraph AUTO- MATIC DOWN FUNCTION).
  • Page 21 SETTING THE CHAIN COUNTER SETTINGS MENU - PERSONAL SET CONTRAST Use this option to adjust the contrast of the LCD. The change is imme- CONTRAST diately made without having to confirm the value. SET VALUE: Selectable values: 1, 2, 3, 4, 5, 6, 7, 8. (default: 4). Increase value Decrease value Confirm value and go back to PERSONAL SET menu.
  • Page 22 SETTING THE CHAIN COUNTER SETTINGS MENU - PERSONAL SET KEY BEEP Use this option to activate or deactivate the beep that sounds whene- KEY BEEP ver a key is pressed. SET VALUE: Selectable options: YES and NO. (default: YES). Select the values available. Confirm value and go back to PERSONAL SET menu.
  • Page 23 SETTING THE CHAIN COUNTER SETTINGS MENU LANGUAGE Use this option to select the language in which the system messages LANGUAGE are displayed. ENGLISH ITALIANO The LANGUAGE sub-menu appears as shown below. FRANCAIS DEUTSCH ESPANOL Select the data items. Confirm value and go back to SETTINGS menu. SETTINGS MENU CALIBRATION Use this option to calibrate the chain counter according to the windlass...
  • Page 24 SETTING THE CHAIN COUNTER SETTINGS MENU - CALIBRATION - GYPSY LAP Use this option to set the measurement of the chain in one gypsy lap. To obtain this value, remove the gypsy, wind the chain around it and then measure its length. Consult the User's manual of the windlass for more detailed...
  • Page 25 SETTING THE CHAIN COUNTER SETTINGS MENU - CALIBRATION AUTO FREE FALL Through this management we set the time required by the windlass FREE FALL auto free fall system to deactivate itself. SET VALUE: Select the available values: OFF, from 0.1s to 7s. (default: OFF) 0,5 s Increase value Decrease value...

  • Page 26: Number Of Magnets

    SETTING THE CHAIN COUNTER SETTINGS MENU - AUTOMATIC CALIBRATION Use this option to automatically calibrate the chain counter. The first window regarding AUTOMATIC CALIBRATION is shown below: AUTO CALIBRATE SET VALUE: Use this option to select the unit of measurement used to measure the METERS FEET chain lowered.
  • Page 27 SETTING THE CHAIN COUNTER UTILITY SETTINGS MENU SENSOR TEST UTILITY LCD TEST CLOCK BATTERY This option allows the user to perform procedures to check and control SW VERSION the chain counter operation. SET DEFAULT CHECK FLASH The UTILITY sub-menu appears as shown below: UTILITY SW VERSION SET DEFAULT...
  • Page 28 SETTING THE CHAIN COUNTER SETTINGS MENU - UTILITY SW VERSION This function displays the software version installed in the chain SW VERSION counter. SW VERSION VX.XX Go back to UTILITY menu. SETTINGS MENU - UTILITY SET DEFAULT This function allows the user to enter the default values and restart the chain counter.
  • Page 29 SETTING THE CHAIN COUNTER SETTINGS MENU - UTILITY CONTROL EEPROM (DATA MEMORY) This function shows the calculated EEPROM memory checksum (SUM) CHECK EEPROM and the one stored (TRUE). CHECK EEPROM In order for the chain counter to operate properly the two values must TRUE: XXXX match.
  • Page 30 SUM: YYYY FLASH memory checksum error EEPROM memory checksum error If one of these messages appears do not use the chain counter and contact a service center or QUICK ® customer service without delay. Multi Master error If the chain counter detects more then one of MASTER chain counters in...
  • Page 31 SYSTEM FAULTS NO MASTER This fault is displayed if there is not a chain counter with MASTER priority NO MASTER in the CAN network (see chapter MULTIPLE CHAIN COUNTERS). See if the MASTER chain counter is on and the data line connections. The window shown below appears when this problem is present: SPEED 0 M / M...
  • Page 32 SYSTEM FAULTS PROBLEMS WITH MANUAL RESET These problems are reset by the user: by pressing key (SELECT) or turn off the chain counter and turn (UP, DOWN) are disabled. it back on. If the fault is present keys UP ALARM Up alarm This fault is displayed if the length of the chain is less than the value set on the FUNCTIONS\UP ALARM menu.

  • Page 33: Maintenance - Technical Data

    Clean the chain counter with a soft rag dampened in water. Do not use chemicals or harsh products to clean the chain counter. TECHNICAL DATA MODELS CHC 1102 M OUTPUT CHARACTERISTICS UP/DOWN contacts current 4A max INPUT CHARACTERISTICS...

  • Page 34: Fr Caractéristiques Et Installation

    Notre expérience acquise dans le domaine nautique nous a permis de fabriquer le compteur de chaîne, désigné CHC 1102 M, qui offre des performances supérieures par rapport aux autres appareils sur le marché. L'équipement CHC 1102 M permet d'actionner le guindeau pour monter ou descendre l'ancre en indiquant la longueur de la chaîne mouillée.

  • Page 35: Le Montage Du Compteur De Chaîne S'effectue En Trois Phases

    Tous les guindeaux Quick ® sont équipés d'un capteur de proximité qui doit être utilisé avec le compteur de chaîne CHC 1102 M. Autres guindeaux Le compteur de chaîne compte le nombre de tours du barbotin pour mesurer la longueur de la chaîne descendue.

  • Page 36: Montage De L'aimant

    INSTALLATION MONTAGE DE L'AIMANT Retirer le barbotin du guindeau (consulter le manuel d'utilisation du guindeau). Etablir la position la plus adéquate pour loger l'aimant selon les critères d'instructions fournies ci dessous: • Le logement doit se trouver dans une zone où la chaîne ne passe pas (à l'extérieur). •...

  • Page 37: Installation De La Prise

    INSTALLATION INSTALLATION DE LA PRISE La procédure type du montage est décrite ci-dessous. Il est impossible de fournir une procédure standard utilisable pour toutes les situations. Il faut donc adapter cette procédure à vos exigences spécifiques. Déterminer la position la plus adéquate pour loger l'appareil et suivre les instructions ci-dessous: •...

  • Page 38: Installation Du Support

    INSTALLATION INSTALLATION DU SUPPORT La procédure type du montage est décrite ci-dessous. Il est impossible de fournir une procédure standard utilisable pour toutes les situations. Il faut donc adapter cette procédure à vos exigences spécifiques. Déterminer la position la plus adéquate pour loger le support et suivre les instructions ci-dessous: •...

  • Page 39: Extraction Du Compteur De Chaîne Du Support

    INSTALLATION EXTRACTION DU COMPTEUR DE CHAÎNE DU SUPPORT Pour extraire le compteur de chaîne du support, suivre les indications présentes dans la séquence illustrée: Déboîter le compteur de chaîne en le soulevant de quelques centimètres, le faire tourner dans un sens ou dans l'autre;...

  • Page 40: Schéma Électrique

    SCHÉMA ÉLECTRIQUE ALLARM MONTEE VITESSE 000 M/M COMMANDE AUXILIARE FUSIBLE INTERRUPTEUR BOÎTIER RELAIS/ RAPIDE 4A RELAIS INVERSEURS EN BAS BATTERIE 12/24 V EN BAS CHC 1102 M CHC 1102 M BARBOTIN CAPTEUR CHC1102M GB F - REV005B...

  • Page 41: Installation De La Résistance De Terminaison

    INSTALLATION INSTALLATION DE LA RÉSISTANCE DE TERMINAISON Afin que les données puissent être transmises correctement à plusieurs instruments, il faut installer un résistance de terminaisons (150 Ohm). Le système doit être branché entre les conducteurs des signaux CANH et CANL pour le premier et le der- nier appareil connecté...

  • Page 42: Étalonnage De L'appareil

    MASTER. S'il y a plus d'un instrument compteur de chaîne, l'instrument CHC1102 M doit être programmé comme SLAVE. L'instrument CHC 1102 M ne doit être programmé comme MASTER que s'il est le seul instrument présent. L'appareil MASTER trasmet la mesure de la chaîne descendue et les paramètres de fonctionnement à...

  • Page 43: Fonctionnement De L'appareil

    FONCTIONNEMENT DE L'APPAREIL FONCTIONNEMENT DE L'APPAREIL L'interface entre l'utilisateur et l'appareil est constituée d'un ÉCRAN GRAPHIQUE, DU TABLEAU DE COMMANDE ET DE L'AVERTISSEUR SONORE. ALLARM MONTEE L'écran graphique affiche la longueur de la chaîne dévirée, l'état des instruments et VITESSE 000 M/M des autres informations.

  • Page 44: Fonction Commande À Distance Du Guindeau

    FONCTIONNEMENT DE L'APPAREIL FONCTION COMMANDE À DISTANCE DU GUINDEAU Levage de l'ancre Pour lever l'ancre, appuyer sur la touche (UP). Maintenir la touche enfon- MONTEE cée jusqu'à ce que l'ancre arrive sur la position souhaitée. VITESSE 82 M/M Relâcher la touche. Durant la montée, la fenêtre suivante apparaîtra sur l'appareil.
  • Page 45 FONCTIONNEMENT DE L'APPAREIL Descente de l'ancre par gravité Dans certaines situations, on peut mouiller l'ancre en tenant compte du fait que le guindeau peut la faire descendre par gravité (sans utiliser aucune commande électrique). Dans ce cas-là, le compteur de chaîne indique la longueur de la chaîne descendue.

  • Page 46: Fr Fonctionnement De L'appareil

    FONCTIONNEMENT DE L'APPAREIL MODE POUPÉE SEULE Ce mode doit être utilisé quand seule le poupée est utilisée (barbotin débrayé). Dans ce cas, la chaîne (barbotin) est immobile alors que la poupée toume. Se référer au manuel d'utilisation du guindeau. ATTENTION: utiliser ce mode uniquement si le barbotin est débrayé. ATTENTION: dans ce mode, la fonction de descente automatique est interdite, l'alarme en remontée est désactivée et le comptage n'est pas mis à...

  • Page 47: Réglage De L'appareil

    RÉGLAGE DE L'APPAREIL RÉGLAGE DE L'APPAREIL Le compteur de chaîne est pourvu de fonctions qui peuvent être personnalisées selon VALIDATION REMISE A ZERO les exigences de l'utilisateur. Pour accéder au menu de réglage, appuyer sur la touche FUNCTIONS DONNEES PERSON DATE ET HEURE LANGUE CALIBRAGE...

  • Page 48: Fr Réglage De L'appareil

    RÉGLAGE DE L'APPAREIL Si on est en train d'utiliser un appareil SLAVE avec le MASTER connecté sur le réseau, le menu réduit sui- vant apparaît en forme "réduite": VALIDATION Ces sous-menus contiennent les paramètres ou les fonctions particu- DONNEES PERSON lières pour chaque compteur de chaîne qui ne sont pas connecté...
  • Page 49 ATTENTION: Le message d'anomalie durant la montée n'est activé que pendant la montée de l'ancre et est validé par le compteur de chaîne CHC 1102 M. Il ne fonctionne pas si la montée est contrôlée par une quelconque commande externe auxiliaire.
  • Page 50 RÉGLAGE DE L'APPAREIL MENU REGLAGES - FONCTIONS - DESCENTE AUTOMATIQUE Cette option est utilisée pour contrôler la descente automatique en permettant d'abaisser l'ancre automatiquement à la profondeur préétablie (voir chapitre Fonctionnement de l'Appareil, DESCENTE AUTOMATIQUE). ATTENTION: le compteur de chaîne ne peut pas compenser l'inertie mécanique du guindeau (le barbotin peut tourner dans le sens de la descente après la désactivation de la commande).

  • Page 51: Menu Reglages - Donnees Personnalisees Temps Eglairage

    RÉGLAGE DE L'APPAREIL MENU REGLAGES - DONNEES PERSONNALISEES CONTRASTE Cette option sert à régler le contraste de l'écran. Le changement du contraste se vérifie lorsqu'on entre la valeur, sans la valider. CONTRASTE ENTRER VALEUR: Les valeurs que l'on peut choisir sont: 1, 2, 3, 4, 5, 6, 7, 8 (réglage usine: 4).

  • Page 52: Menu Reglages Date Et Heure

    RÉGLAGE DE L'APPAREIL MENU REGLAGES - DONNEES PERSONNALISEES SON DES TOUCHES Utiliser cette option pour activer ou désactiver le son lorsque l'on appuie sur les touches. SON DE TOUCHES ENTRER VALEUR: On peut sélectionner OUI ou NON (l'option introduite à l'atelier est OUI). Pour sélectionner les options disponibles.

  • Page 53: Menu Reglages - Calibrage Unite De Mesure

    RÉGLAGE DE L'APPAREIL MENU REGLAGES LANGUE Utiliser cette option pour sélectionner la langue des messages du LANGUE système. ENGLISH ITALIANO Le sous-menu concernant les LANGUES est le suivant: FRANCAIS DEUTSCH ESPANOL Sélectionne les options. Entre les données et revient au menu REGLAGES. MENU REGLAGES CALIBRAGE Cette option sert à...
  • Page 54 RÉGLAGE DE L'APPAREIL MENU REGLAGES - CALIBRAGE - TOUR BARBOTIN Cette option sert à régler la longueur de la chaîne déroulée chaque fois que le barbotin effectue un tour. Pour obtenir cette valeur, il faut démonter le barbotin du guindeau et mesurer la longueur de la chaîne pour faire le tour du barbotin.

  • Page 55: Menu Reglages - Calibrage Chute Libre Auto

    RÉGLAGE DE L'APPAREIL MENU REGLAGES - CALIBRAGE CHUTE LIBRE AUTO Grâce à cette gestion, on affiche le temps nécessaire au système de CHUTE LIBRE chute libre automatique du guindeau pour se désactiver. ENTRER VALEUR: Les valeurs que l'on peut entrer sont: DESACTIVE, de 0.1s a 7s. 0,5 s (réglage usine: DESACTIVE) Augmente la valeur.

  • Page 56: Nombre D'aimants

    RÉGLAGE DE L'APPAREIL MENU REGLAGES - CALIBRAGE AUTOMATIQUE Se servir de cette option pour étalonner automatiquement l'appareil. La fenêtre de l'option CALIBRAGE AUTOMATIQUE est montrée ci-dessous: CALIBRAGE AUTO Cette option permet de sélectionner l'unité de mesure pour la longueur ENTRER VALEUR: de la chaîne descendue.

  • Page 57: Menu Reglages - Controles Test Capteur

    RÉGLAGE DE L'APPAREIL CONTROLES MENU REGLAGES TEST CAPTEUR CONTROLES TEST LCD BATT HORLOGE Grâce à cette option, on peut effectuer les procédures de contrôle pour VERSION SW vérifier le fonctionnement de l'appareil. Les sous-menus de CONTROLES DONNEES FABRIQ CONTROLE FLASH sont les suivants: CONTROLES VERSION SW...

  • Page 58: Menu Reglages - Controles Donnees De Fabrication

    RÉGLAGE DE L'APPAREIL MENU REGLAGES - CONTROLES DONNEES DE FABRICATION Cette fonction permet d'afficher la version du logiciel installé pour VERSION SW l'appareil: VERSION SW VX.XX Pour revenir au menu CONTROLES. MENU REGLAGES - CONTROLES DONNEES DE FABRICATION Cette fonction permet d'afficher divers paramètres de fabrication et d'effectuer une REMISE A ZERO de l'appareil.

  • Page 59: Menu Reglages - Controles Controle Eeprom (Memoire Des Donnees)

    RÉGLAGE DE L'APPAREIL MENU REGLAGES - CONTROLES CONTROLE EEPROM (MEMOIRE DES DONNEES) Cette fonction sert à afficher la valeur "checksum" de la mémoire CONTROL EEPROM EEPROM calculée (SOMME) et celle mise en mémoire (REELLE). CONTROL EEPROM Les deux valeurs doivent coïncider pour un bon fonctionnement du REEL: XXXX système.

  • Page 60: Fr Erreurs Et Problemes De Systeme

    Erreur checksum mémoire FLASH Erreur checksum mémoire EEPROM Si un des messages ci-dessus devait apparaître, ne pas utiliser l'appareil et contacter un Centre de Service Après Vente QUICK ® Erreur Multi-Master Si l'appareil détecte la présence de plusieurs instruments MASTER sur le MULTI MASTER réseau CAN, la fenêtre suivante apparaîtra:...
  • Page 61 PROBLEMES DE SYSTEME Manque MASTER MANQUE MASTER Le problème est signalé si un appareil ayant priorité MASTER n'est pas connecté au réseau (voir INSTRUMENTS MULTIPLES). S'assurer que l'appareil MASTER est allumé ou contrôler le câblage de la ligne des données. La fenêtre suivante apparaît quand l'anomalie se produit: VITESSE 0 M / M...
  • Page 62 PROBLEMES DE SYSTEME ANOMALIES AVEC REMISE EN SERVICE MANUELLE La résolution de ces problèmes nécessite l'action de l'opérateur: Appuyer sur la touche (SELECT), activation et désactivation de l'appareil. Si ces anomalies se produisent, les touches (UP, DOWN) restent désactivées. ALARME MONTEE Montée Cette anomalie est signalée si la longueur de la chaîne est inférieure à...

  • Page 63: Entretien - Caractéristiques Techniques

    électriques toutes les années. Nettoyer l'écran avec un chiffon moelleux imbibé d'eau. Ne pas utiliser des produits chimiques ou abrasifs pour nettoyer l'appareil. CARACTÉRISTIQUES TECHNIQUES MODELE CHC 1102 M CARACTÉRISTIQUES DE SORTIE Charge contacts UP/DOWN 4A max CARACTÉRISTIQUES D'ENTREE Tension d'alimentation (1) de 9 à...
  • Page 64 CHC 1102 M R005 CHAIN COUNTER Product code and serial number Code et numéro de série du produit ® QUICK S.p.A. - Via Piangipane, 120/A - 48124 Piangipane (RAVENNA) - ITALY Tel. +39.0544.415061 - Fax +39.0544.415047 www.quickitaly.com - E-mail: quick@quickitaly.com...
