6.2 Commande du positionneur

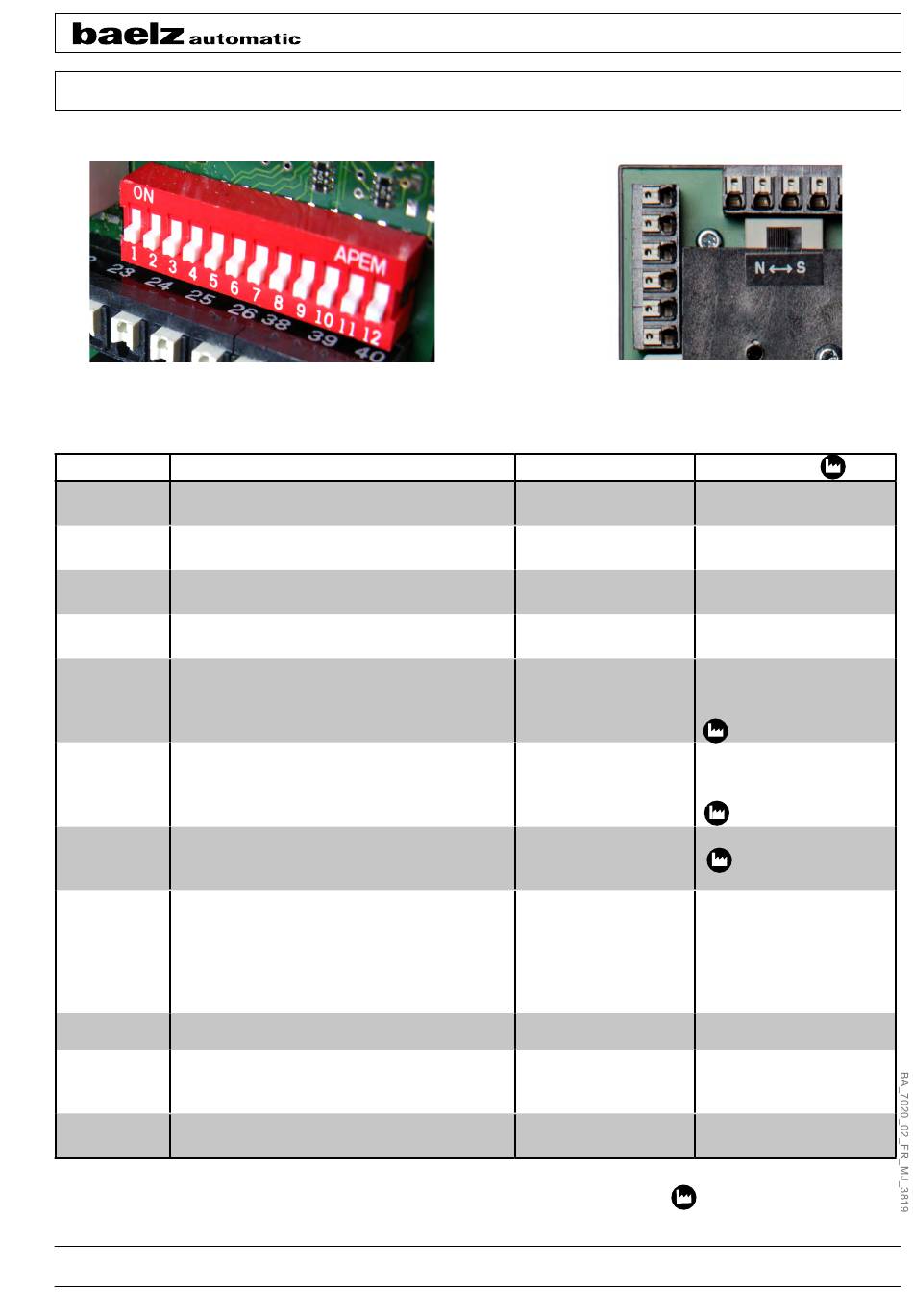

Fig. 4 : Interrupteurs DIP
Lors de la livraison, tous les
interrupteurs DIP sont réglés sur
0, comme sur l'illustration.
Interrupteur Fonction
DIP 1
Entrée de la valeur de consigne : tension, V
ou courant, mA ?
DIP 2
Entrée de la valeur de consigne à partie de 0
V / 0 mA ou 2 V / 4 mA ?
DIP 3
Sortie analogique à partir de 0 V / 0mA ou
2 V / 4 mA ?
DIP 4
Direction de l'action : vanne fermée lorsque
l'tige d'entraînement est sorti ou rentré ?
DIP 5
La position actuelle du servomoteur est
enregistrée comme position de commutation
supplémentaire « 2EZ-1 ». Voir le schéma de
raccordement, chapitre 10.
DIP 6
La position actuelle du servomoteur est
enregistrée comme position de commutation
supplémentaire « 2EZ-2 ». Voir le schéma de
raccordement, chapitre 10.
DIP 7, 8, 9
Ces trois interrupteurs DIP définissent la
fonction : linéaire / split range / 11 points /
inversé
DIP 10
Définit la courbe caractéristique de la vanne
sur la base de celle du servomoteur, voir
Fig. 9.
DIP 11
Sélectionne le mode standard ou Modbus
DIP 12
Déclenche la course d'initialisation
Après la course d'initialisation, remettre sur 0
(cf. chapitre 7.2)
N↔S
Sélectionne le mode normal ou sécurité
Fig. 6 : Affectation des interrupteurs
Sous réserve de modifications techniques
W. Bälz & Sohn GmbH & Co.
Téléphone +49 (0)7131 15 00 0
Koepffstrasse 5
Fax +49 (0)7131 15 00 21
Fig. 5 : Interrupteur N↔S
permet de basculer
entre le mode normal
et le mode sécurité.
Position 1 « ON »
Courant, mA
2-10 V / 4-20 mA
2-10 V et / ou 4-20 mA 0-10 V et / ou 0-20 mA
Tige d'entraînement
rentré →vanne fermée
Courbe caractéristique
du servomoteur
inversée et
exponentielle,
comportement de la
vanne linéaire
Mode Modbus
Position « S » = mode
sécurité
Respecter la mention de protection ISO 16016
74076 Heilbronn
www.baelz.de
Page 13/25
BA 7020
Position 0
Tension, V
0-10 V / 0-20 mA
Tige d'entraînement sorti
→ vanne fermée
De 0 à 1 →
enregistrement de la
position de commutation
= 2 %
De 0 à 1 →
enregistrement de la
position de commutation
= 98 %
cf. Fig. 9 page 16
= linéaire
Courbe caractéristique
du servomoteur linéaire,
comportement de la
vanne exponentiel
Mode standard
De 0 à 1 →
démarrage de la course
d'initialisation
Position « N » = mode
normal
= réglage d'usine
